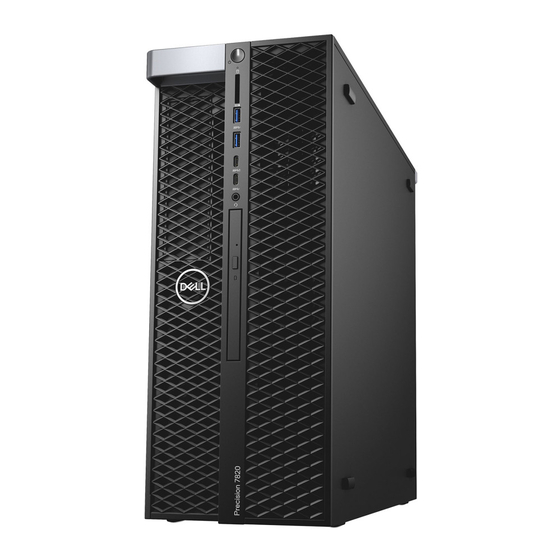

Dell Precision 7820 Tower
Benutzerhandbuch
Vorschriftenmodell: D02T
Vorschriftentyp: D02T001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7820 Tower

Inhaltszusammenfassung für Dell Precision 7820 Tower

  • Seite 1 Dell Precision 7820 Tower Benutzerhandbuch Vorschriftenmodell: D02T Vorschriftentyp: D02T001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Gehäuse............................7 Vorderansicht..................................7 Rückansicht.................................... 8 Innenansicht................................... 9 Hauptkomponenten Ihres Systems............................10 2 Arbeiten am Computer........................ 12 Sicherheitshinweise................................12 Ausschalten des Computers – Windows.......................... 13 Vor der Arbeit an Komponenten im Innern des Computers....................13 Nach der Arbeit an Komponenten im Inneren des Computers..................13 3 Entfernen und Einbauen von Komponenten...................
  • Seite 4 Vordere E/A-Leiste................................39 Entfernen der vorderen E/A-Leiste..........................39 Anbringen der vorderen E/A-Leiste..........................42 Halterung der E/A-Leiste..............................43 Entfernen der Halterung der E/A-Leiste........................43 Anbringen der Halterung der E/A-Leiste........................44 VROC-Modul..................................44 Entfernen des VROC-Moduls............................44 Installieren des VROC-Moduls............................. 45 Eingriffschalter..................................45 Entfernen des Eingriffschalters........................... 45 Installieren des Eingriffsschalters..........................
  • Seite 5 Aktualisieren des BIOS unter Windows..........................99 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................100 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks..........100 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................101 Aktualisieren des BIOS über das einmalige F12-Startmenü..................101 MegaRAID-Controller-Optionen............................103 System- und Setup-Kennwort............................
  • Seite 6 Netzwerktreiber................................. 108 Audiotreiber..................................108 Speicher-Controller-Treiber............................. 108 Andere Treiber..................................108 8 Fehlerbehebung........................110 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)................................110 Ausführen der ePSA-Diagnose............................110 Festplattenlaufwerk: Anzeigecodes..........................110 Codes des blinkenden Betriebsschalters vor dem Systemstart................... 112 9 Kontaktaufnahme mit Dell......................116...

  • Seite 7: Gehäuse

    Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht • Innenansicht • Hauptkomponenten Ihres Systems Vorderansicht 1. Betriebsschalter 2. HDD-Aktivitäts-LED 3. SD-Kartensteckplatz 4. USB 3.1 Gen 1-Anschlüsse 5.

  • Seite 8: Rückansicht

    Rückansicht 1. BIST-LED des Netzteils 2. Netzteil 3. Mikrofonanschluss/Eingang 4. Line-Out-Anschluss 5. Serielle Schnittstelle 6. PS/2-Maus-Anschluss 7. PS/2-Tastaturanschluss 8. Netzwerkanschluss 9. USB 3.1 Gen1-Anschlüsse 10. USB 3.1 Gen 1-Anschluss (unterstützt Smart Power On) 11. PCIe-Erweiterungssteckplatz 12. Mechanische Erweiterungssteckplätze Gehäuse...

  • Seite 9: Innenansicht

    Innenansicht 1. Netzteilhalterung 2. Taste für HDD-Blendenverriegelung/-entriegelung 3. Halterung für 5,25-Zoll-ODD 4. Eingriffschalter 5. PCIe-Kartenhalter 6. Systemplatine 7. GPU 8. Kühlgehäuse Gehäuse...

  • Seite 10: Hauptkomponenten Ihres Systems

    1. Kühlkörper 2. Netzteilverteilungsplatine 3. Systemlüfter 4. 5,25-Zoll-ODD-Halterung 5. Lautsprecher 6. Optisches Festplattenlaufwerk (2,5-Zoll) 7. Vorderer Systemlüfter 8. Knopfzellenbatterie 9. PCIe-Karte halber Baulänge 10. Hinterer Systemlüfter Hauptkomponenten Ihres Systems In diesem Abschnitt werden die wichtigsten Komponenten Ihres Systems mit den zugehörigen Positionen dargestellt. Gehäuse...
  • Seite 11 18. Vorderer Systemlüfter 19. Netzteil (PSU) ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 12: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 13: Ausschalten Des Computers - Windows

    Ausschalten des Computers – Windows VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten oder die Seitenabdeckung entfernen. 1. Klicken oder tippen Sie auf das 2. Klicken oder tippen Sie auf das Symbol für die und klicken oder tippen Sie dann auf Herunterfahren.

  • Seite 14: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Themen: • Liste der Schraubengrößen • Empfohlene Werkzeuge • Netzteil (PSU) • Seitenabdeckung • Frontblende • HDD-Blende • Festplattenbaugruppe • NVMe-FlexBay-Schacht • Flaches optisches Laufwerk • Vordere E/A-Blende • Halterung für optisches 5,25-Zoll-Laufwerk • Vordere E/A-Leiste •...

  • Seite 15: Empfohlene Werkzeuge

    Komponente Schraubentyp Menge Halterung für optisches 5,25-Zoll-Laufwerk #6-32 UNC x 6,0 mm M3 x 5,0 mm Systemplatine #6-32 x 1/4 Zoll Fixierte Halterung des mittleren Lüfters #6-32 x 1/4 Zoll Mittlere Lüfterhalterung #6-32 x 1/4 Zoll Hintere Lüfterhalterung #6-32 x 1/4 Zoll HSBP-Platine M3 x 5,0 mm Fixierte Halterung des flachen optischen...

  • Seite 16: Installieren Des Netzteils

    Installieren des Netzteils 1. Schieben Sie das Netzteil in den PSU-Steckplatz des Systems. 2. Verbinden Sie das Stromkabel mit dem System. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.Nach der Arbeit an Komponenten im Inneren des Computers Seitenabdeckung Entfernen der Seitenabdeckung...
  • Seite 17 4. Ziehen Sie den Riegel [1] nach oben und drehen Sie ihn, um die Abdeckung zu lösen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 18: Anbringen Der Seitenabdeckung

    5. Heben Sie die Abdeckung an, um sie vom System zu entfernen. Anbringen der Seitenabdeckung 1. Richten Sie zunächst die Unterkante der Seitenabdeckung am Gehäuse aus. 2. Stellen Sie sicher, dass der Haken an der Unterkante der Seitenabdeckung in den Aussparungen am System einrastet. 3.
  • Seite 19 a) Drücken Sie auf den Riegel und hebeln Sie die Halteklammern auf, um die Frontverkleidung vom System zu lösen. b) Drehen Sie die Verkleidung nach vorn und nehmen Sie die Frontverkleidung vom System ab. Entfernen und Einbauen von Komponenten...

  • Seite 20: Installieren Der Frontverkleidung

    Installieren der Frontverkleidung 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drehen Sie die Verkleidung nach vorn und drücken Sie auf die Frontverkleidung, bis die Laschen einrasten. 3.

  • Seite 21: Installieren Der Hdd-Blende

    Installieren der HDD-Blende 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drücken Sie auf die blaue Verriegelungstaste am linken Rand des ODD-Schachts, um die Blende am System zu befestigen. 3.
  • Seite 22 a) Drücken Sie die Entriegelungstaste [1], um die Lasche zu öffnen [2]. b) Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...

  • Seite 23: Installieren Des Hdd-Trägers

    Installieren des HDD-Trägers 1. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren. 2. Verriegeln Sie den Riegel. 3. Bauen Sie folgende Komponenten ein: HDD-Blende Seitenabdeckung 4.
  • Seite 24 3. So entfernen Sie das 3,5-Zoll-HDD (Festplattenlaufwerk): a) Erweitern Sie die Seite des Trägers. b) Heben Sie das Festplattenlaufwerk aus dem Träger heraus. 4. So entfernen Sie das 2,5-Zoll-HDD (Festplattenlaufwerk): a) Erweitern Sie die zwei Seiten des Trägers. b) Heben Sie das Festplattenlaufwerk aus dem Träger heraus. Entfernen und Einbauen von Komponenten...

  • Seite 25: Installieren Der Festplatte (Hdd)

    Installieren der Festplatte (HDD) 1. Setzen Sie die HDD in den entsprechenden Steckplatz in der HDD-Halterung ein, und zwar mit dem Anschlussende des Festplattenlaufwerks in Richtung der Rückseite des HDD-Trägers. 2. Schieben Sie den HDD-Träger in den Festplattenlaufwerkschacht. 3. Installieren Sie folgendes: Festplattenträger HDD-Blende Seitenabdeckung...
  • Seite 26 b) Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...
  • Seite 27 4. So entfernen Sie den SSD-Träger aus dem NVMe-FlexBay-Schacht: a) Drücken Sie auf die Entriegelungstaste und ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. b) Ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. Entfernen und Einbauen von Komponenten...
  • Seite 28 5. So entfernen Sie die SSD aus dem SSD-Träger: a) Entfernen Sie die Schrauben auf beiden Seiten der SSD. b) Entfernen Sie die Schraube von der Oberseite des SSD-Trägers. Entfernen und Einbauen von Komponenten...
  • Seite 29 c) Schieben Sie die SSD-Abdeckung von der Oberseite des Trägers. d) Schieben Sie die SSD aus dem M.2-Steckplatz auf dem Träger. Entfernen und Einbauen von Komponenten...

  • Seite 30: Einbauen Des Nvme-Flexbay-Schachts

    Einbauen des NVMe-FlexBay-Schachts 1. So installieren Sie die SSD im Träger: a) Entfernen Sie die SSD-Platzhalterattrappe aus dem SSD-Träger. b) Lösen Sie das Klebeband vom SSD-Träger. Entfernen und Einbauen von Komponenten...
  • Seite 31 c) Lösen Sie das Klebeband von der SSD-Trägerabdeckung. 2. Setzen Sie die SSD in den Träger ein. Entfernen und Einbauen von Komponenten...

  • Seite 32: Flaches Optisches Laufwerk

    3. Bringen Sie die beiden Seitenschrauben und die Schraube in der Mitte wieder an. 4. Um den SSD-Träger zu installieren, schieben Sie den Träger in den NVMe-FlexBay-Schacht, bis er hörbar einrastet. 5. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren.
  • Seite 33 b) Schieben Sie das flache optische Laufwerk aus dem System heraus. Entfernen und Einbauen von Komponenten...

  • Seite 34: Installieren Des Flachen Optischen Laufwerks

    Installieren des flachen optischen Laufwerks 1. Schieben Sie das flache optische Laufwerk in den Steckplatz im Gehäuse ein. 2. Ziehen Sie die Schraube fest, um das flache optische Laufwerk am Gehäuse zu befestigen. 3. Bringen Sie die Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 35 b) Heben Sie die Blende aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 36: Anbringen Der Vorderen E/A-Blende

    Anbringen der vorderen E/A-Blende 1. Halten Sie die E/A-Blende und stellen Sie sicher, dass die Haken an der Blende in den Aussparungen am System einrasten. 2. Drücken Sie auf die Laschen und befestigen Sie sie am Gehäuse. 3. Bauen Sie folgende Komponenten an: Frontverkleidung Seitenabdeckung 4.
  • Seite 37 b) Lösen Sie die fünf Schrauben [1, 2], mit denen die Halterung am Gehäuse befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 38 c) Schieben Sie die ODD-Halterung zur Rückseite des Systems hin und heben Sie sie vom Gehäuse ab. Entfernen und Einbauen von Komponenten...

  • Seite 39: Installieren Des Schachts Für Das Optische 5,25-Zoll-Laufwerk

    Installieren des Schachts für das optische 5,25-Zoll- Laufwerk 1. Platzieren Sie die Halterung für das optische Laufwerk in Ihrem Steckplatz im System. 2. Bringen Sie die Schrauben (6-32 x 6,0 mm) wieder an. 3. Setzen Sie die Blende des optischen Laufwerks wieder in den Steckplatz ein. 4.
  • Seite 40 a) Trennen Sie das Kabel des Eingriffschalters [1], das USB 3.1-Kabel [2], das vordere E/A-Stromkabel [3], das USB 3.1-Kabel [4], das Lautsprecherkabel [5], das Audiokabel [6] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.
  • Seite 41 c) Schieben Sie die E/A-Leiste aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 42: Anbringen Der Vorderen E/A-Leiste

    Anbringen der vorderen E/A-Leiste 1. Setzen Sie die E/A-Leiste in den vorgesehenen Steckplatz im System ein. 2. Schieben Sie die Leiste, um die Haken in der Gehäuseöffnung zu befestigen. 3. Ziehen Sie die Schraube fest, um die vordere E/A-Leiste am Gehäuse zu befestigen. 4.

  • Seite 43: Halterung Der E/A-Leiste

    Halterung der E/A-Leiste Entfernen der Halterung der E/A-Leiste 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontverkleidung Vordere E/A-Blende Halterung für optisches 5,25-Zoll-Laufwerk Vordere E/A-Leiste 3. So entfernen Sie die Halterung der E/A-Leiste: a) Entfernen Sie die zwei Schrauben.

  • Seite 44: Anbringen Der Halterung Der E/A-Leiste

    Anbringen der Halterung der E/A-Leiste 1. Setzen Sie die E/A-Leiste in die Metallhalterung ein. 2. Bringen Sie die Schrauben wieder an, mit denen die Halterung der E/A-Leiste an der E/A-Leiste befestigt wird. 3. Bauen Sie folgende Komponenten ein: Vordere E/A-Leiste Vordere E/A-Blende Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung...

  • Seite 45: Installieren Des Vroc-Moduls

    Installieren des VROC-Moduls Schließen Sie das VROC-Modul an der Systemplatine an. Eingriffschalter Entfernen des Eingriffschalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontverkleidung Halterung für optisches 5,25-Zoll-Laufwerk 3.

  • Seite 46: Installieren Des Eingriffsschalters

    Installieren des Eingriffsschalters 1. Setzen Sie den Eingriffschalter in den Steckplatz im Systemgehäuse ein. 2. Bringen Sie die Schraube wieder an, um den Schalter am Gehäuse zu befestigen. 3. Schließen Sie das Kabel an die Systemplatine an. 4. Bauen Sie folgende Komponenten ein: Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung Seitenabdeckung...

  • Seite 47: Einbauen Des Internen Gehäuselautsprechers

    Seitenabdeckung Frontverkleidung Halterung für optisches 5,25-Zoll-Laufwerk 3. So entfernen Sie den internen Gehäuselautsprecher: a) Trennen Sie das Lautsprecherkabel [1] vom vorderen E/A-Modul. b) Drücken Sie auf die Sicherungslaschen des Lautsprechers [2] und ziehen Sie zum Lösen aus dem System. c) Drücken Sie den Lautsprecher [3] vorsichtig mit dem Kabel aus dem System. Einbauen des internen Gehäuselautsprechers 1.

  • Seite 48: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. So entfernen Sie das Kühlgehäuse: a) Halten Sie das Gehäuse an beiden Enden, drücken Sie auf die Laschen [1] und heben Sie es anschließend [2] aus dem System. Einbauen des Kühlgehäuses 1.

  • Seite 49: Einsetzen Des Speichermoduls

    2. Entfernen Sie die folgenden Komponenten: Seitenabdeckung Kühlgehäuse 3. Drücken Sie auf die Speichermodul-Haltezungen auf beiden Seiten des Speichermoduls. 4. Heben Sie das Speichermodul aus dem Speichersteckplatz auf der Systemplatine. WARNUNG: Das Drehen des Speichermoduls aus dem Steckplatz kann zu Schäden am Speichermodul führen. Stellen Sie sicher, dass das Speichermodul gerade aus dem Speichermodulsteckplatz gezogen wird Einsetzen des Speichermoduls 1.
  • Seite 50 c) Nehmen Sie die GPU aus dem PCIe-Steckplatz auf der Systemplatine ab. Entfernen und Einbauen von Komponenten...

  • Seite 51: Einbauen Der Gpu

    Einbauen der GPU 1. Richten Sie die GPU im PCIe-Steckplatz auf der Systemplatine aus und setzen Sie sie ein. 2. Drücken Sie sie nach unten, bis sie richtig im Steckplatz einrastet. 3. Verbinden Sie das Stromkabel mit der GPU. 4. Drücken Sie die blauen Klammern auf dem Abdeckblech nach vorne in die verriegelte Position, um die GPU an der Systemplatine zu befestigen.

  • Seite 52: Einsetzen Der Knopfzellenbatterie

    b) Heben Sie die Knopfzellenbatterie aus der Systemplatine heraus. Einsetzen der Knopfzellenbatterie 1. Stecken Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine. 2. Drücken Sie die Knopfzellenbatterie mit dem Plus-Pol (+) nach oben, bis der Entriegelungsriegel zurück in Position springt und die Batterie an der Systemplatine befestigt ist.
  • Seite 53 Seitenabdeckung Kühlgehäuse Frontverkleidung 5,25-Zoll-ODD-Halterung Grafikprozessor (GPU) 3. So entfernen Sie den Systemlüfter: a) Drücken Sie die Steckerlaschen und trennen Sie die beiden Lüfterkabel von der Systemplatine. ANMERKUNG: Ziehen Sie den Stecker nicht an den Kabeldrähten heraus. Trennen Sie das Kabel stattdessen durch Ziehen am Steckerende.

  • Seite 54: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters 1. Richten Sie den Systemlüfter an seinem Steckplatz auf der Systemplatine aus und befestigen Sie ihn mit den drei Schrauben. 2. Schließen Sie die Lüfterkabel an den Steckplatz auf der Systemplatine an. 3. Bauen Sie folgende Komponenten ein: Grafikprozessor (GPU) Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung...

  • Seite 55: Einsetzen Des Lüfters In Die Lüfterhalterung

    b) Heben Sie den Lüfter an und entfernen Sie ihn aus der Lüfterbaugruppe [2]. Einsetzen des Lüfters in die Lüfterhalterung 1. Setzen Sie den Lüfter in die Lüfterhalterung ein. 2. Ziehen Sie die Gummidichtungen fest, mit denen der Lüfter an der Lüfterhalterung befestigt ist. 3.

  • Seite 56: Pcie-Kartenhalter

    PCIe-Kartenhalter Entfernen des PCIe-Kartenhalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Grafikprozessor (GPU) 3. So entfernen Sie den PCIe-Kartenhalter: a) Trennen Sie die zwei Stromkabel vom Kabelsteckplatz im PCIe-Kartenhalter [1]. b) Drücken Sie auf die Sicherungsklammer des PCIe-Kartenhalters und schieben Sie den Halter [2] aus dem Gehäuse.

  • Seite 57: Hinterer Systemlüfter

    Grafikprozessor (GPU) Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Hinterer Systemlüfter Entfernen des hinteren Systemlüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlkörpermodul des Prozessors 3.
  • Seite 58 e) Drehen Sie den Lüfter nach vorne und heben Sie ihn aus dem System. Entfernen und Einbauen von Komponenten...

  • Seite 59: Einbauen Des Hinteren Systemlüfters

    Einbauen des hinteren Systemlüfters 1. Setzen Sie die Lüfterbaugruppe auf der einen Seite ein, um Sie an der Schraubklammer der Netzteilhalterung auszurichten. 2. Drücken Sie auf der anderen Seite gegen die Baugruppe, um Sie an der Schraubklammer der PCI-Halterung auszurichten. 3.
  • Seite 60 a) Lösen Sie die folgenden Kabel vom Kartenhalter [5]: • Kabel SATA 0, 1 [1] • Kabel SATA 2, 3, 4, 5 [2] • Kabel ODD 0, 1 [3] • Kabel USB 3.1 [4] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.

  • Seite 61: Einbauen Des Vorderen Systemlüfters

    Einbauen des vorderen Systemlüfters 1. Richten Sie den vorderen Systemlüfter an dem entsprechenden Steckplatz im Systemgehäuse aus. 2. Bringen Sie die Schraube wieder an, mit der der vordere Systemlüfter am Gehäuse befestigt wird. 3. Schließen Sie das Lüfterkabel an die Systemplatine an. 4.

  • Seite 62: Kühlkörpermodul Des Prozessors

    Kühlkörpermodul des Prozessors Entfernen des Kühlkörpermoduls des Prozessors 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Zum Entfernen des Prozessorkühlkörpermoduls ist ein Torx 30-Schraubenzieher erforderlich. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse 3.

  • Seite 63: Entfernen Der Cpu

    2. Bringen Sie die vier Schrauben in diagonaler Reihenfolge (1, 2, 3, 4) wieder an, um den Kühlkörper an der Systemplatine zu befestigen. 3. Bauen Sie folgende Komponenten ein: Kühlgehäuse Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 64: Installieren Der Cpu

    d) Hebeln Sie die CPU mit einem Torx-Schraubendreher vom Kühlkörpermodul des Prozessors ab. Setzen Sie die Schraubendreherklinge zwischen Klammer und CPU an. ANMERKUNG: Es kann auch ein Flachschraubendreher oder ein Kunststoffstift verwendet werden. e) Lösen Sie die beiden Riegel des Prozessorträgers und heben Sie die CPU vorsichtig an. ANMERKUNG: Vermeiden Sie es, die CPU-Kontakte mit den Fingern zu berühren.
  • Seite 65 3. Drehen Sie sowohl den Prozessor als auch den Träger um, sodass die Stifte am Prozessor und das Logo des Trägers nach oben zeigen. 4. Setzen Sie den Prozessor vorsichtig in den Träger ein, sodass dieser mit den Haken auf den oberen und unteren Seite des Trägers befestigt ist.
  • Seite 66 6. Setzen Sie die Prozessor- und Trägerbaugruppe in den Kühlkörper ein, sodass die Haken an den vier Ecken des Trägers in die Öffnungen des Kühlkörpers einrasten. ANMERKUNG: Überprüfen Sie, nach Einsetzen der Prozessor- und Trägerbaugruppe in den Kühlkörper, ob sich das Dreieckssymbol auf dem Träger in der rechten unteren Ecke des Kühlkörpers befindet (wenn die Unterseite des Kühlkörpers nach oben zeigt).

  • Seite 67: Systemplatine

    8. Bauen Sie folgende Komponenten ein: Kühlkörper Kühlgehäuse Seitenabdeckung 9. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 68 d) Trennen Sie die folgenden Kabel von den Anschlüssen der Systemplatine: • Audiokabel [1] • Stromkabel [2] • Kabelhalter [3] • Stromregelungskabel [4] • 24-poliges Stromkabel [5] • Vordere E/A-Leiste [6] Entfernen und Einbauen von Komponenten...
  • Seite 69 e) Trennen Sie die folgenden Kabel: • Kabel für SATA 2, 3, 4, 5 [1] • Kabel für SATA 0, 1 [2] • Kabel für ODD 0, 1 [3] • USB 3.1-Kabel [4] • Vorderes Systemlüfterkabel [5] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.
  • Seite 70 f) Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 71 g) Schieben Sie die Systemplatine zum HDD-Halterungsmodul, um sie vom System zu trennen. Entfernen und Einbauen von Komponenten...
  • Seite 72 h) Heben Sie die Systemplatine an und nehmen Sie sie aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 73: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. Richten Sie die Systemplatine entsprechend aus und setzen Sie sie in das Gehäuse ein. 2. Schieben Sie die Systemplatine in Position. 3. Bringen Sie die Schrauben wieder an, mit denen die Systemplatine am Gehäuse befestigt wird. 4.
  • Seite 74 1. Steckplatz 6 PCI 2. Steckplatz PCI 3 x 16 3. Speichersteckplätze 4. CPU0 5. Speichersteckplätze 6. Frontblenden-Audio-Anschluss 7. CPU-Netzanschluss 8. Hinterer Lüfter 0-Anschluss 9. HDD-Lüfteranschluss 10. Hinterer Lüfter 1-Anschluss 11. PCIE1 12. PCIE0 13. Stromregelungsanschluss 14. Piezo-Lautsprecher 15. CPU Lüfter 0 16.

  • Seite 75: Technologie Und Komponenten

    Die folgende Tabelle zeigt die Speicherkonfiguration, und Bestückungsregeln des Dell Precision 7820 Tower: Technologieliste Dieser Abschnitt enthält Informationen über die Technologien des Dell Precision 7820 Tower-Systems. In der folgenden Tabelle werden die grundlegenden, nur für Dell-interne Benutzer verfügbaren Technologien auf den Dell Precision 7820 Tower-Systemen aufgeführt. Tabelle 2. Technologieliste...
  • Seite 76 Dell UltraSpeed Duo (PCIE-M.2- Interposer) Remote-Lösungen 1-1 Teradici PCoIP • Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P25), Unterstützung für zwei Monitore • Host: PCIe x1-PCoIP-Dual-Hostkarte (TERA Gen 2) • Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P45), Unterstützung für vier Monitore...

  • Seite 77: Megaraid-Controller 9440-8I Und 9460-16I

    Anzahl Kategorie Technologie Browserpfad • Unterstützung für Konfigurationen mit Dual-Terra-Karten ANMERKUNG: Weitere Informationen zur Treiberinstallation für Teradici PCoIP-Hostkarten finden Sie unter Teradici PCoIP. MegaRAID-Controller 9440-8i und 9460-16i Kleine und mittelständische Unternehmen, die Entry-Level-Serverplattformen und Workstations bereitstellen, benötigen kostengünstige und zuverlässige Speicherlösungen. Der MegaRAID Tri-Mode-Speicheradapter ist eine SAS/SATA/PCIe (NVMe) Controllerkarte mit 12 Gbit/s, die diese Anforderungen durch bewährte Leistung und RAID-Datenschutz für eine Vielzahl von nicht geschäftsentscheidenden Anwendungen erfüllt.

  • Seite 78: Wichtige Funktionen

    Wichtige Funktionen: • Mithilfe von Tri-Mode-SerDes-Technologie können NVMe-, SAS- oder SATA-Geräte in einem einzigen Laufwerkschacht verwendet werden, was für große Flexibilität bei der Konstruktion sorgt. • Unterstützt Datenübertragungsraten von 12, 6 und 3 Gbit/s (SAS) sowie 6 und 3 GBit/s (SATA) •...

  • Seite 79: Teradici Pcoip

    Teradici PCoIP Dieser Abschnitt bietet einen Überblick über den Installationsprozess für den Hosttreiber. Installieren der Teradici PCoIP-Hostkarte (Dual/Quad) Installieren Sie die PCoIP-Hosttreibersoftware über dell.com/support. ANMERKUNG: Sie können kein Upgrade der PCoIP-Hosttreibersoftware durchführen, während eine über VMware View vermittelte PCoIP-Sitzung zwischen einer Host-Workstation oder einem Host-PC und einem VMware View Client aktiv ist.

  • Seite 80: Kabelkonfiguration Für Die Energieverwaltung Von Teradici Pcoip-Portal Und Hostkarte

    PCoIP-Portal und Hostkarte Wenn die Dell Precision Workstation mit dem optionalen Teradici PCoIP-Portal und der Hostkarte geliefert wird, muss sichergestellt werden, dass das Kabel für die Energieverwaltung auf der Teradici Karte korrekt mit der Systemplatine verbunden ist. Das mit der Teradici Karte verbundene Kabel für die Energieverwaltung muss in den richtigen Port für die Remote-Stromversorgung auf der Systemplatine...
  • Seite 81 Beschriftungen 22 auf der schematischen Darstellung der Systemplatine: Stellen Sie sicher, dass das mit der Teradici Karte verbundene Kabel für die Energieverwaltung nicht mit den zweipoligen Clear CMOS oder PSWD Jumpern verbunden ist. Technologie und Komponenten...
  • Seite 82 Durch Einstecken des Kabels für die Energieverwaltung in den Clear CMOS Jumper wird das BIOS beim Senden einer Remote- Startaufforderung an die Teradici Karte zurückgesetzt. Sie müssen dann die Zeit und die BIOS-Einstellungen zurücksetzen. Durch Einstecken des mit der Teradici Karte verbundenen Kabels für die Energieverwaltung in den Clear PSWD-Jumper wird das BIOS- Kennwort gelöscht, sodass ein neues konfiguriert werden muss.

  • Seite 83: System

    System Themen: • System • Arbeitsspeicher • Video • Audio • Netzwerk – technische Daten • Kartensteckplätze • Speicherspezifikationen • Externe Anschlüsse • Stromversorgung – Technische Daten • Abmessungen und Gewicht • Umgebungsbedingungen System Funktion Technische Daten Prozessortyp • Intel Xeon Platinum 81xx-Prozessoren •...

  • Seite 84: Audio

    Funktionen Technische Daten • nVIDIA Quadro GP100 • NVIDIA Quadro P6000 • NVIDIA Quadro P5000 • Radeon Pro WX 7100 • Radeon Pro WX 5100 • Radeon Pro WX 4100 • NVIDIA Quadro P4000 • NVIDIA Quadro P2000 • Radeon Pro WX 3100 •...

  • Seite 85: Speicherspezifikationen

    Technische Daten Extern zugänglich DVD-ROM; DVD+/-RW 5,25-Zoll-Schachtoptionen: BD, DVD+/-RW Intern zugänglich • M.2-NVMe-PCIe-SSDs – Bis zu 4 x 1-TB-Laufwerke auf 1 Dell Precision Ultra-Speed-Drive-Quad-x16-Karte. • Vordere FlexBay-M.2-NVMe-PCIe-SSDs – Bis zu 2 x 1-TB-Laufwerke • Bis zu 6 x 2,5-Zoll-SATA-Laufwerke •...

  • Seite 86: Umgebungsbedingungen

    Umgebungsbedingungen Temperatur Technische Daten Betrieb 5 °C bis 35 °C (41 °F bis 95 °F) ANMERKUNG: * Ab 5000 Fuß verringert sich die maximale Umgebungstemperatur für den Dauerbetrieb um 1 °C (1,8 °F) pro 1 000 Fuß bis 10 000 Fuß. Bei Lagerung -40 °C to 65 °C(-40 °F bis 149 °F) Relative...

  • Seite 87: System-Setup

    System-Setup Themen: • Allgemeine Optionen • Systemkonfiguration • Video • Security (Sicherheit) • Sicherer Start • Performance (Leistung) • Energiemanagement • Verhalten beim POST • Verwaltungsfunktionen • Unterstützung der Virtualisierung • Maintenance (Wartung) • Systemprotokolle • Erweiterte Konfigurationen • SupportAssist-Systemproblemlösung •...

  • Seite 88: Systemkonfiguration

    Option Beschreibung • UEFI – (Standardeinstellung) Advanced Boot Options Hiermit können Sie die Legacy-Option-ROMs aktivieren. Die Optionen sind: • Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung • Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) UEFI Boot Path Security Legt fest, ob der Benutzer vom System zur Eingabe des Administratorkennworts aufgefordert wird, wenn er einen UEFI- Startpfad auswählt.
  • Seite 89 Option Beschreibung Klicken Sie auf eine der folgenden Optionen: • Deaktiviert • AHCI • RAID On (RAID Ein) – Standardeinstellung ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Drives 7820 Tower Ermöglicht die Aktivierung oder Deaktivierung der installierten Laufwerke. Die Optionen sind: •...
  • Seite 90 Internal Port 2 (Interner Anschluss 2) Diese Option ist standardmäßig aktiviert. Dell Type-C Dock Configuration Ermöglicht die Verbindung mit der Dell WD und TB Dockfamilie. Always Allow Dell Docks (Dell Docks immer zulassen). Diese Option ist standardmäßig aktiviert. Thunderbolt Adapter Configuration Ermöglicht das Aktivieren oder Deaktivieren des Thunderbolt-...

  • Seite 91: Video

    Option Beschreibung Memory Map IO above 4GB Ermöglicht das Aktivieren oder Deaktivieren von 64-Bit-fähigen PCI-Geräten zum Entschlüsseln im oben genannten 4-GB- Adressraum (nur dann, wenn das System die 64-Bit-PCI- Dekodierung unterstützt). • Memory Map IO above 4GB Diese Option ist standardmäßig nicht aktiviert. HDD-Lüfter Ermöglicht das Steuern der Festplattenlüfter.

  • Seite 92: Security (Sicherheit)

    Option Beschreibung • SLOT7_CPU1 Security (Sicherheit) Tabelle 7. Security (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administrator-Kennworts (admin). Die Einträge zum Festlegen eines Passworts sind: • Enter the old password (Geben Sie das alte Passwort ein): •...
  • Seite 93 Option Beschreibung Password Change Ermöglicht Ihnen, das Systemkennwort zu ändern, wenn das Administrator-Kennwort festgelegt ist. • Allow Non-Admin Password Changes (Änderung des Passworts durch Benutzer ohne Administratorrechte zulassen) Diese Option ist standardmäßig aktiviert. UEFI Capsule Firmware Mit dieser Option können Sie das System-BIOS über UEFI Capsule-Aktualisierungspakete aktualisieren. Updates •...

  • Seite 94: Sicherer Start

    Option Beschreibung • Enable Master Password Lockout (Sperrung des Masterkennworts aktivieren) Diese Option ist standardmäßig nicht aktiviert. ANMERKUNG: Das Festplattenkennwort muss gelöscht werden, damit die Einstellung geändert werden kann. Sicherer Start Tabelle 8. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Option „Secure Boot“...

  • Seite 95: Energiemanagement

    Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor. • Deaktiviert • Enabled – Standardeinstellung Dell Reliable Memory Technology (RMT) Ermöglicht das Identifizieren und Isolieren der Speicherfehler im System-RAM. • Enable Dell RMT – Standardeinstellung • Clear Dell RMT System Isochronous Mode Ermöglicht Ihnen das Aktivieren oder Deaktivieren dieses Modus,...

  • Seite 96: Verhalten Beim Post

    Option Beschreibung • Einschalten • Last Power State (Letzter Energiestatus) Auto On Time Ermöglicht das Festlegen der Zeit zum automatischen Einschalten des Computers. Klicken Sie auf eine der folgenden Optionen: • Disabled (Deaktiviert) – Standardeinstellung • Every Day (Jeden Tag) •...

  • Seite 97: Verwaltungsfunktionen

    Option Beschreibung • Disable Display Of Security Audit Display Diese Option ist standardmäßig nicht aktiviert. Full Screen Logo Mit dieser Option kann ein Vollbildschirmlogo angezeigt werden, wenn das Bild mit der Bildschirmauflösung übereinstimmt. • Enable Full Screen Logo (Vollbildschirmlogo aktivieren) Diese Option ist standardmäßig nicht aktiviert.

  • Seite 98: Maintenance (Wartung)

    Option Beschreibung Trusted Execution Legt fest, ob ein MVMM (Measured Virtual Machine Monitor) die zusätzlichen Hardwarefunktionen der Intel Trusted Execution-Technik nutzen kann. • Trusted Execution Diese Option ist standardmäßig nicht aktiviert. Maintenance (Wartung) Tabelle 14. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an.

  • Seite 99: Erweiterte Konfigurationen

    Beschreibung Auto OS Recovery Die Einrichtungseinstellung Auto OS Recovery Threshold (Schwellenwert für automatische Threshold Betriebssystemwiederherstellung) kontrolliert den automatischen Startfluss für die SupportAssist- System-Auflösungskonsole und für das Dell OS Recovery-Tool. Klicken Sie auf eine der folgenden Optionen: • • • 2 – Standardeinstellung •...

  • Seite 100: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB-Speichergerät aus und klicken Sie auf Eingabe.

  • Seite 101: Aktualisieren Des Dell Bios In Linux- Und Ubuntu-Umgebungen

    F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird.
  • Seite 102 3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). System-Setup...

  • Seite 103: Megaraid-Controller-Optionen

    6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. 7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. MegaRAID-Controller-Optionen Drücken Sie während des Startens Sie Tasten <Strg> + <R>, wenn Sie über den BIOS-Bildschirm dazu aufgefordert werden, zum BIOS- Konfigurationsdienstprogramm zu wechseln.

  • Seite 104: System- Und Setup-Kennwort

    Option Beschreibung • Hot-Spare-Laufwerke PD Mgmt (Verwaltung physischer Laufwerke) Dieser Bildschirm zeigt grundlegende Informationen zu vorhandenen, mit dem ausgewählten Controller verbundenen, physischen Laufwerke an, einschließlich Laufwerk-ID, Hersteller, Größe, Typ und Zustand, und ermöglicht Ihnen die Verwaltung physischer Laufwerke. Drücken Sie die Taste F2, um das Kontextmenü anzuzeigen. •...

  • Seite 105: Zuweisen Eines System-Setup-Kennworts

    Zuweisen eines System-Setup-Kennworts Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste.

  • Seite 106: Software

    • NeoKylin v6.0 Herunterladen von Treibern 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Systems ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Systemmodell.

  • Seite 107: Grafik-Controller-Treiber

    Grafik-Controller-Treiber Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist. Anschlüsse Überprüfen Sie, ob die Treiber für die Anschlüsse bereits auf dem Computer installiert sind. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Software...

  • Seite 108: Netzwerktreiber

    Netzwerktreiber Die Bezeichnung des Treibers lautet Intel I219-LM-Ethernet-Treiber. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Speicher-Controller-Treiber Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem Computer installiert sind. Andere Treiber Dieser Abschnitt enthält Treiberdetails aller anderen Komponenten im Geräte-Manager. Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind.

  • Seite 109: Eingabegerätetreiber

    Eingabegerätetreiber Überprüfen Sie, ob die Eingabegerätetreiber bereits auf dem Computer installiert sind. Firmware Überprüfen Sie, ob die Firmware-Treiber bereits auf dem Computer installiert sind. Software...

  • Seite 110: Fehlerbehebung

    1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste.
  • Seite 111 Laufwerksanzeigen ANMERKUNG: LED-Status- und -Aktivitätsanzeigen funktionieren nur, wenn jeder Träger über eine Rückwandplatine verfügt, wie unten gezeigt. Abbildung 2. Laufwerksanzeigen 1. LED-Aktivitätsanzeige für Festplattenlaufwerk 2. LED-Statusanzeige für Festplattenlaufwerk 3. Festplatte ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht.

  • Seite 112: Codes Des Blinkenden Betriebsschalters Vor Dem Systemstart

    Tabelle 21. Festplattenlaufwerk: Anzeigecodes Statusanzeigecodes für Festplattenlaufwerke Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Off (Aus) Laufwerk ist bereit zum Entfernen. ANMERKUNG: Die Laufwerkstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des Systems initialisiert sind.
  • Seite 113 Betriebsanzeige: gelb/weiß Blinkmuster – gelb/weiß Problembeschreibung Lösungsvorschlag blinkend • Wenn sich das Problem auf diese Weise nicht lösen lässt, wenden Sie sich an den Technischen Support. Einmaliges gelbes Blinken Systemplatine, Speicher oder • Wenn Sie bei der gefolgt von einer kurze Pause, Prozessor defekt Fehlerbehebung mitwirken dreimaliges weißes Blinken,...
  • Seite 114 Betriebsanzeige: gelb/weiß Blinkmuster – gelb/weiß Problembeschreibung Lösungsvorschlag blinkend funktionierenden Speicher austauschen. • Wenden Sie sich an den technischen Support. Zweimaliges gelbes Blinken Speicher-/RAM-Fehler • Wenn Sie bei der gefolgt von einer kurze Pause, Fehlerbehebung mitwirken viermaliges weißes Blinken, möchten, grenzen Sie das lange Pause, dann Wiederholung Problem ein, indem Sie die Speichermodule eins nach...
  • Seite 115 Betriebsanzeige: gelb/weiß Blinkmuster – gelb/weiß Problembeschreibung Lösungsvorschlag blinkend • Wenn Sie bei der Fehlerbehebung mitwirken möchten, grenzen Sie das Problem ein, indem Sie die PCI-Karten neu einsetzen und eine nach der anderen entfernen, um festzustellen, bei welcher ein Fehler vorliegt. •...

  • Seite 116: Kontaktaufnahme Mit Dell

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
