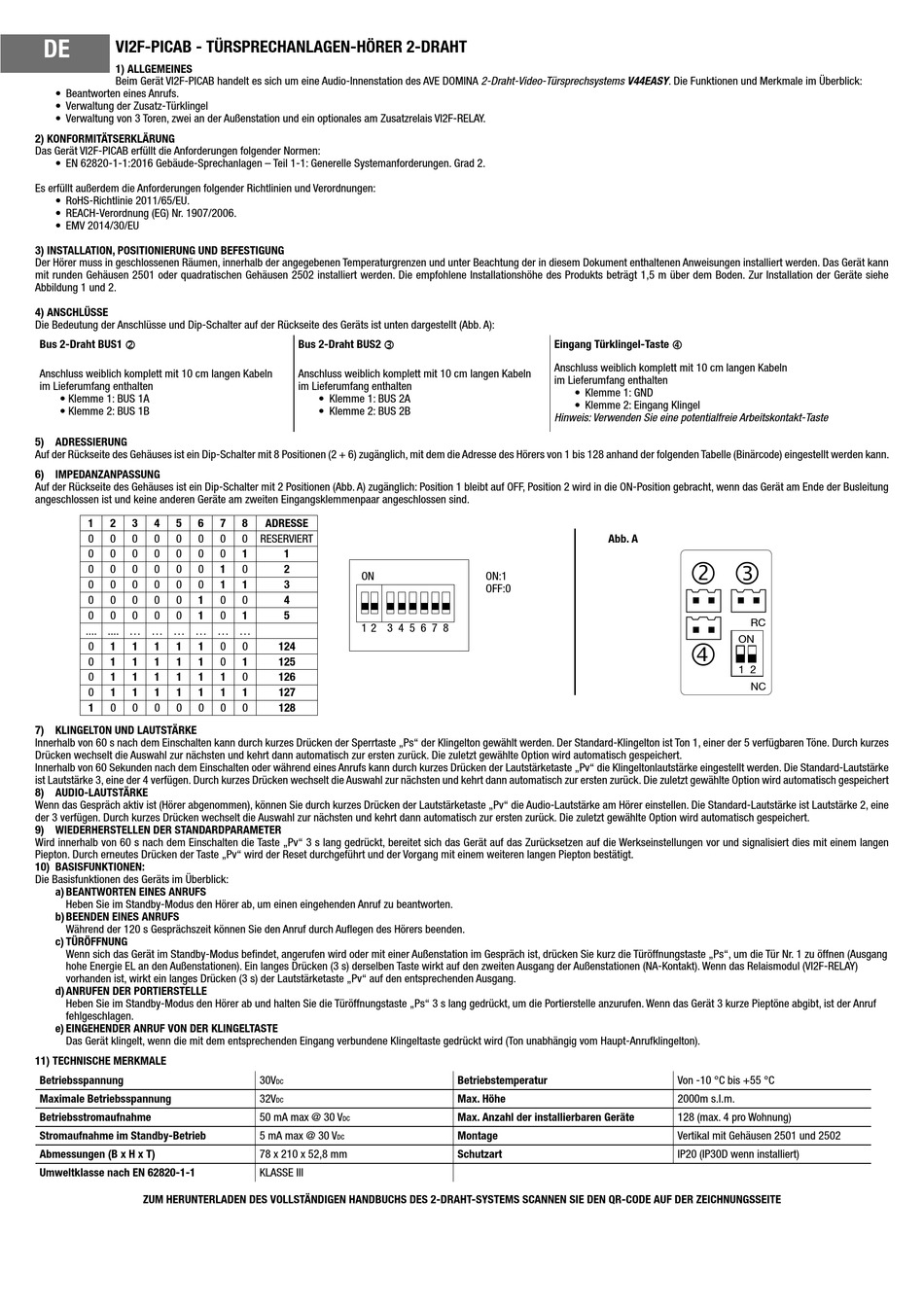

VI2F-PICAB - TÜRSPRECHANLAGEN-HÖRER 2-DRAHT
1) ALLGEMEINES
Beim Gerät VI2F-PICAB handelt es sich um eine Audio-Innenstation des AVE DOMINA 2-Draht-Video-Türsprechsystems V44EASY. Die Funktionen und Merkmale im Überblick:
• Beantworten eines Anrufs.
• Verwaltung der Zusatz-Türklingel
• Verwaltung von 3 Toren, zwei an der Außenstation und ein optionales am Zusatzrelais VI2F-RELAY.
2) KONFORMITÄTSERKLÄRUNG
Das Gerät VI2F-PICAB erfüllt die Anforderungen folgender Normen:
• EN 62820-1-1:2016 Gebäude-Sprechanlagen – Teil 1-1: Generelle Systemanforderungen. Grad 2.
Es erfüllt außerdem die Anforderungen folgender Richtlinien und Verordnungen:
• RoHS-Richtlinie 2011/65/EU.
• REACH-Verordnung (EG) Nr. 1907/2006.
• EMV 2014/30/EU
3) INSTALLATION, POSITIONIERUNG UND BEFESTIGUNG
Der Hörer muss in geschlossenen Räumen, innerhalb der angegebenen Temperaturgrenzen und unter Beachtung der in diesem Dokument enthaltenen Anweisungen installiert werden. Das Gerät kann
mit runden Gehäusen 2501 oder quadratischen Gehäusen 2502 installiert werden. Die empfohlene Installationshöhe des Produkts beträgt 1,5 m über dem Boden. Zur Installation der Geräte siehe
Abbildung 1 und 2.
4) ANSCHLÜSSE
Die Bedeutung der Anschlüsse und Dip-Schalter auf der Rückseite des Geräts ist unten dargestellt (Abb. A):
Bus 2-Draht BUS1  
Anschluss weiblich komplett mit 10 cm langen Kabeln
im Lieferumfang enthalten
• Klemme 1: BUS 1A
• Klemme 2: BUS 1B

5) ADRESSIERUNG

Auf der Rückseite des Gehäuses ist ein Dip-Schalter mit 8 Positionen (2 + 6) zugänglich, mit dem die Adresse des Hörers von 1 bis 128 anhand der folgenden Tabelle (Binärcode) eingestellt werden kann.
6) IMPEDANZANPASSUNG
Auf der Rückseite des Gehäuses ist ein Dip-Schalter mit 2 Positionen (Abb. A) zugänglich: Position 1 bleibt auf OFF, Position 2 wird in die ON-Position gebracht, wenn das Gerät am Ende der Busleitung
angeschlossen ist und keine anderen Geräte am zweiten Eingangsklemmenpaar angeschlossen sind.
1 2 3 4 5 6
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
1
0 0 0 0 0
1
0 0 0 0 0
.... .... ... ... ... ... ... ...
0 1 1 1 1 1
0 1 1 1 1 1
0 1 1 1 1 1
1 1 1 1 1
0
1
0 0 0 0 0
7) KLINGELTON UND LAUTSTÄRKE
Innerhalb von 60 s nach dem Einschalten kann durch kurzes Drücken der Sperrtaste „Ps" der Klingelton gewählt werden. Der Standard-Klingelton ist Ton 1, einer der 5 verfügbaren Töne. Durch kurzes
Drücken wechselt die Auswahl zur nächsten und kehrt dann automatisch zur ersten zurück. Die zuletzt gewählte Option wird automatisch gespeichert.
Innerhalb von 60 Sekunden nach dem Einschalten oder während eines Anrufs kann durch kurzes Drücken der Lautstärketaste „Pv" die Klingeltonlautstärke eingestellt werden. Die Standard-Lautstärke
ist Lautstärke 3, eine der 4 verfügen. Durch kurzes Drücken wechselt die Auswahl zur nächsten und kehrt dann automatisch zur ersten zurück. Die zuletzt gewählte Option wird automatisch gespeichert
8) AUDIO-LAUTSTÄRKE
Wenn das Gespräch aktiv ist (Hörer abgenommen), können Sie durch kurzes Drücken der Lautstärketaste „Pv" die Audio-Lautstärke am Hörer einstellen. Die Standard-Lautstärke ist Lautstärke 2, eine
der 3 verfügen. Durch kurzes Drücken wechselt die Auswahl zur nächsten und kehrt dann automatisch zur ersten zurück. Die zuletzt gewählte Option wird automatisch gespeichert.
9) WIEDERHERSTELLEN DER STANDARDPARAMETER
Wird innerhalb von 60 s nach dem Einschalten die Taste „Pv" 3 s lang gedrückt, bereitet sich das Gerät auf das Zurücksetzen auf die Werkseinstellungen vor und signalisiert dies mit einem langen
Piepton. Durch erneutes Drücken der Taste „Pv" wird der Reset durchgeführt und der Vorgang mit einem weiteren langen Piepton bestätigt.
10) BASISFUNKTIONEN:
Die Basisfunktionen des Geräts im Überblick:
a) BEANTWORTEN EINES ANRUFS
Heben Sie im Standby-Modus den Hörer ab, um einen eingehenden Anruf zu beantworten.
b) BEENDEN EINES ANRUFS
Während der 120 s Gesprächszeit können Sie den Anruf durch Auflegen des Hörers beenden.
c) TÜRÖFFNUNG
Wenn sich das Gerät im Standby-Modus befindet, angerufen wird oder mit einer Außenstation im Gespräch ist, drücken Sie kurz die Türöffnungstaste „Ps", um die Tür Nr. 1 zu öffnen (Ausgang
hohe Energie EL an den Außenstationen). Ein langes Drücken (3 s) derselben Taste wirkt auf den zweiten Ausgang der Außenstationen (NA-Kontakt). Wenn das Relaismodul (VI2F-RELAY)
vorhanden ist, wirkt ein langes Drücken (3 s) der Lautstärketaste „Pv" auf den entsprechenden Ausgang.
d) ANRUFEN DER PORTIERSTELLE
Heben Sie im Standby-Modus den Hörer ab und halten Sie die Türöffnungstaste „Ps" 3 s lang gedrückt, um die Portierstelle anzurufen. Wenn das Gerät 3 kurze Pieptöne abgibt, ist der Anruf
fehlgeschlagen.
e) EINGEHENDER ANRUF VON DER KLINGELTASTE
Das Gerät klingelt, wenn die mit dem entsprechenden Eingang verbundene Klingeltaste gedrückt wird (Ton unabhängig vom Haupt-Anrufklingelton).
11) TECHNISCHE MERKMALE
Betriebsspannung
Maximale Betriebsspannung
Betriebsstromaufnahme
Stromaufnahme im Standby-Betrieb
Abmessungen (B x H x T)
Umweltklasse nach EN 62820-1-1
ZUM HERUNTERLADEN DES VOLLSTÄNDIGEN HANDBUCHS DES 2-DRAHT-SYSTEMS SCANNEN SIE DEN QR-CODE AUF DER ZEICHNUNGSSEITE
Bus 2-Draht BUS2  
Anschluss weiblich komplett mit 10 cm langen Kabeln
im Lieferumfang enthalten
• Klemme 1: BUS 2A
• Klemme 2: BUS 2B
7 8 ADRESSE
0 0 RESERVIERT
0 1 1
1 0 2
ON
1 1 3
4
0 0
1 5
0
1 2 3 4 5 6 7 8
0 0 124
0 1 125
1 0 126
1 1 127
128
0 0
30V
DC
32V
DC
50 mA max @ 30 V
DC
5 mA max @ 30 V
DC
78 x 210 x 52,8 mm
KLASSE III
Eingang Türklingel-Taste  
Anschluss weiblich komplett mit 10 cm langen Kabeln
im Lieferumfang enthalten
• Klemme 1: GND
• Klemme 2: Eingang Klingel
Hinweis: Verwenden Sie eine potentialfreie Arbeitskontakt-Taste
Abb. A
ON:1
OFF:0
Betriebstemperatur
Max. Höhe
Max. Anzahl der installierbaren Geräte
Montage
Schutzart
 
RC
ON

1 2
NC
Von -10 °C bis +55 °C
2000m s.l.m.
128 (max. 4 pro Wohnung)
Vertikal mit Gehäusen 2501 und 2502
IP20 (IP30D wenn installiert)
