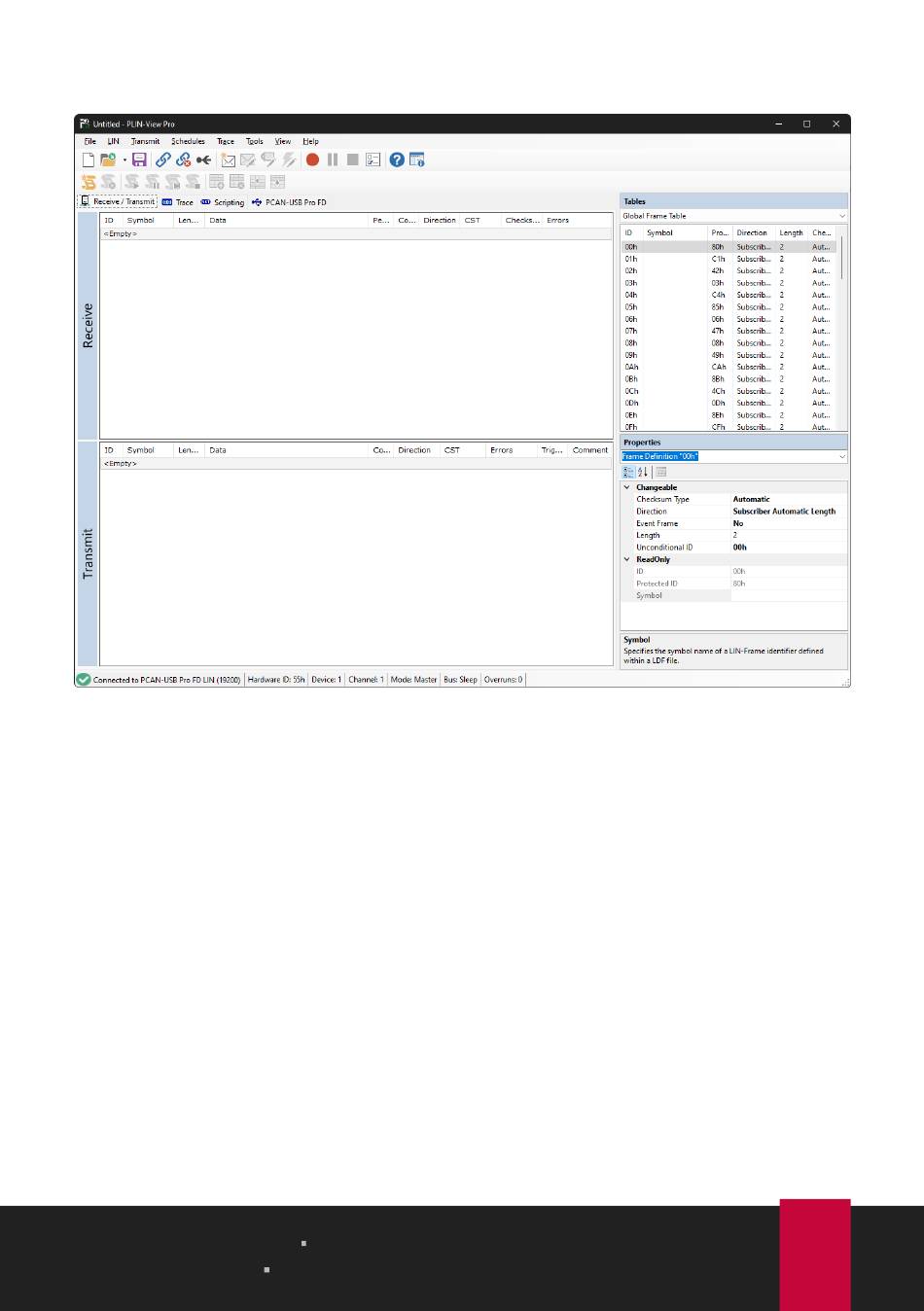

4.3 Registerkarte Receive / Transmit
Im oberen Bereich zeigt die Registerkarte Receive / Transmit das Fenster Receive für
empfangene LIN-Frames an. Abhängig von der Betriebsart Master oder Slave wird
im unteren Bereich das Fenster Transmit für die Betriebsart „Master" oder Publish
für „Slave" angezeigt. Wenn der Master Daten von einem Slave anfordert, kann der
Slave die Daten in dem LIN-Frame veröffentlichen (publish).
Im Global Frame Table sind alle 64 definierten LIN-Frame-Einträge hinterlegt, die
mit dem LIN-Interface bearbeitet werden können (LIN-ID 0x00 bis 0x3F). Die
zugrunde liegende Frame-Definition wird in den Eigenschaften im Fenster
Properties angepasst.
4.4 LIN-Frame senden
Abhängig von den kundenseitigen Anforderungen sind verschiedene Szenarien zum
Senden von LIN-Frames möglich.
4 LIN-Monitor PLIN-View Pro
Benutzerhandbuch 2.0.0
PLIN-USB
© 2022 PEAK-System Technik GmbH
14
