Hitachi Koki DH 24DV Bedienungsanleitung
Akku-bohrhammer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

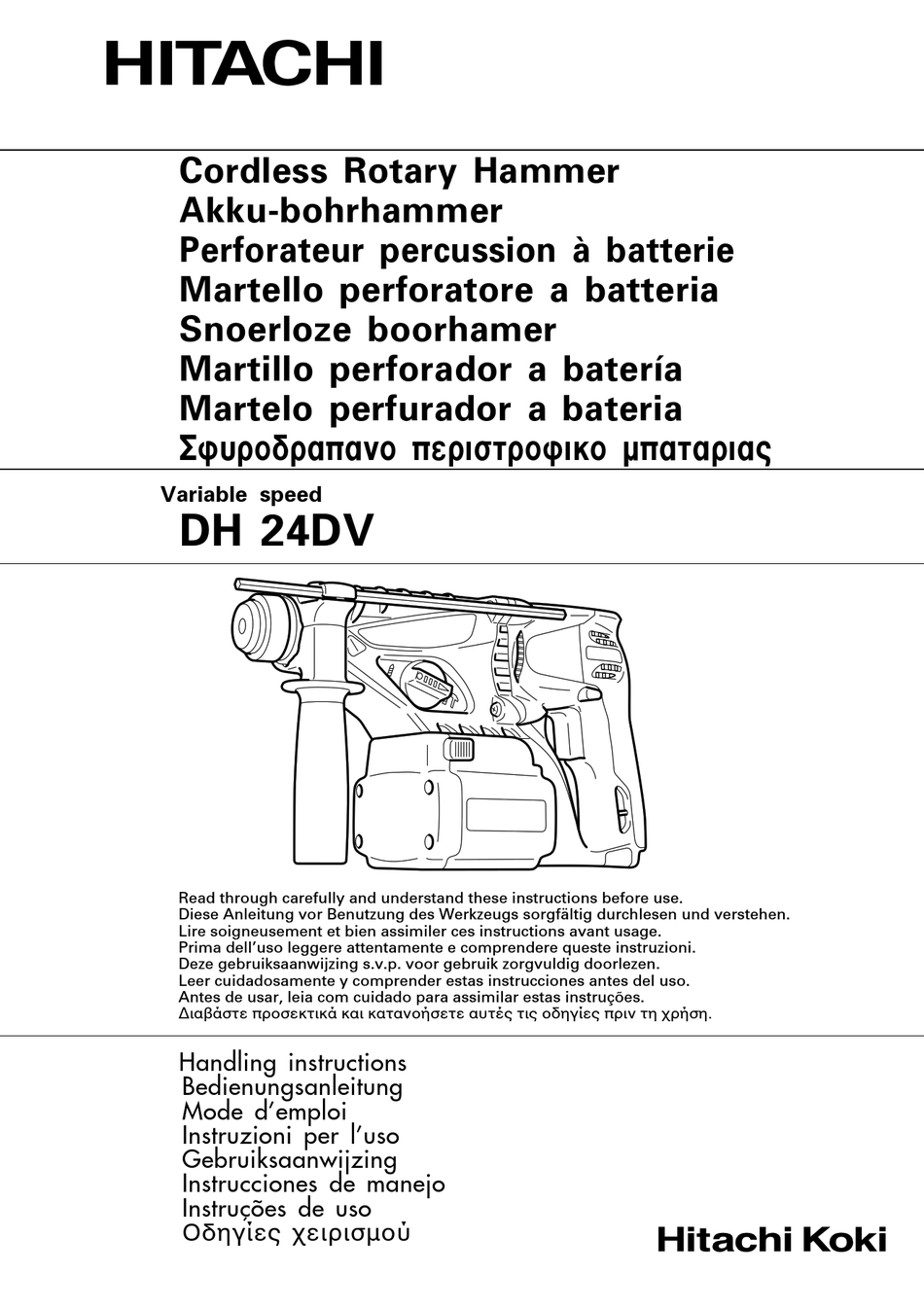

Cordless Rotary Hammer
Akku-bohrhammer
Perforateur percussion à batterie
Martello perforatore a batteria
Snoerloze boorhamer
Martillo perforador a batería
Martelo perfurador a bateria
™Ê˘ÚÔ‰Ú··ÓÔ ÂÚÈÛÙÚÔÊÈÎÔ Ì·Ù·ÚÈ·˜
Variable speed
DH 24DV
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell'uso leggere attentamente e comprendere queste instruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.
Handling instructions
Bedienungsanleitung
Mode d'emploi
Instruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Οδηγίες χειρισµού
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi Koki DH 24DV
Inhaltszusammenfassung für Hitachi Koki DH 24DV
- Seite 1 Martillo perforador a batería Martelo perfurador a bateria ™Ê˘ÚÔ‰Ú··ÓÔ ÂÚÈÛÙÚÔÊÈÎÔ Ì·Ù·ÚÈ·˜ Variable speed DH 24DV Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage.
- Seite 3 (a)M (b)N (c)O...
- Seite 4 3 mm 11.5 mm...
- Seite 5 English Deutsch Français Italiano Rechargeable battery Batterie Batterie rechargeable Batteria ricaricabile Latch Schnapper Loquet Fermo Guide rail of batery Führungsschiene der Batterie Rail guide de la batterie Binario guida della batteria Push Drücken Pousser Spingere Housing Gehäuse Boîtier Alloggiamento Pull out Herausziehen Tirer vers l’extérieur Estrarre...
- Seite 7 Symbols Symbole Symboles Simboli WARNING WARNUNG AVERTISSEMENT AVVERTENZA The following show Die folgenden Symbole Les symboles suivants Di seguito mostriamo i symbols used for the werden für diese Maschine sont utilisés pour l’outil. simboli usati per la machine. Be sure that verwendet.
- Seite 17 Deutsch 3) Persönliche Sicherheit ALLGEMEINE SICHERHEITSHINWEISE FÜR a) Bleiben Sie wachsam, achten Sie auf das, was ELEKTROGERÄTE Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. WARNUNG Benutzen Sie keine Elektrowerkzeuge, wenn Sie Lesen Sie sämtliche Sicherheitshinweise und müde sind oder unter Einfluss von Drogen, Anweisungen durch Alkohol oder Medikamenten stehen.
-
Seite 18: Sicherheitshinweise Für Den Schnurlosen Akku-Bohrhammer
Deutsch e) Halten Sie Elektrowerkzeuge in Stand. Prüfen SICHERHEITSHINWEISE FÜR DEN Sie auf Fehlausrichtungen, sicheren Halt und SCHNURLOSEN AKKU-BOHRHAMMER Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche Tragen Sie Ohrenschützer andere Zustände, die sich auf den Betrieb des Starke und/oder dauerhafte Lärmbelastung kann Elektrowerkzeugs auswirken können. -
Seite 19: Technische Daten
Deutsch TECHNISCHE DATEN ELEKTRO-WERKZEUG Modell DH24DV –1 –1 Leerlaufdrehzahl Save/Power 0 – 500 min / 0 – 1000 min Voll-Last-Schlagrate Save/Power 0 – 2200 min –1 / 0 – 4500 min –1 Beton 24 mm Bohren Stahl 13 mm Kapazität Holz 30 mm 6,2 mm (durchschnitt) ×... - Seite 20 Deutsch SONDERZUBEHÖR (separat zu beziehen) 1. Batterie (EB2420, EB2430HA, EB2433X) Es kann praktisch sein, zusätzliche Batterien bereit zu halten. 2. Bohren von Ankerlöchern (Schlag- und Drehbohrer) Bohrer (Kegelschaft) und Konusschaftadapter Bohrer (kegelschaft) Konusschaftadapter (SDS-Plus Schaft) Dorn Außendurchmesser Konusschaftadapter Anwendbarer Bohrer Morsekonus (Nr.
- Seite 21 Deutsch 4. Löcherbohren und Schneidschraube (nur Drehung) Bohrfutter, Bohrfutteradapter (G) und Bohrfutterschlüssel Spezial- Bohrfutter (13VLR) Bohrfutteradapter (G) schraube (SDS-Plus Schaft) Bohrfutterschlüssel 5. Löcherbohren (nur Drehung) Bohrfutter (13VLA) Bohrfutteradapter (D) (SDS-Plus Schaft) Bohrfutterschlüssel Zum Bohren von Stahl oder Holz: Bohrfuttervorrichtung von 13 mm (einschl Futterschlüssel), Futteradapter. 6.
-
Seite 22: Herausnehmen/Einsetzen Der Batterie
Deutsch LADEN ANWENDUNGEN Vor Gebrauch des Akku-Bohrhammer, den Akkumulator Schlag- und Drehbohrfunktion wie folgt laden. Bohren von Ankerlöchern 1. Den Netzstecker des Ladegerätes in eine Steckdose Bohren von Löchern in Beton Bohren von Löchern in Kachel einstecken. Nur Drehbohrfunktion Beim Anschluß... - Seite 23 Deutsch (4) Zum Entfernen des Bohrers den Griff in Pfeilrichtung Zur Leistung von neuen Batterien usw. ziehen und den Bohrer herausziehen. Da die Batteriechemikalien von neuen Batterien und 2. Sich vergewissern, daß die Batterie richtig angebracht ist. Batterien, die längere Zeit über nicht verwendet wurden, 3.
- Seite 24 Deutsch Tafel 4 ACHTUNG: Übermäßiger Druck wird nicht die Arbeit Mögliche beschleunigen und kann dazu die Bohrerleistung Spitzendurch- Dauerbohrzahl (Löcher) Tiefe und auch die Lebensdauer des Bohrhammers messer (mm) (mm) vermindern. EB2420 EB2430HA EB2433X Der Bohrer kann beim Herausziehen des Bohrhammers aus der Bohrung abbrechen.
-
Seite 25: Instandhaltung Und Nachprüfung
Deutsch Dies kann zum Bohren von Löchern in Holz und in (3) Ziehen Federn einem Metall verwendet werden. Kreuzschlitzschraubenzieher nach vorne und ACHTUNG: entfernen Sie dann die Kohlebürsten. (Abb. 20) Bohren Sie mit dem „SAVE”-Modus keine Löcher (4) Installieren Sie die Bürsten, indem Sie das Verfahren in Holz. - Seite 26 Deutsch Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 103 dB (A) Gemessener A-gewichteter Schalldruck: 92 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß...
- Seite 89 English Nederlands GARANTIEBEWIJS GUARANTEE CERTIFICATE 1 Modelnummer 1 Model No. 2 Serienummer 2 Serial No. 3 Datum van aankoop 3 Date of Purchase 4 Naam en adres van de gebruiker 4 Customer Name and Address 5 Naam en adres van de handelaar 5 Dealer Name and Address (Stempel a.u.b.
- Seite 91 Hitachi Power Tools Europe GmbH Siemensring 34, 47877 willich 1, F. R. Germany Tel: +49 2154 49930 Fax: +49 2154 499350 URL: http://www.hitachi-powertools.de Hitachi Power Tools Netherlands B. V. Brabanthaven 11, 3433 PJ Nieuwegein, The Netherlands Tel: +31 30 6084040 Fax: +31 30 6067266 URL: http://www.hitachi-powertools.nl Hitachi Power Tools (U.
- Seite 92 Representative office in Europe Hitachi Power Tools Europe GmbH 28. 4. 2009 Siemensring 34, 47877 Willich 1, F. R. Germany Head office in Japan Hitachi Koki Co., Ltd. K. Kato Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Board Director Minato-ku, Tokyo, Japan Hitachi Koki Co., Ltd.
