Elektrischer Anschluss
6.11.6 Klemmenbelegung im Klemmenkasten für Zubehör

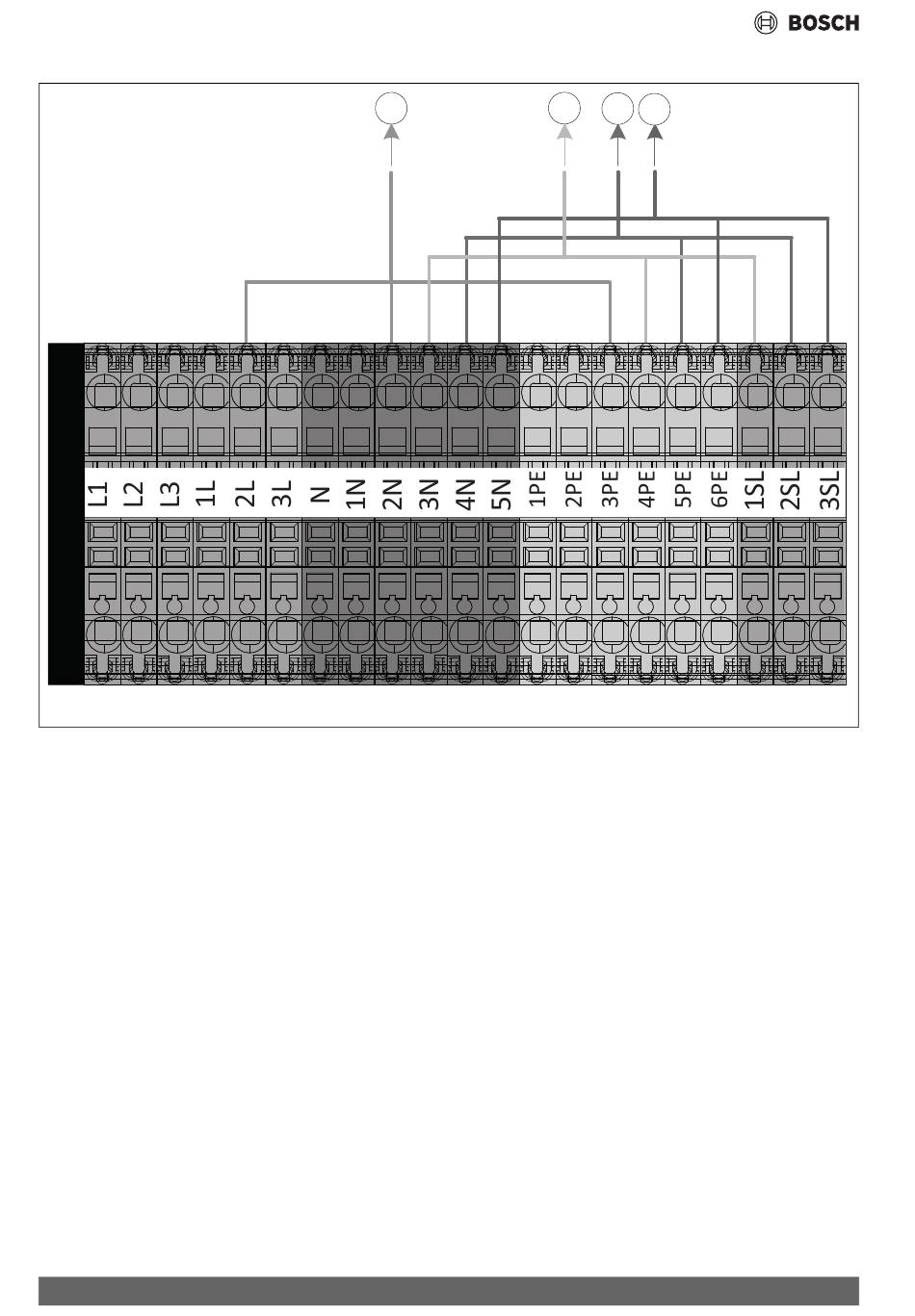

Bild 31 Elektrische Anschlüsse für Zubehör
[1]
230 V~1 N, Ausgang zum Zubehör
[2]
230 V~1 N, Relaisausgang für Umwälzpumpe PC1, Heizkreis
[3]
230 V ~1 N, Relaisausgang zur Zirkulationspumpe PW2, Warm-
wasserzirkulation
[4]
230 V ~1 N, Relaisausgang PK2, Kühlsaison
24
1
2
3
4
Compress 5800i AW – 6721830740 (2022/09)
0010045050-001
