FitEngine 09552 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhalt
Symbole __________________________________________________________ 2
Signalwörter _______________________________________________________ 2
Bestimmungsgemäßer Gebrauch _______________________________________ 2
Sicherheitshinweise __________________________________________________ 3
Trainingsgerät zusammenbauen ________________________________________ 4
Trainingsgerät positionieren ___________________________________________ 7
Batterien in den Trainingscomputer einlegen ______________________________ 7
Funktionen des Trainingscomputers _____________________________________ 8
Benutzung _________________________________________________________ 9
Reinigung und Aufbewahrung _________________________________________ 11
Entsorgung _______________________________________________________ 11
Technische Daten __________________________________________________ 11
Explosionszeichnung und Teileliste ____________________________________ 12
Lieferumfang
•
1 x Haupteinheit
•
1 x Bodenstütze vorne, mit Rollen
•
1 x Bodenstütze hinten
•
1 x Mittelstange
•
1 x Achse
•
2 x Handgriff (rechts & links)
•
1 x Griff bügel
•
2 x Griff stange (rechts & links)
•
2 x Pedalschiene (rechts & links)
•
1 x Trainingscomputer
•
2 x Pedal (rechts & links)
•
Montagematerial
(siehe Aufl istung unter Kapitel „Trai-
ningsgerät zusammenbauen")
•
1 x Gebrauchsanleitung
Den Lieferumfang auf Vollständigkeit und
die Bestandteile auf Transportschäden
überprüfen. Bei Schäden nicht verwen-
den, sondern den Kundenservice kontak-
tieren.
Eventuelle Folien, Aufkleber oder Trans-
portschutz von abnehmen. Niemals das
Typenschild und eventuelle Warnhin-
weise entfernen!
Legendennummern werden folgender-
maßen dargestellt: (1)
09552_Inlay_DE-EN-FR-ES-IT_A5_FE_V3.indb 1
09552_Inlay_DE-EN-FR-ES-IT_A5_FE_V3.indb 1
Bildverweise werden folgendermaßen
dargestellt: (Bild A)
Tastenbezeichnungen werden folgender-
maßen dargestellt: MODE
Displayanzeigen werden folgendermaßen
dargestellt: SPEED

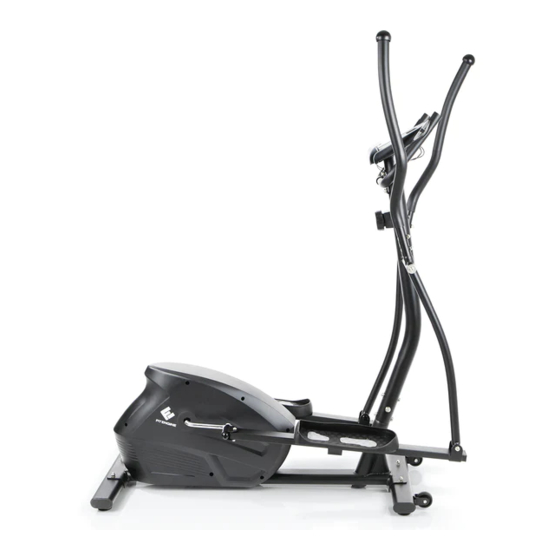

Auf einen Blick
(Bild A)
1 Griff bügel
2 Trainingscomputer
3 Pulsmessser
4 Handgriff rechts
5 Griff stange rechts
6 Pedal rechts
7 Standfuß (verstellbar)
8 Bodenstütze vorne, mit Rollen
9 Halterung für vordere Bodenstütze
10 Pedalschiene rechts
11 Kurbel rechts
12 Bodenstütze hinten
13 Halterung für hintere Bodenstütze
14 Haupteinheit
15 Mittelstange
16 Griff stange links
17 Einstellrad + / - (Drehwiderstand)
18 Ablage
19 Handgriff links
DE
1
06.07.2021 12:03:06
06.07.2021 12:03:06
Inhaltsverzeichnis
Verwandte Anleitungen für FitEngine 09552
Inhaltszusammenfassung für FitEngine 09552
-
Seite 1: Inhaltsverzeichnis
Inhalt Symbole __________________________________________________________ 2 Signalwörter _______________________________________________________ 2 Bestimmungsgemäßer Gebrauch _______________________________________ 2 Sicherheitshinweise __________________________________________________ 3 Trainingsgerät zusammenbauen ________________________________________ 4 Trainingsgerät positionieren ___________________________________________ 7 Batterien in den Trainingscomputer einlegen ______________________________ 7 Funktionen des Trainingscomputers _____________________________________ 8 Benutzung _________________________________________________________ 9 Reinigung und Aufbewahrung _________________________________________ 11 Entsorgung _______________________________________________________ 11 Technische Daten __________________________________________________ 11 Explosionszeichnung und Teileliste ____________________________________ 12... -
Seite 2: Symbole
Liebe Kundin, lieber Kunde, wir freuen uns, dass du dich für den FitEngine Crosstrainer entschieden hast. Solltest du Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktiere den Kundenservice über unsere Website: www.fi t-engine.de Wir wünschen dir viel Freude an deinem FitEngine Crosstrainer. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WARNUNG: Alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen die- ses Gerät versehen ist, beachten. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder Verletzungen verursachen. Das Sicherheitsniveau des Trainingsgerätes kann nur dann gehalten werden, wenn es regelmäßig auf Schäden kontrolliert wird. -
Seite 4: Trainingsgerät Zusammenbauen
Trainingsgerät WARNUNG – Verätzungsge- fahr durch Batteriesäure! zusammenbauen ■ Batterien können bei Verschlucken lebensgefährlich sein. Batterien BEACHTEN! für Kinder und Tiere unerreichbar ■ Um empfi ndliche Bodenbeläge zu aufbewahren. Wurde eine Batterie schützen, eine Folie oder Decke verschluckt, muss sofort medizinische ausbreiten, bevor die Bestandteile Hilfe in Anspruch genommen werden. -
Seite 5: Zusammenbau
• 8 x Federring (Ø8) (7) müssen nach unten zeigen. Die • 10 x Unterlegscheibe, gebogen Hutmuttern dürfen nicht von unten (Ø8*Ø16) angebracht werden, da das Trainings- • 2 x Innensechskantschraube gerät sonst nicht fest auf dem Boden (Ø16*103L) stehen kann. •... - Seite 6 markiert. Die linke Pedalschiene Innensechskantschrauben (A-1), an die linke Kurbel und die rechte fl achen Unterlegscheiben (A-3), Pedalschine an die rechte Kurbel Federringen (A-2) und Innensechs- montieren. Dazu das zuvor abgenom- kantschrauben (A-4) benutzen. mene Montagematerial sowie den 15. Die Schrauben im unteren Teil der Innensechskant- und Maulschlüssel Mittelstange fest anziehen.
-
Seite 7: Trainingsgerät Positionieren
21. Den Trainingscomputer (12) mit die- Über die Rollen an der vorderen Boden- sen Kreuzschlitzschrauben (12-1) an stütze (8) kann das Trainings gerät an den der Mittelstange (4) befestigen. gewünschten Ort geschoben werden. 22. Die zwei Pulsmesskabel (4-6) des Griff bügels (11) mit den Kabeln (12-2) Batterien in den Trainings- des Trainingscomputers (12) verbin- computer einlegen... -
Seite 8: Funktionen Des Trainingscomputers
Funktionen des Trainings- RESET / GO im Einstellungsmodus: computers Taste zum Zurückset- zen des ausgewählten (Bild C) Wertes • Durch Drücken einer der Tasten oder in der Körperfettfunktion: durch Bewegen der Pedale (6) wird der Taste zum Start der Trainings computer (2) eingeschaltet. Körperfettermittlung Sollte der Trainingscomputer während im Stillstand:... -
Seite 9: Benutzung
Pulserholungstest • Ein individuelles Trainingsziel wie folgt einstellen: Mit der Taste MODE Über den Test kann die Entwicklung des den Einstellmodus aktivieren. Die persönlichen Leistungsniveaus kontrol- Anzeige TIME blinkt. Mit den Tasten liert werden. Je schneller sich der Puls UP / RECOVERY und DOWN kann nach Anstregung erholt, desto höher ist nun ein Zeitziel eingeben werden. -
Seite 10: Die Häufi Gsten Fehler Und Wie Du Sie Vermeidest
■ Wir weisen ausdrücklich darauf hin, 7. Der Drehwiderstand ist mit dem dass bei unsachgemäßem Gebrauch Einstellrad + / – (17) einstellbar (Stufe des Trainingsgerätes und übermäßi- 1 – 10): Das Training nach einer gem Training Gesundheitsschäden Aufwärmphase langsam bei einem möglich sind. -
Seite 11: Reinigung Und Aufbewahrung
Sonneneinstrahlung geschützten Ort aufbewahren. Technische Daten Artikelnummer: 09552 Modellnummer: JHK-15654 ID Gebrauchsanleitung: Z 09552 M FE V3 0721 dk Klasse: HC (Heimgebrauch) Max. Belastbarkeit: 150 kg Trainingscomputer Modellnummer: JHK-15654-pc Spannungsversorgung: 3 V DC (2 x 1,5 V-Batterie; AAA) Schutzklasse: Das Trainingsgerät entspricht EN ISO 20957-1 und DIN EN 20957-9... -
Seite 12: Explosionszeichnung Und Teileliste
Explosionszeichnung und Teileliste (Bild J) Teilenr. Bezeichnung Anzahl Abmessungen Geräterrahmen 1120*180*460 mm Innensechskantschraube M8*P1.25*20 mm Federring Ø 8 mm Unterlegscheibe, gebogen Ø 8 mm*Ø 16 mm Standfuß mit Rollen, vorne 40*80*495 mm Flachkopfschraube M8*P1.25*53 mm Unterlegscheibe, fl ach Ø8*Ø16 Hutmutter Standfuß, hinten 40*80*495 mm Hauptstange / zentrale Griff... - Seite 13 Teilenr. Bezeichnung Anzahl Abmessungen Schraubenschlüssel 13 – 15 Innensechskantschlüssel 5 mm Schraubenschlüssel 17 – 19 Multifunktionswerkzeug (Schraubenschlüssel mit Kreuzschlitz- schraubendreher) Innensechskantschraube M16*54 mm Federring Ø8*2t Unterlegscheibe, fl ach Ø8*Ø16 Innensechskantschraube M8*P1.25*20L Sechskantschraube M8*P1.25*40 mm Mutter, selbstsichernd Flachkopfschraube M8*P1.25*40mm 09552_Inlay_DE-EN-FR-ES-IT_A5_FE_V3.indb 13 09552_Inlay_DE-EN-FR-ES-IT_A5_FE_V3.indb 13 06.07.2021 12:03:41 06.07.2021 12:03:41...
