4. Montage und elektrischer Anschluss
GEFAHR
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung
abdecken!
Nicht in der Nähe von Störquellen wie E-Herden, Kühlschränken, Zugluft oder Sonneneinstrahlung mon-
tieren. Dies beeinflusst die Temperaturmessung des Reglers.
4.1
Tragring montieren und Gerät anschließen
• Tragring (1) auf eine Gerätedose montieren.
Kennzeichnung „Top" = oben beachten.
Beiliegende Dosenschrauben verwenden.
• KNX (5) anschließen.
• Optional externen Sensor (4) anschließen.
4.2
Externen Sensor anschließen
Es kann nur einer der folgenden Sensoren angeschlossen werden:
− Temperatur-Fernfühler (Art.-Nr.: FF NTC)
− externe Schaltkontakte (z. B. Installationstaster oder Reed-Kontakte)
Technische Daten beachten:
− Leitungstyp (J-Y(St)Y 2×2×0,8)
− zulässige Leitungslänge (max. 25 m)
− Anzahl der externen Schaltkontakte (max. 20 in Parallel- oder Reihenschaltung)
Keine externen Spannungen anschließen.
KNX Raumcontroller LS TOUCH
Produktdokumentation

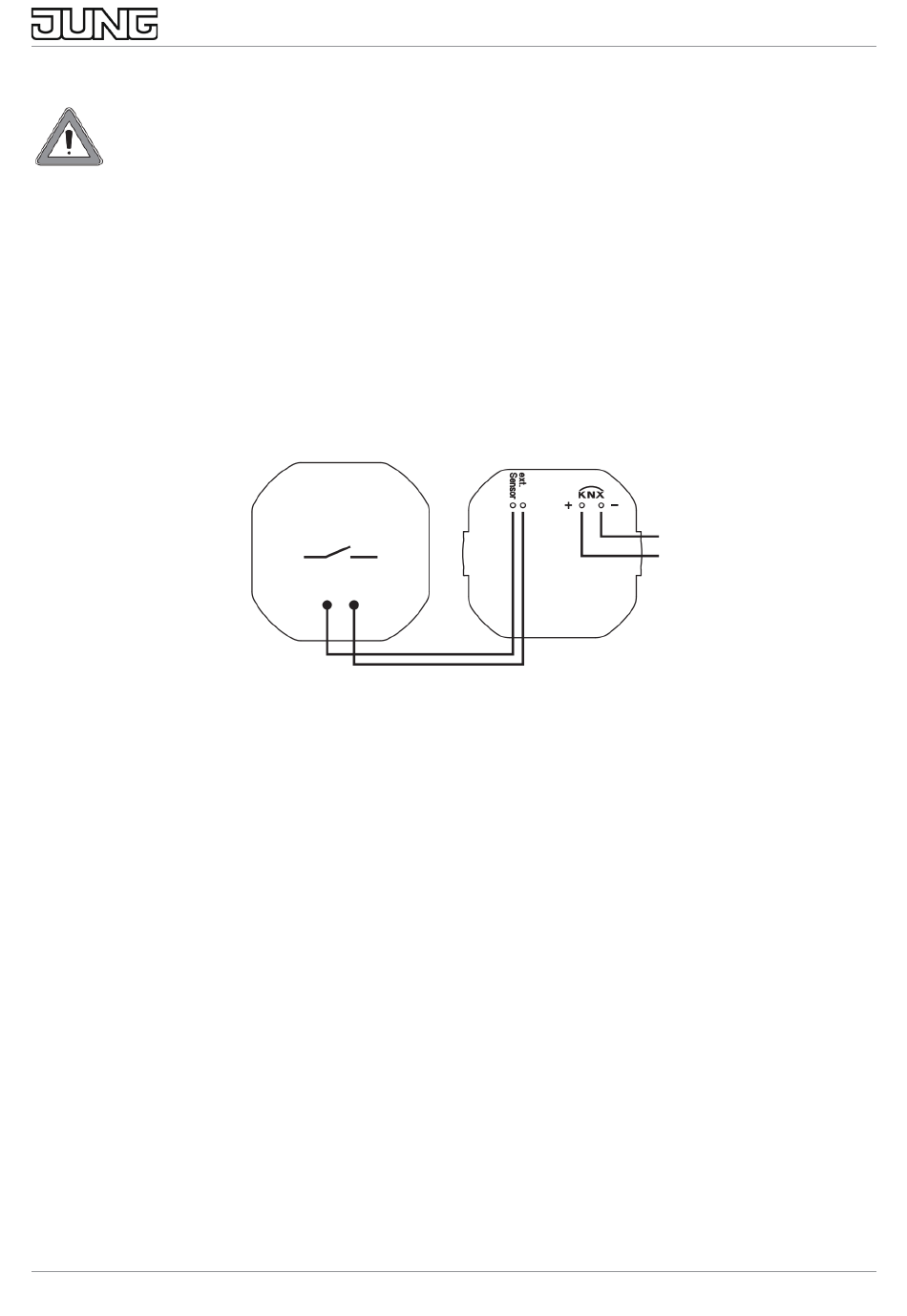

Abb. 2: Gerät anschließen
Montage und elektrischer Anschluss
Tragring montieren und Gerät anschließen
