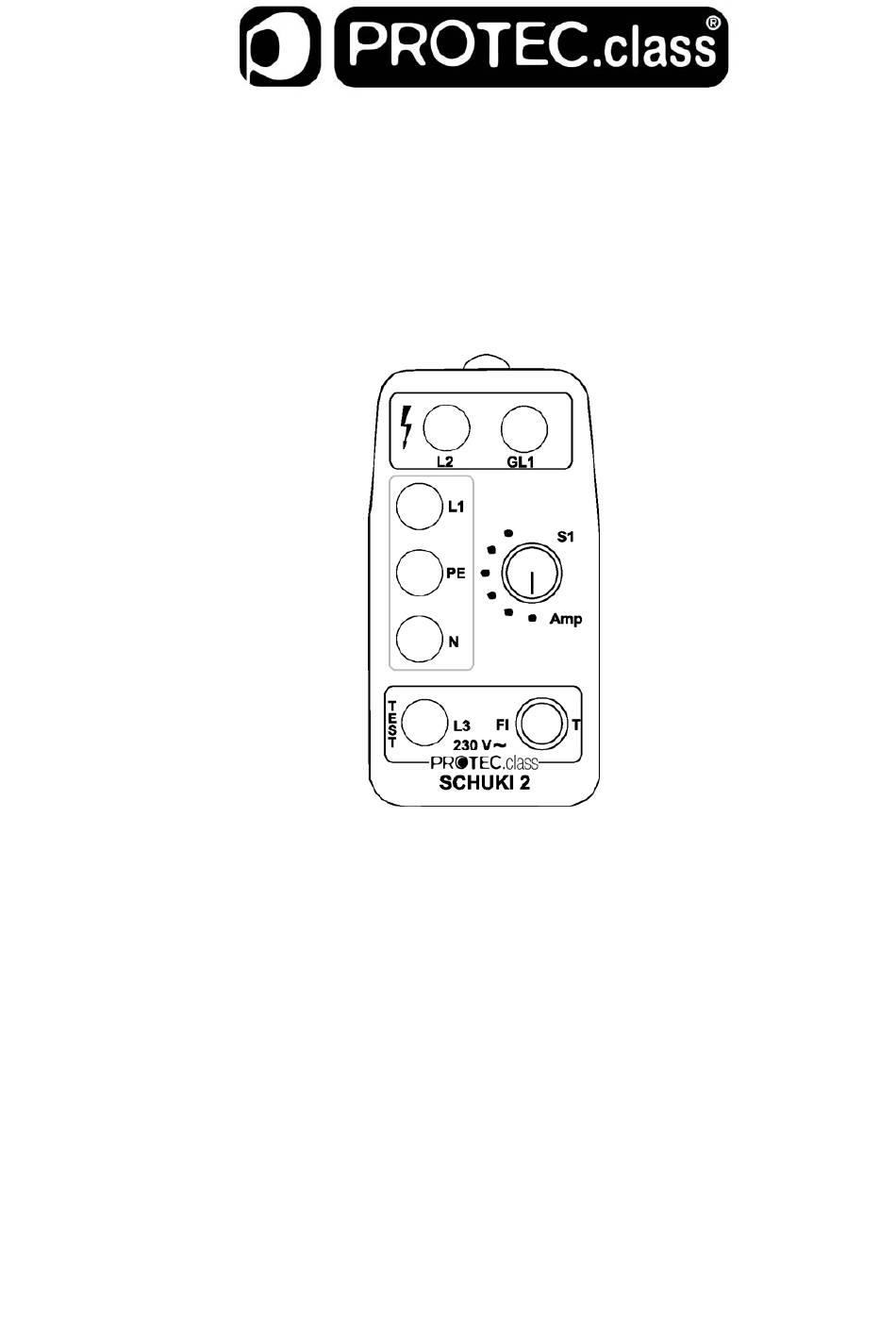

- Seite 1 Art. Nr.: 05100600 FI- und Steckdosentester Bedienungsanleitung...
- Seite 2 ( 2 ) ( 4 ) ( 6 ) ( 7 ) ( 8 ) ( 9 ) - 2 -...
- Seite 3 ( 10 ) ( 11 ) ( 12 ) Das Testgerät für Steckdosen, Verbindungskabel und FI-Schutzschaltungen in 230V-Anlagen und alten Anlagen mit „klassischer Nullung”. Steckdosen und Verbindungskabel werden auf die richtige Beschaltung der Leiter getestet. FI-Schutzschaltungen werden auf Wirksamkeit durch Einstellen des Nennfehlerstromes getestet. Sicherheitsmaßnahmen Achtung! - Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig...

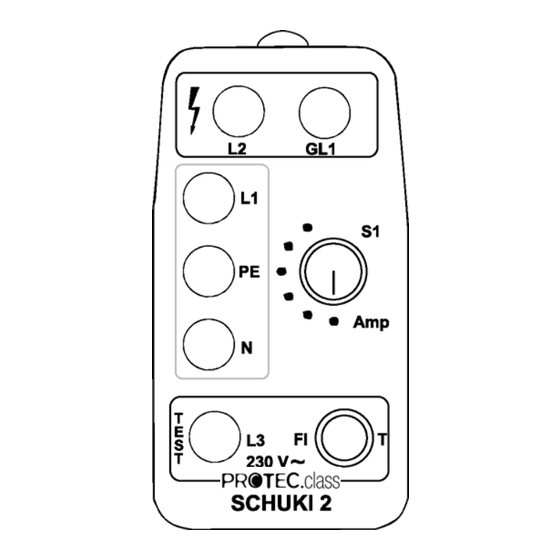

- Seite 4 Gerätebeschreibung Der Tester wird mit seinem Stecker direkt in die zu prüfende Steckdose der Anlage gesteckt. Die Berührungselektrode an der Stirnseite des Gehäuses arbeitet nach dem Prinzip des Phasenprüfers. Funktionen Der Tester ist in drei Bereiche unterteilt: der rote Warnbereich gibt Hinweise zur Funktion des Schutzleiters. ...
- Seite 5 Fehleranzeigen Kein Stromfluss Es leuchtet keine Lampe. Berühren Sie zusätzlich den Fingerkontakt. Glimmt weiterhin keine Lampe auf, ist der Phasenleiter nicht geschaltet. Glimmt eine der Lampen im gelben Bereich, so liegt der Phasenleiter an dem jeweiligen Anschluss. Bild 3: Phasen- und Neutralleiter vertauscht! Die Lampen N, L1 und L2 leuchten.
- Seite 6 Bild 10: Schutzleiterwiderstand ~ 0! Alle Lampen im gelben Bereich leuchten auf (L1, N und PE). Die Glimmlampe GL1 leuchtet beim berühren des Fingerkontaktes. Die Lampe L3 leuchtet zusätzlich beim Drücken der Taste T auf. Nach dem Auslösen der FI-Schutzschaltung erlöschen alle Lampen. Sollte die Schutzschaltung nicht auslösen, siehe Bild 2 (Klassische Nullung) oder Bild 12.
- Seite 7 - 7 -...
- Seite 8 Würth Elektrogroßhandel GmbH & Co. KG PROTEC-Produktmanagement Ludwig-Erhard-Straße 21-39 65760 Eschborn - 8 -...
