PROFview XL
8.2 Einfacher Anschluss für Messungen bei Anlagenstillstand
Sind an allen Busteilnehmern D-Sub-Stecker mit zusätzlicher Service-Buchse
kann der PROFview XL entsprechend Abbildung einfach dort aufgesteckt wer-
den. Ist ein D-Sub-Stecker ohne Servicebuchse verbaut, kann das D-Sub-
Adapterkabel unter diesen gesteckt werden.
Bei M12-Steckern muss das mitgelieferte T-Stück (siehe Seite 7) temporär in
den Bus eingebaut werden. Am Anfang und am Ende des Busses ist unbe-
dingt die korrekte Terminierung zu beachten.

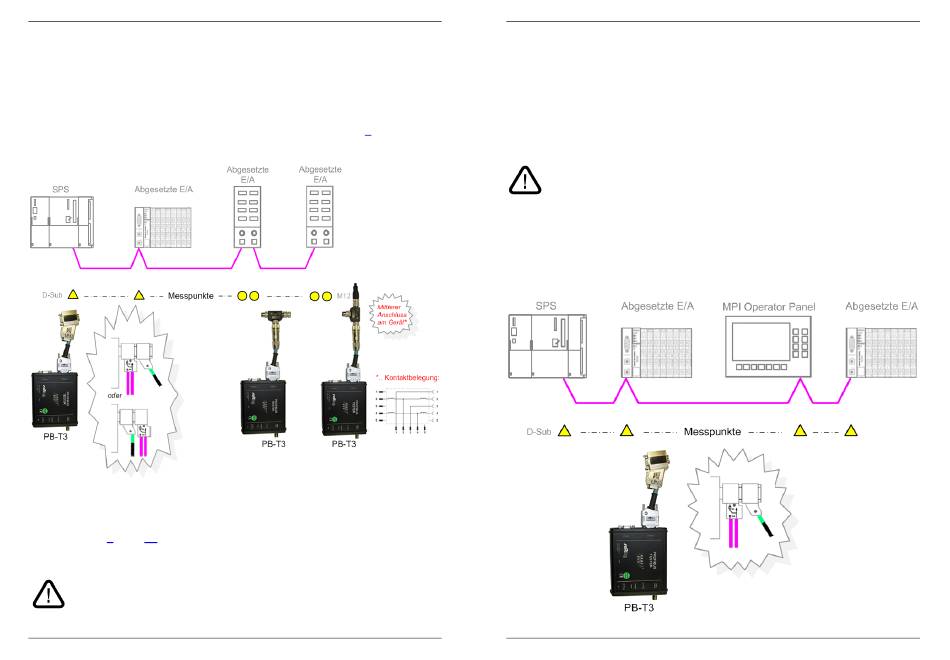

Abb. 9: Einfache Messen an D-Sub und M12-Anschlüsse
Bei direktem Kabelanschluss muss eine Serviceschnittstelle BC-PBMB-PB-S
(siehe Seiten
8
und 18) zumindest temporär, besser permanent, eingebaut
werden.
Achtung: Bei allen diesen Anschlussvarianten wird der Bus aufget-
rennt, was eine Abschaltung aller an den PROFIBUS angeschlosse-
nen Geräte einschließlich der SPS, d.h. einen Anlagenstillstand, er-
fordert.
Indu-Sol GmbH
Anschluss an PROFIBUS DP
Seite 15
Anschluss an PROFIBUS DP
8.3 Anschluss für Messungen an laufenden Anlagen
Um mit dem PROFview XL an einer laufenden Anlage messen zu können,
sind entsprechende Anschlussmöglichkeiten erforderlich. Falls solche Mess-
punkte in einer bestehenden Anlage nicht vorhanden sind, ist eine Um- bzw.
Nachrüstung bei Anlagenstillstand empfehlenswert. Damit wird die zukünftige
Wartung erheblich vereinfacht.
Achtung: Bei Um- bzw. Nachrüstungen von Messpunkten wird der
Bus aufgetrennt, was eine vorherige Abschaltung aller an den PRO-
FIBUS angeschlossenen Geräte einschließlich der SPS, d.h. einen
Anlagenstillstand, erfordert.
8.3.1
Anschlussart D-Sub-Stecker mit Service-Buchse
Sind an allen Busteilnehmern D-Sub-Stecker mit zusätzlicher Service-Buchse
kann der PROFview XL entsprechend Abbildung einfach dort aufgesteckt wer-
den.
Seite 16
