Softwareinstallation
Achtung: Die PC-Software „PROFIBUS Diagnostics Suite", welche
auch den notwendigen USB-Treiber beinhaltet, muss vor dem ersten
Anschluss des PROFview XL an den PC oder das Notebook installiert
werden. Siehe Seite 11.
Die PC-Software „PROFIBUS Diagnostics Suite" wird auf CD-ROM mitgelie-
fert. Für die Installation werden Administratorrechte benötigt. Startet die CD-
ROM nach dem Einlegen nicht automatisch, bitte im Hauptverzeichnis die
Datei „start.exe" manuell aufrufen.
Zukünftige Updates finden Sie im Internet auf der Webseite
sol.com.
6
Netzanschluss
Die Stromversorgung mit 24 VDC erfolgt über das mitgelieferte externe Netz-
teil mit Weitbereichseingang für den Anschluss an Netze von 100 bis 240 VAC
50/60 Hz. Der Netzgerätestecker und die entsprechende Buchse am PROF-
view XL sind mit einem verriegelbaren Bajonettverschluss ausgestattet.

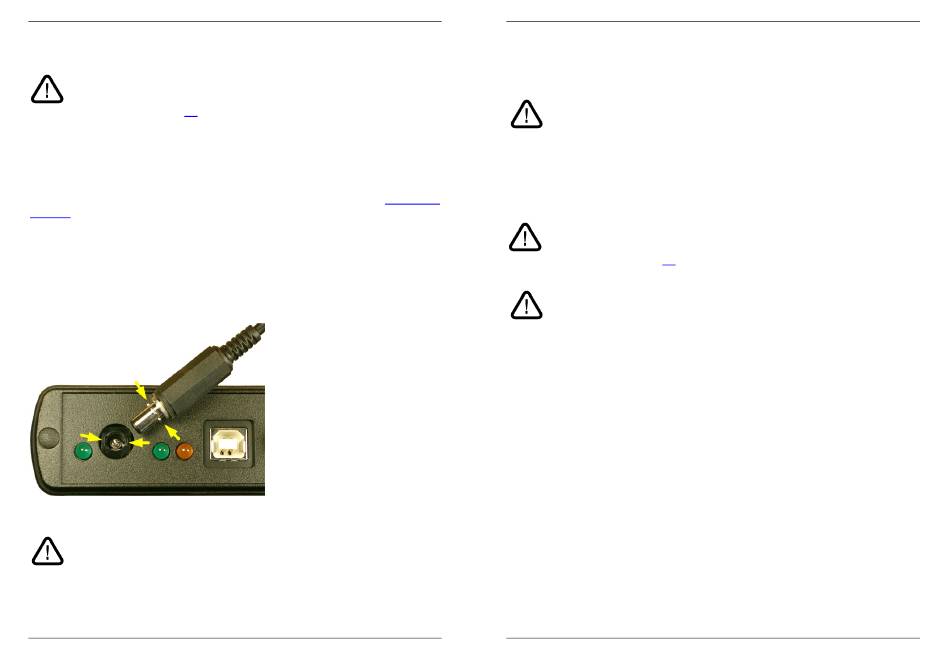

Abb. 7: Verriegelbarer Bajonettverschluss
Achtung: Der Stecker ist vorsichtig, nur mit ganz leichtem Druck, in
die Buchse einzuführen, so dass die Rastnocken am Stecker in die
seitlichen Nuten der Buchse gleiten. Bis zum Anschlag eingeführt,
wird der Stecker dann durch Rechtsdrehung um 90° verriegelt.
Indu-Sol GmbH
Softwareinstallation
www.indu-
Seite 11
Gerät mit PC verbinden
Durch Einstecken des Netzkabels in das Tischnetzteil und des Netzsteckers in
die Netzsteckdose ist der PROFview XL betriebsbereit. Dies wird durch die
LED "Ein " am Gerät angezeigt.
Achtung: Zur Vermeidung von Betauung müssen Gerät und Netzteil
vor Verbindung mit dem Netz Raumtemperatur annehmen. Dies kann
bis zu 60 Minuten dauern.
7
Gerät mit PC verbinden
Die Verbindung zum PC bzw. Notebook erfolgt über das mitgelieferte USB-
Kabel.
Achtung: Die PC-Software „PROFIBUS Diagnostics Suite", welche
auch den notwendigen USB-Treiber beinhaltet, muss vor dem ersten
Anschluss des PROFview XL an den PC oder das Notebook installiert
werden. Siehe Seite 11.
Achtung: Verbinden Sie das Gerät vorzugsweise direkt mit einem
USB-Port am PC oder Notebook. Bei Anschluss über externe USB-
Hubs oder an Docking-Stationen von Notebooks können Probleme
auftreten.
Installation und grundlegende Bedienung der PC-Software sind im sepa-
raten Handbuch „PROFIBUS Diagnostics Suite - Erste Schritte" be-
schrieben.
Seite 12
Handbuch
© 2010
