PROFview XL
2
Lieferumfang
Der Lieferumfang des PROFview XL besteht aus folgenden Teilen:
•
PROFview XL
•
PROFIBUS-Zubehör:
Adapterkabel D-Sub und M12
o
PROFIBUS M12 T-Stück und Abschlusswiderstand
o
Bustrenner D-Sub
o
Adapterleiterplatte für Oszilloskop-Anschluss
o
•
Stromversorgung:
Netzteil AC/DC, Typ FW7400/24 mit Adapterkabel, 2 m
o
Netzkabel, 1.8 m, mit Steckervarianten für Europa oder USA
o
•
CD-ROM mit Treiber- und PC-Software sowie ausführlicher Online-
Hilfe in Deutsch und Englisch
•
Handbücher PROFview XL und „Erste Schritte" für PC-Software
PROFIBUS Diagnostics Suite
•
USB Kabel, 3 m
•
Koffer
1

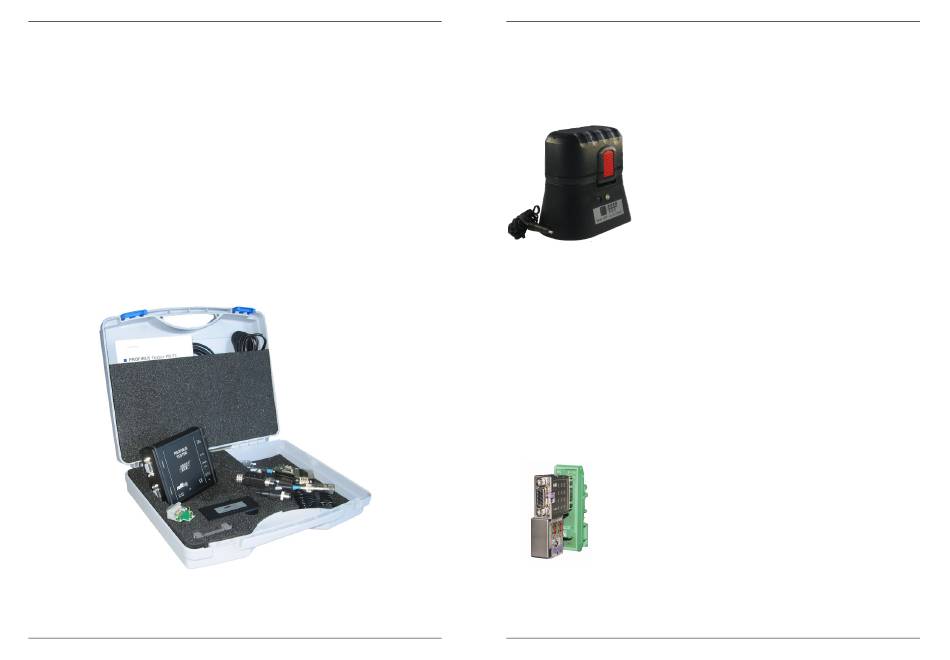

Abb.
: PROFview XL mit Zubehör im Tragekoffer
Indu-Sol GmbH
Lieferumfang
Optionales Zubehör
3
Optionales Zubehör
3.1 Mobile Stromvorsorgung
Die mobile Stromvorsorgung ermöglicht eine Betriebsdauer von bis zu 8 h.
Zum Lieferumfang gehören Ladestation und Tragetasche.
2
Abb.
: Mobile Stromversorgung
Artikelnummer: 00010405
3.2 D-Sub-Serviceschnittstelle mit aktivem Busabschluss
Mit der D-Sub-Serviceschnittstelle kann ein PROFIBUS-Messzugangspunkt
geschaffen werden, wenn vorhandene D-Sub-Stecker keine Service-Buchse
haben oder wenn die Busteilnehmer über Klemmleiste angeschlossen sind.
Die Serviceschnittstelle kann den Abschlusswiderstand des D-Sub-Steckers
speisen und deshalb als aktiver Busabschluss am Busanfang oder Busende
eingesetzt werden.
Lässt die Steuerung das Entfernen und Hinzufügen von Busteilnehmern wäh-
rend des laufenden Betriebs zu, ist ein solcher externer Busabschluss die
Voraussetzung, um den ersten und letzten Busteilnehmer austauschen zu
können, ohne dass es zu Busfehlern kommt.
Abb. 3: D-Sub-Serviceschnittstelle für Messungen an laufenden Anlagen
Das kompakte Gerät wird wie eine Reihenklemme auf Hutschiene montiert
und extern mit 24 VDC versorgt. Im Lieferumfang ist ein PROFIBUS-Stecker
Seite 7
