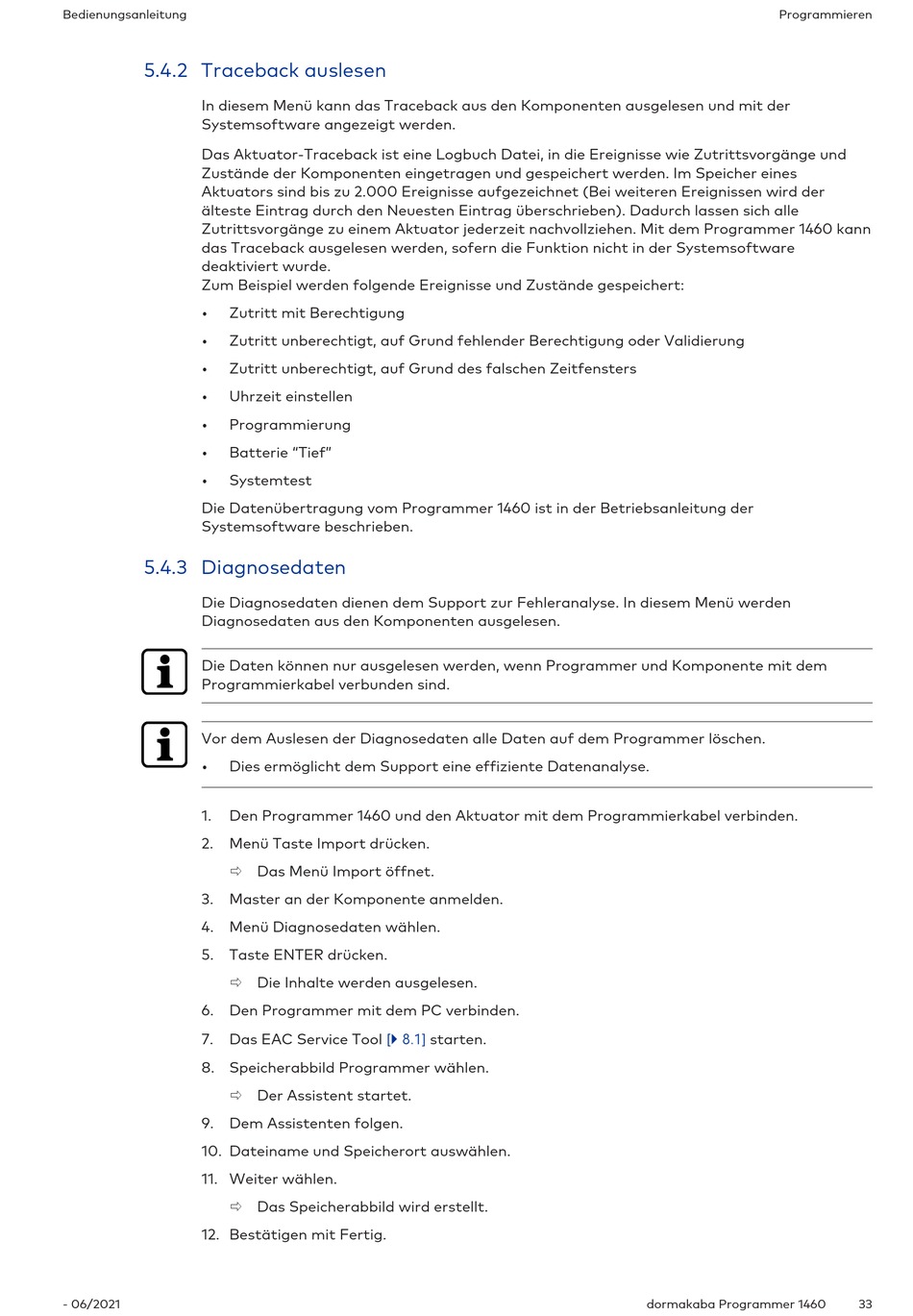

5.4.2 Traceback auslesen

In diesem Menü kann das Traceback aus den Komponenten ausgelesen und mit der
Systemsoftware angezeigt werden.
Das Aktuator-Traceback ist eine Logbuch Datei, in die Ereignisse wie Zutrittsvorgänge und
Zustände der Komponenten eingetragen und gespeichert werden. Im Speicher eines
Aktuators sind bis zu 2.000 Ereignisse aufgezeichnet (Bei weiteren Ereignissen wird der
älteste Eintrag durch den Neuesten Eintrag überschrieben). Dadurch lassen sich alle
Zutrittsvorgänge zu einem Aktuator jederzeit nachvollziehen. Mit dem Programmer 1460 kann
das Traceback ausgelesen werden, sofern die Funktion nicht in der Systemsoftware
deaktiviert wurde.
Zum Beispiel werden folgende Ereignisse und Zustände gespeichert:
Zutritt mit Berechtigung
Zutritt unberechtigt, auf Grund fehlender Berechtigung oder Validierung
Zutritt unberechtigt, auf Grund des falschen Zeitfensters
Uhrzeit einstellen
Programmierung
Batterie "Tief"
Systemtest
Die Datenübertragung vom Programmer 1460 ist in der Betriebsanleitung der
Systemsoftware beschrieben.

5.4.3 Diagnosedaten

Die Diagnosedaten dienen dem Support zur Fehleranalyse. In diesem Menü werden
Diagnosedaten aus den Komponenten ausgelesen.
Die Daten können nur ausgelesen werden, wenn Programmer und Komponente mit dem
Programmierkabel verbunden sind.
Vor dem Auslesen der Diagnosedaten alle Daten auf dem Programmer löschen.
Dies ermöglicht dem Support eine effiziente Datenanalyse.
1.
Den Programmer 1460 und den Aktuator mit dem Programmierkabel verbinden.
2.
Menü Taste Import drücken.
ð Das Menü Import öffnet.
3.
Master an der Komponente anmelden.
4.
Menü Diagnosedaten wählen.
5. Taste ENTER drücken.
ð Die Inhalte werden ausgelesen.
6. Den Programmer mit dem PC verbinden.
7.
Das EAC Service Tool
8. Speicherabbild Programmer wählen.
ð Der Assistent startet.
9. Dem Assistenten folgen.
10. Dateiname und Speicherort auswählen.
11. Weiter wählen.
ð Das Speicherabbild wird erstellt.
12. Bestätigen mit Fertig.
- 06/2021
starten.
[} 8.1]
Programmieren
dormakaba Programmer 1460
33
