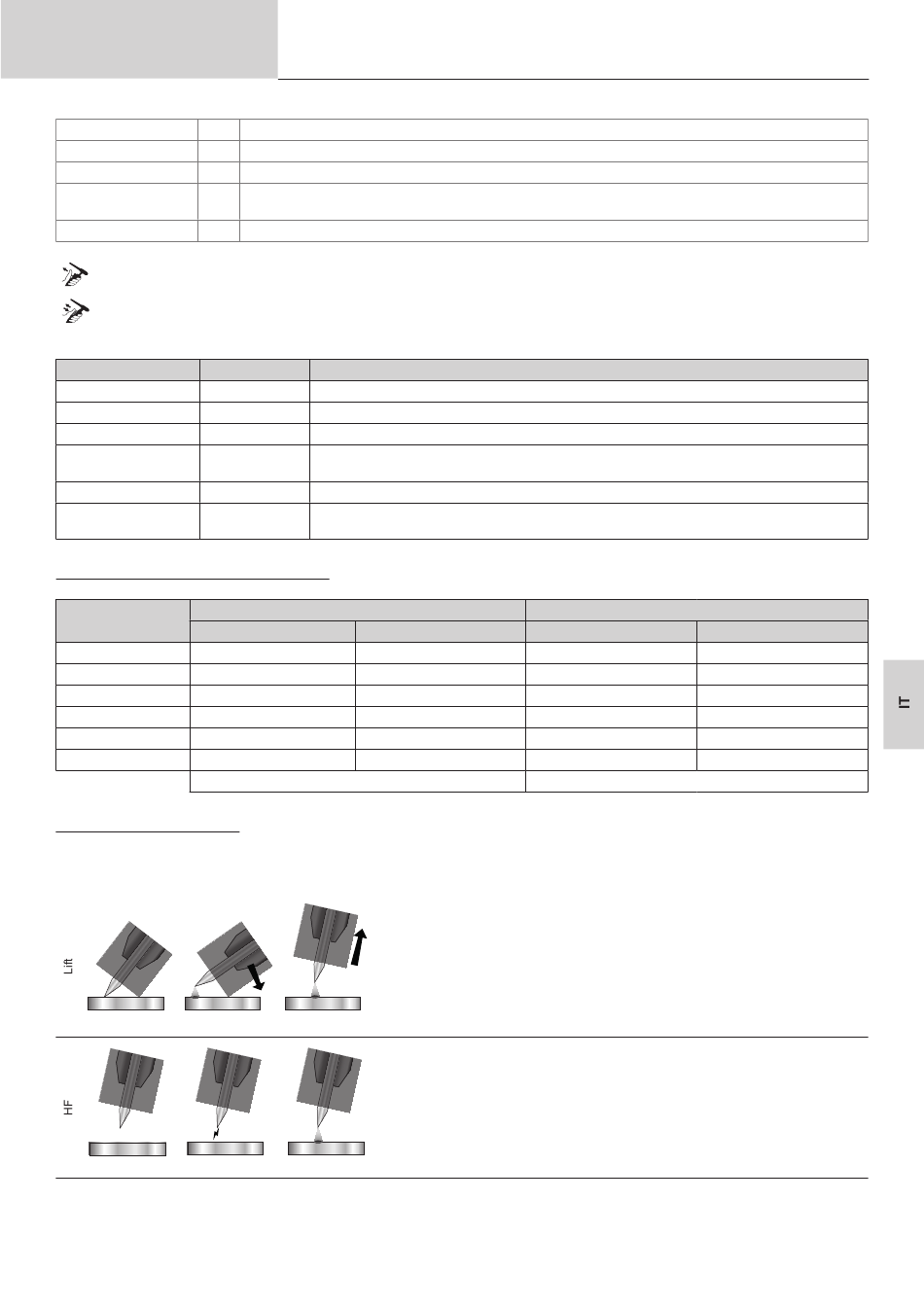

Manuale di utilizzo
Forma d'onda -
Corrente fredda %
Tempo freddo %
Frequenza della pul-
Hz
sazione
Durata dello step min
*la regolazione della durata dello Step permette in modalità 2T di gestire la durata dello Step configurato con il rilascio del pulsante torcia, il
ciclo terminerà dallo Step di uscita fino all'ultimo.
*la regolazione della durata dello Step permette in modalità 4T e con una torcia doppio pulsante di passare di Step solamente premendo e
rilasciando il pulsante 2.
Parametri avanzati in modo di visualizzazione «Avanzata» solamente:
Parametri avanzati Regolazione
Livello HF
Durata HF 0.01 - 3 s
Tensione di rottura OFF, 0 - 50 V
Tempo prima della
rottura
Tensione di incollaggio OFF, 0 - 50 V
Tempo prima dell'incol-
laggio
SCELTA DEL DIAMETRO DELL'ELETTRODO
Ø Elettrodo (mm)
Tungsteno puro
1
1.6
2
2.5
3.2
4
SCELTA DEL TIPO DI INNESCO
Lift : avvio per contatto (per i luoghi sensibili alle perturbazioni HF).
HF : innesco alta frequenza senza contatto dell'elettrodo tungsteno sul pezzo.
Touch.HF : accensione ad alta frequenza temporizzata dopo il contatto dell'elettrodo di tungsteno con il pezzo
1 2
1 2
Traduzione delle istruzioni
originali
Forma d'onda della parte pulsata
Seconda corrente di saldatura detta «fredda»
Bilanciamento del tempo di corrente calda (I) della pulsazione
Frequenza della pulsazione
Durata della corrente di saldatura dello step o in modalità pulsante torcia (*).
Descrizione
1 - 10 Indice di regolazione della tensione da 5 kV a 14 kV
Tempo HF prima di fermarlo
Tensione d'arco superiore prima dell'arresto del generatore di saldatura
0 - 10 s Durata della presa in carico della tensione di rottura
Tensione d'arco inferiore prima dell'arresto del generatore di saldatura (anti-sticking)
0 - 10 s Durata della presa in carico della tensione di incollaggio
TIG DC
Tungsteno con ossidi
10 > 75
60 > 150
75 > 180
130 > 230
160 > 310
275 > 450
Circa = 80 A par mm de Ø
3
1- Posizionare l'ugello della torcia e la punta dell'elettrodo sul pezzo e azio-
nare il pulsante della torcia.
2- Inclinare la torcia fino a quando una distanza di circa 2-3 mm separa la punta
dell'elettrodo dal pezzo. L'arco si innesca.
3-Rimettere la torcia in posizione normale per iniziare il ciclo di saldatura.
3
1- Posizionare la torcia nella posizione di saldatura sopra il pezzo (circa 2-3 mm di
spazio tra la punta dell'elettrodo e il pezzo).
2- Premere il pulsante torcia (l'arco viene innescato senza contatto utilizzando
impulsi di accensione ad alta tensione HF).
3- La corrente iniziale di saldatura scorre, la saldatura continua secondo il ciclo di
saldatura.
Tungsteno puro
10 > 75 15 > 55 A
60 > 150 45 > 90 A
100 > 200 65 > 125 A
170 > 250 80 > 140 A
225 > 330 150 > 190 A
350 > 480 180 > 260 A
TITANIUM
TIG AC
Tungsteno con ossidi
10 > 70 A
60 > 125 A
85 > 160 A
120 > 210 A
150 > 250 A
240 > 350 A
Circa = 60 A per mm de Ø
