Fig.18
Grossissement：10×
Ouverture numérique：0.25
du Diaphragme à Iris d'Ouverture
Fig.19
①
Spécimen
3. Quand le spécimen est mis au point, serrez l'en-
semble de verrouillage (à la Fig.16) afin de donner
une limite de hauteur à la table à objet. De cette
façon, seule la table à objet peut s'abaisser, évitant
la fausse opération et le dommage au spécimen.
●
La tension serrée du bouton rotatif de mise au point
grossière a déjà été ajustée avant de quitter l'usine.
En cas desserré (par exemple, la table à objet glisse
vers le bas par son poids), veuillez visser le collier
d'ajustement de la tension ③ à la position correcte
à l'aide de la clé fournie.

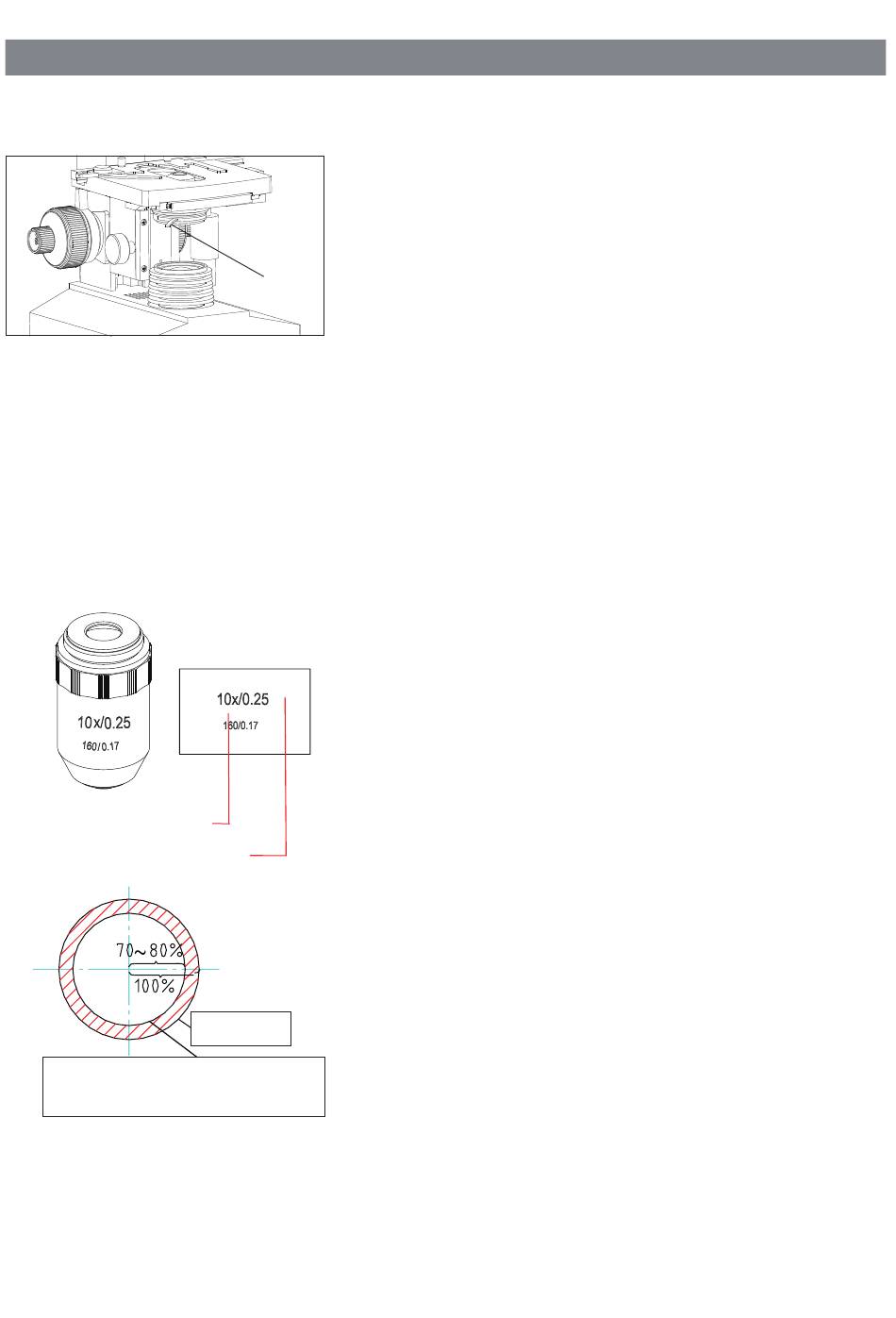

3.2.4 Ajustement du Condenseur (Fig.18)
Tournez le bouton rotatif de mise au point du con-
denseur afin de déplacer le condenseur vers le haut
et le bas. Soulevez le condenseur lors de l'utilisation
de l'objectif de haut grossissement, et descendez-le
lors de l'utilisation de l'objectif de bas grossissement.
★
Le condenseur et l'objectif sont coaxiaux. Ils ont été
ajustés avant de quitter l'usine, donc, l'utilisateur n'a
pas besoin de les ajuster par lui-même (la distance
entre le haut du condenseur et la table à objet doit
être comprise dans la plage de 0,03 mm à 0,4 mm.)
La plus haute position du condenseur a aussi été
★
ajustée. Elle n'a pas non plus besoin de toute opéra-
tion de l'utilisateur.
3.2.5 Ajustement du Diaphragme à Iris
d'Ouverture (Fig.18, 19)
Tournez le levier du diaphragme à iris d'ouverture ①
afin d'ajuster le diaphragme à iris d'ouverture.
Généralement, réglez le diaphragme à iris
d'ouverture à 70-80% de l'ouverture numérique
de l'objectif utilisé fournira une image avec le
bon contraste.
