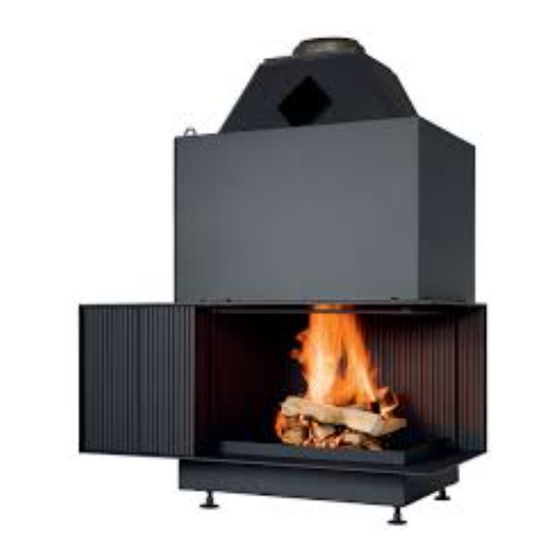

- Seite 1 Aufbauanleitung Urfeuer Eck 50-88-44 rechts ©2021...
-
Seite 2: Inhaltsverzeichnis
Wenn Sie nach dieser Anleitung vorgehen und die Arbeiten fachgerecht durchführen, ist ein sicherer, ener- giesparender und umweltschonender Betrieb der Feuerstätte gewährleistet. Dargestellte Abbildungen erhe- ben keinen Anspruch auf Vollständigkeit. Technische und Sortiments-Änderungen vorbehalten. Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. (1.8) © 2021 Brunner GmbH... -
Seite 3: Gerätebeschreibung
3. Doppelklappe D=250 mm handbedient, Teilenummer N003085-01 4. Doppelklappe D=250 mm motorisch, Teilenummer N003085-02 Sämtliche Urfeuer-Kamine sind für den direkten Anschluss an den Schornstein vorgesehen und mit einem Funkenschutzgitter, einer Glutschutzleiste und einer integrierten Absperrklappe ausgestattet. © 2021 Brunner GmbH (1.8) -
Seite 4: Sicherheitshinweise
Mindestabstand von 5 cm eingehalten werden. Dieser Abstand muss belüftet sein. Zu Feuerstätten-Oberflächen aus Metall muss ein wesentlich größerer Abstand eingehalten wer- den. Unzulässige Brennstoffe Verwenden Sie als Zündhilfe niemals Stoffe wie Benzin, Spiritus o. Ä.! Ungeeignete Brennstoffarten, -qualitäten oder -mengen können zu Schäden führen. (1.8) © 2021 Brunner GmbH... -
Seite 5: Reinigung Und Wartung
Glutschutzleiste ein. Den Kamin nur unter Aufsicht betreiben! LIEFERUMFANG Das Grundgerät wird vormontiert auf einer Palette geliefert. Die Feuerraumauskleidung liegt als eigene Ver- packungseinheit bei. Weitere Bauteile (Feuerraumfortführung, Anbaurahmen, etc.) werden in weiteren Ver- packungseinheiten geliefert. © 2021 Brunner GmbH (1.8) -
Seite 6: Baugruppen
Übersicht Urfeuer 50/88/44 rechts Pos. Teilenr. Bezeichnung Pos. Teilenr. Bezeichnung D023003 Korpus komplett D023004-02 Anbaurahmen gesamt D023012 Absperrklappe D024015 Abgassammler D023009 Funkenschutzrahmen D023010 Feuerramauskleidung Guss D023013 Glutschutzleiste D015120 Luftanschlusstutzen d250 D023023 Umlenkplatte I008223 Rauchgasrohr 300 (1.8) © 2021 Brunner GmbH... - Seite 7 Baugruppe Korpus Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung D021084 Revisionsdeckel Seilrolle D020082 Revisionsdeckel Gegengewichte D015097 Blinddeckel 280 D015096 Blinddeckel 250 D020031 Frontblech Baugruppe Funkenschutzmechanik © 2021 Brunner GmbH (1.8)
- Seite 8 Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung Stk. D020100 Seilrollenaufhängung links 2001902 Edelstahlseil L = 800 mm I047124 Seilrolle Bleche D60 I003212 Führungsrollenhalter links D021071 Türschiene links D021070 Türschiene rechts I003247 Führungsrollenhalter rechts D020092 Seilrollenaufhängung (1.8) © 2021 Brunner GmbH...
- Seite 9 D023042 Signalstift Umlenkachse Absperrklappe Umlenkhebel lang Absperrklappe 900826 Federklappbolzen mit Rille 800453 Gabelkopf 800257 Sechskantschraube M8x40 D021079 Gestänge Teil 1 Absperrklappe 800386 Sechskantmutter M8 800534 Gleitlagerbuchse 800176 Zylinderschraube M8x25 800423 Flachkopfschraube M6x8 800433 Sechskantmutter M6 © 2021 Brunner GmbH (1.8)
- Seite 10 Baugruppe Feuerraumauskleidung Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung Stk. D015166 BG Feuerraumwandauskleidung 3 D015102 BG Feuerraumwandauskleidung 2 D015005 Feuerraumbodenplatte Guss 1 D015091 Feuerraumbodenplatte Guss 2 D015018 Feuerraumboden-Distanzleiste (1.8) © 2021 Brunner GmbH...
- Seite 11 D015003 D015165 Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung Stk. D015165 Feuerraumwandauskleidung 3 D015003 Feuerraumwandauskleidung 2 800387 Sechskantschraube M8x25 800386 Sechskantmutter M8 800299 Sechskantschraube M5x16 800002 Sechskantmutter M5 © 2021 Brunner GmbH (1.8)
- Seite 12 Baugruppe Anbaurahmen Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung Stk. Linsenflanschschraube 00947 Blechmutter M5 800529 M5x20 Linsenflanschschraube Anbaurahmen Quersteg un- 02021 D023033-02 M5x12 Anbaurahmen Quersteg D023034-02 D021088-02 Verblendung schmal re-li oben (1.8) © 2021 Brunner GmbH...
-
Seite 13: Aufbau
AUFBAU AUFSTELLEN © 2021 Brunner GmbH (1.8) -
Seite 14: Vorbereitung Feuerraumauskleidung
VORBEREITUNG FEUERRAUMAUSKLEIDUNG 20mm +/- 2mm 20mm +/- 2mm 10mm +/- 2mm 10mm +/- 2mm 10mm +/- 2mm 10mm +/- 2mm (1.8) © 2021 Brunner GmbH... - Seite 15 © 2021 Brunner GmbH (1.8)
-
Seite 16: Feuerraum
FEUERRAUM D015018 D015005 (1.8) © 2021 Brunner GmbH... - Seite 17 © 2021 Brunner GmbH (1.8)
- Seite 18 D015003 D015165 D015003 D015165 D015165 D015165 (1.8) © 2021 Brunner GmbH...
- Seite 19 D015003 © 2021 Brunner GmbH (1.8)
-
Seite 20: Umlenkplatte
UMLENKPLATTE D023023 (1.8) © 2021 Brunner GmbH... -
Seite 21: Glutschutzleiste
GLUTSCHUTZLEISTE © 2021 Brunner GmbH (1.8) -
Seite 22: Maßblätter - Urfeuer® Eck
Maßblätter - Urfeuer® Eck 50/88/44 … links mit Anbaurahmen … links mit Anbaurahmen L2, 90° Stand: 2021-03-04... - Seite 23 Maßblätter - Urfeuer® Eck 50/88/44 … links mit Anbaurahmen R2, 0° … links mit Anbaurahmen L3, 90° / R4, 0° Stand: 2021-03-04...
- Seite 24 Maßblätter - Urfeuer® Eck 50/88/44 … links mit Anbaurahmen L4, 0° / R3, 90° … rechts mit Anbaurahmen Stand: 2021-03-04...
- Seite 25 Maßblätter - Urfeuer® Eck 50/88/44 … rechts mit Anbaurahmen L2, 0° … rechts mit Anbaurahmen R2, 90° Stand: 2021-03-04...
- Seite 26 Maßblätter - Urfeuer® Eck 50/88/44 … rechts mit Anbaurahmen L3, 90° / R4, 0° … rechts mit Anbaurahmen L4, 0° / R3, 90° Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten farblich markiert. Stand: 2021-03-04...
-
Seite 27: Planung Und Einbau - Urfeuer® Eck
Planung und Einbau - Urfeuer® Eck 50/88/44 Geprüft nach EN 13229 W Daten für Funktionsnachweis Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Brennstoffauflage gesamt 2 - 5 Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Luftquerschnitte Zuluft Umluft min. Abstände Feuerstätte zu Verkleidung, Dämmschicht zum Aufstellboden Wärmedämmung zur Anbauwand zum Aufstellboden Vormauerung bei zu schützender Wand... - Seite 28 30,0 % Brennstoff-Energieeffizienz (bei Mindestlast): N.A. % Besondere Vorkehrungen: Siehe mitgelieferte Produktdokumentation! Ulrich Brunner GmbH Aktuelle Anleitungen unter: www.brunner.de Zellhuber Ring 17-18 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur...
