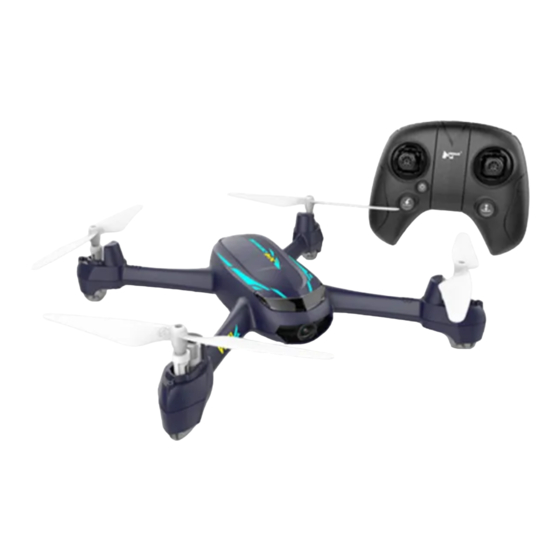

- Seite 1 H 2 1 6 A B e n u t z e r h a n d b u c h V e r s i o n 2 . 0...
-
Seite 3: Wichtige Sicherheitshinweise
Sie sie nicht auf Metall. Setzen Sie den Akku keinen Temperaturen über 60° C aus. Laden Sie die Flugzeugbatterie vor dem Flug auf. Verwenden Sie zum Laden ein von Hubsan bestimmtes Ladegerät. Bewahren Sie den Akku außerhalb der Reichweite von Kindern und fern von feuchten Umgebungen auf. -
Seite 4: Sicherheitshinweise Für Lithium-Polymer-Batterien (Lipo)
Wenn Sie den Quadcopter längere Zeit nicht fliegen möchten, lagern Sie den Akku halb aufgeladen, um seine Leistung und Lebensdauer zu erhalten. • Verwenden Sie Hubsan-Ladegeräte, um die Batterien aufzuladen. • Entladen Sie den Akku mit einem Strom von 5C oder weniger. Verlängern Sie die Entladezeit nicht, um eine Beschädigung des Akkus durch Entladung zu vermeiden. - Seite 5 24. Minderjährige, die die Batterie und die dafür vorgesehene Einheit verwenden, müssen immer von einem Erwachsenen beaufsichtigt werden.
- Seite 6 3 verschiedene Flugarten, 3 Konfigurationen 1. Quadcopter + Mobilgerät (Mobiltelefon/Tablet) H216A mobiles Gerät (Handy/Tablet) 2. Quadcopter + Sender HT009 + Mobilgerät (Mobiltelefon/Tablet) HT009 H216A mobiles Gerät (Handy/Tablet)
- Seite 7 3. Quadcopter + Sender HT011 + Mobilgerät (Mobiltelefon/Tablet) H216A HT011A mobiles Gerät (Mobiltelefon/Tablet...
-
Seite 8: Inhaltsverzeichnis
3.2 Auflistung der Funktionen von HT011A --- Kompasskalibrierung ----------------- 22 --------------------------------------11 Start/Landung ------------------------ 23 3.3 Batterieeinbau -------------------------- 13 Grundlagen des Flugverkehrs --------- 25 X-Hubsan-Anwendung -------------- 13 Sicherheitsmodi ------------------------------ 26 Anwendungsübersicht ----------------- 13 Häufig gestellte Fragen ----------------------- 27 Herunterladen der Anwendung --------- 13 H216A Zubehör ------------------------------- 28 Assistent für Anwendungsschnittstellen 14... -
Seite 9: Aufgliederung Der Flugzeugkomponenten
1.2 Flugzeugbatterie Das H216A-Flugzeug ist mit einer wiederaufladbaren Batterie Li-Po 7,6 V, 750 mAh ausgestattet. Verwenden Sie zum Laden unbedingt das mitgelieferte Hubsan-Ladegerät. Laden Sie den Akku vor dem Flug vollständig auf. 1. I Installation: Schieben Sie den Akku in das Fach so, dass ihre Kabel weg von der Einheit gerichtet sind (siehe Abbildung unten). -
Seite 10: Montage Und Demontage Von Propellern
2. Schließen Sie den Akku an das USB-Ladekabel an. Schließen Sie dann das USB-Ladekabel an einen Computer oder einen Wandadapter an. Während des Ladevorgangs blinkt das Ladegerät rot; wenn der Ladevorgang abgeschlossen ist, leuchtet das Ladegerät auf. Wenn der Ladevorgang abgeschlossen ist, entfernen Sie den Akku sofort aus dem Ladegerät. Die Gesamtladezeit beträgt ca. - Seite 11 Hinweis: Achten Sie auf die unterschiedlichen Farben der Propellerschrauben A und B !! Propeller B Propeller B Installation: Bevor Sie die Propeller zum ersten Mal einbauen, stellen Sie sicher, dass jeder Propeller A mit dem Motor A und jeder Propeller B mit dem Motor B gekoppelt ist. Richten Sie •I• mit der flachen Seite der Motorwelle in •D• Form aus. Befestigen Sie dann jeden Propeller mit Schrauben und einem Schraubendreher.
-
Seite 13: Quadcopter Led-Anzeigen
Stellen Sie sicher, dass die Propeller in den richtigen Positionen installiert sind (A bis A, B bis B). Andernfalls kann das Flugzeug nicht normal fliegen. Da die Propeller dünn und etwas scharf sind, wird empfohlen, dass Benutzer während der Installation Handschuhe tragen, um versehentliche Verletzungen zu vermeiden. -
Seite 14: Ht09 Fernbedienungssender
2. HT009 Fernbedienungssender Der HT009 ist ein voll ausgestatteter Bluetooth-Sender zur Verwendung mit dem H216A Quadcopter und seinen verschiedenen Funktionen. Erleben Sie Echtzeit-Video-Streaming über die X-Hubsan-App auf einem mobilen Gerät mit hochauflösendem Bildschirm. 2.1 HT009 8 Fotoknopf 9 Videoaufnahme-Knopf 10 Taste zum Einstellen des Kamerakopfes (vorübergehende Deaktivierung der Funktionen) -
Seite 15: Auflistung Der Funktionen Von Ht009
Auflistung der Funktionen von HT009 Nummer Taste / Schalter Funktion Geschwindigkeitsregelung Drücken Sie den Hebel vorwärts oder rückwärts und der Quadcopter / Richtungsregelung steigt oder sinkt. Drücken Sie den Hebel nach links oder rechts und der Quadcopter dreht sich gegen den Uhrzeigersinn. Höhenregler / Drücken Sie den Hebel vorwärts oder rückwärts und der Quadcopter Flügelregler... -
Seite 16: Ht011A Fernbedienung / Sender Hto11A
Entfernen Sie die Batteriefach- Legen Sie 4 AAA-Batterien in das Schieben Sie die Fachabdeckung Schraube. Schieben Sie die Batteriefach ein. Stellen Sie sicher, zurück, um sie zu schließen. Fachabdeckung auf. dass Sie die Polarität richtig Schrauben Sie sie an. eingestellt haben. •... -
Seite 17: Einführung In Ht011A
3.1 Einführung in HT011A... -
Seite 18: Aufgliederung Der Funktionen Von Ht011A
Aufgliederung der Funktionen von HT011A Taste Funktion Verwenden Sie den Regler, um die horizontale Drift nach links und Geschwindigkeitsregelung / rechts einzustellen. Richtungsregelung Drücken Sie den Hebel vorwärts oder rückwärts und der Quadcopter Höhenregler / Flügelregler steigt oder sinkt. Drücken Sie den Hebel nach links oder rechts und der Quadcopter fliegt nach links oder rechts. - Seite 19 Wenn der Akku vollständig aufgeladen ist, leuchtet die LED- Batteriespann Anzeige kontinuierlich. Wenn die Leistung niedrig ist, blinkt die LED ung- langsam. LED-Anzeige Wenn der Sender Zugriff auf weniger als 6 GPS-Satelliten hat, des GPS- blinkt die LED langsam. Wenn der Sender auf 6 oder mehr Senderstatus Satelliten zugreift, leuchtet die LED kontinuierlich.
-
Seite 20: Batterieeinbau
4 X-Hubsan-Anwendung 4.1 Anwendungsübersicht X-Hubsan ist eine Flugsteuerungsanwendung für Flugzeuge, die die HUBSAN WiFi-Technologie unterstützen. Benutzer können die Anwendung verwenden, um Flug-, Kamera-, Video- und Flugparameter zu steuern. Für ein optimales visuelles Erlebnis wird empfohlen, Smartphones oder Tablets mit großem Bildschirm zu verwenden. -
Seite 21: Assistent Für Anwendungsschnittstellen
5.1 Pairing des Flugzeugs mit dem Mobilgerät Schließen Sie das Flugzeug an die Batterie an und schalten Sie es ein. Gehen Sie zu den WLAN-Einstellungen Ihres Mobilgeräts und koppeln Sie das Gerät mit dem Flugzeug. Starten Sie dann die X-Hubsan-Anwendung. (Se11fnga... -
Seite 22: Kompasskalibrierung
Durch regelmäßige Kalibrierung bleibt die Genauigkeit des Kompasses und sein Wert erhalten. (1) Geben Sie die X-Hubsan-Flugschnittstelle ein. Folgen Sie den Anweisungen auf dem Anwendungsbildschirm. (2) Schließen Sie die Kalibrierung von Kompass 1 und 2 ab. Wenn beide Schritte abgeschlossen sind, verschwindet das Kalibrierungsfenster. - Seite 23 Motoren einschalten Drücken der Joysticks zum Abheben (Modus 2 / US-Modus) b) Automatischer Start: Überprüfen Sie zunächst, ob die Startbedingungen sicher sind. Klicken Sie auf die Schaltfläche für den automatischen Start. Das Flugzeug startet automatisch und schwebt in einer Höhe von ungefähr zwei Metern über dem Boden. Nachdem das Flugzeug zu fliegen beginnt, wechselt der automatische Startknopf zum automatischen Landeknopf.
- Seite 24 Landung a) Manuelle Landung (mit virtuellen Joysticks): Drücken Sie den Geschwindigkeits-Joystick langsam nach unten, bis der Quadcopter seinen Abstieg zum Boden abgeschlossen hat. Schalten Sie die Motoren aus, indem Sie beide Joysticks gleichzeitig diagonal nach unten ziehen. Wenn die Motoren vollständig zum Stillstand gekommen sind, lassen Sie die Joysticks los. Drücken der Joysticks nach unten (Modus 2 / US-Modus) Motoren abstellen b) Automatische Landung: Klicken Sie auf das Symbol „Automatische Landung“.
-
Seite 25: Einstellung Des Joystick-Modus
5.4 Einstellung des Joystick-Modus Rufen Sie die X-Hubsan-Startoberfläche auf und klicken Sie auf das Zahnrad Einstellungen und dann auf die Registerkarte Controller. Hier können Sie die Joystick-Einstellungen anpassen. 5.5 Horizontale Kalibrierung Wenn das Flugzeug während des Starts oder Fluges ungleichmäßig driftet oder startet, führen Sie eine horizontale Kalibrierung durch. -
Seite 26: Wegpunkte
5.7 Wegpunkte Wenn die Motoren vollständig deaktiviert sind, klicken Sie auf das Symbol „Flugmodus“ und wählen Sie den Modus Wegpunkte/Waypoint mode aus. Vor dem Senden einer Waypoint Mission können Sie jede Wegpunkthöhe, Fahrgeschwindigkeit und andere Parameter einstellen. Nach dem Start fliegt das Flugzeug entlang der angegebenen Route. 5.8 Follow me Klicken Sie auf das Symbol "Flugmodus"... -
Seite 27: Fliegen Mit Fernbedienung/Sender
Fliegen Sie das Gerät nur, wenn es an mindestens 6 GPS-Satelliten angeschlossen ist. Wenn 6 Satelliten verfügbar sind, werden die Modi Wegpunkte, Rückkehr, Orbit und Folge mir freigeschaltet. Hinweis: GPS kann nicht in Innenräumen angeschlossen werden. Fliegen mit Fernbedienung/Sender Es wird empfohlen, dass Benutzer vor dem Flug an einem Flugtraining teilnehmen (d.h. dass sie einen Simulator für die Flugpraxis verwenden, professionelle Anleitung suchen usw.). -
Seite 28: Pairing Des Flugzeugs Mit Dem Sender
6.3.1 Pairing von Quadcopter + HT009 + Mobilgerät (1) Schließen Sie das Flugzeug an die Batterie an und schalten Sie es ein. Gehen Sie zu den WLAN-Einstellungen Ihres Mobilgeräts und koppeln Sie das Gerät mit dem Flugzeug. Starten Sie dann die X-Hubsan-Anwendung. Name: HUBSAN_H216A_XXXXXX Passwort: 12345678 Schalten Sie den Sender ein. -
Seite 29: Pairing Von Quadcopter + Ht011 + Mobilgerät
Sie es mit dem WLAN-Signal HT011A. Name: HUBSAN_HT011A_XXXXXX Passwort: 12345678 Starten Sie die X-Hubsan-Anwendung. Rufen Sie die Oberfläche "Einstellungen" auf und klicken Sie auf die Registerkarte "Relay". Durch Auswahl der Option "Relay-Verbindung zum Flugzeug einrichten" gelangen Sie zur Seite mit den Verbindungseinstellungen. -
Seite 30: Start/Landung
6.5 Start/Landung Start Manueller Start: Um die Motoren zu starten / einzuschalten, stellen Sie sicher, dass die Joystick-Einstellung aktiviert ist. Ziehen Sie beide Joysticks gleichzeitig diagonal nach unten, wie in der Abbildung gezeigt. Drücken Sie den Geschwindigkeits-Joystick langsam nach oben, das Flugzeug steigt und hebt ab. - Seite 32 Automatische Landung: Drücken Sie die Taste für die automatische Landung. Das Flugzeug sinkt langsam auf den Boden. (Bild rechts). Heimkehr: Klicken Sie auf das Symbol Home. Das Flugzeug kehrt zum Startpunkt zurück. (Bild rechts). Die Hochgeschwindigkeitspropeller sind sehr gefährlich. Halten Sie das Flugzeug von Personen, lebenden und nicht lebenden Gegenständen fern.
-
Seite 33: Grundlagen Des Flugverkehrs
6.6 Grundlagen des Flugverkehrs Die Fernbedienung ist werkseitig auf Modus 2 eingestellt. Dieses Handbuch führt den Flugbetrieb in Modus 2 ein. • Sender-Joysticks sind selbstzentrierend und federbelastet: Joysticks werden automatisch zentriert. • Joystickempfindlichkeit: Die Steuerung hängt davon ab, wie viel und wie stark jeder Joystick aus der Mitte gezogen oder herausgezogen wird. - Seite 34 Die Flügelsteuerung steuert die Bewegung des Flugzeugs nach rechts und links. Wenn Sie den Joystick nach links ziehen, kippt das Flugzeug und fliegt nach links. Wenn Sie den Joystick nach rechts ziehen, kippt das Flugzeug und fliegt nach rechts. Befindet sich der Joystick in der Mitte des Schlitzes (stationär), behält das Flugzeug seine Höhe in der Luft Nach rechts Nach links...
-
Seite 35: Sicherheitsmodi
Sicherheitsmodi Niedriger Batteriestatus Wenn die Batterie schwach ist, ist wahrscheinlich nicht mehr genügend Energie in der Batterie vorhanden, damit das Flugzeug zurück fliegen kann. Landen Sie das Flugzeug sofort, da es sonst herunterfällt und sowohl das Flugzeug als auch die umgebenden Objekte beschädigt. Um dies zu verhindern, verwendet die Flugsteuerung des Flugzeugs die Fluginformationen, um zu bestimmen, ob eine sofortige Rückkehr oder Landung erfolgen soll. -
Seite 36: Häufig Gestellte Fragen
Häufig gestellte Fragen 1. Ich kann die Motoren nicht starten 1) Stellen Sie sicher, dass Sie den Kompass richtig kalibriert haben. 2) Wenn Sie in Innenräumen fliegen, überprüfen Sie im Menü Einstellungen, ob das Flugzeug ohne GPS starten kann. 2. Schwaches oder nicht vorhandenes GPS-Signal / wenige oder keine GPS- Satelliten Stellen Sie sicher, dass sich das Flugzeug nicht in Innenräumen oder zwischen Gebäuden befindet. -
Seite 37: H216A Zubehör
die SD-Karte Klasse 10 oder höher ist (UHS-1 empfohlen), weniger als 64 GB Speicherplatz hat und mit FAT32 formatiert ist. 10. Es kann keine Verbindung zu WLAN hergestellt werden Starten Sie das Gerät neu. H216A Zubehör H507A-03 H502S-03 H502E-03 H502D-03 H502-05 H502-06 Propeller A/B... - Seite 38 H502-03 H502S-07 Schrauben Motorlager Warnung: Lesen Sie die Gebrauchsanweisung vor Gebrauch sorgfältig durch. Propeller können Verletzungen verursachen. Achtung! Warnung: Lassen Sie Quadcopter nicht unbeaufsichtigt aufladen. Trennen Sie den Quadcopter immer vom Ladegerät, sobald der Ladevorgang abgeschlossen ist. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
-
Seite 39: Alle Rechte Vorbehalten. ©2020 Alza.cz
Produktname: X4 DESIRE PRO Gesellschaft: Shenzhen Hubsan Technology Co., Ltd. Adresse: 13 Floor, Block 1, Tower C, Software Industry Base, Xuefu Road, Nanshan District, Shenzhen, China. Email: service@hubsan.com Alle Rechte vorbehalten. ©2020 Alza.cz...
