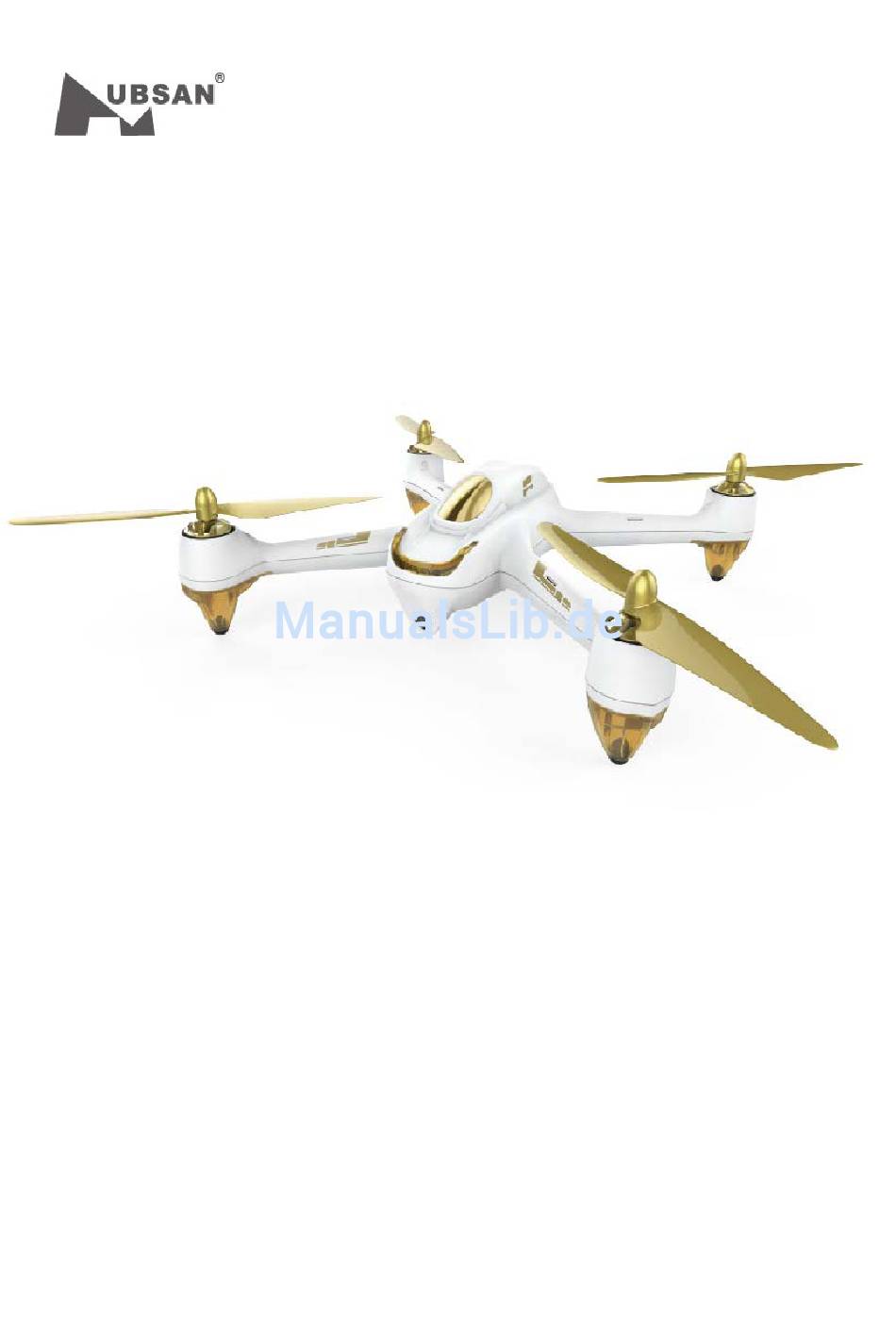

- Seite 1 Alter 1 4+ Lesen Sie bitte die Bedienungsanleitung sehr AUFMERKSAM durch. THE HUBSAN X4 FPV BRUSHLESS ITEM NO.: H501S FOLLW Funktion und RTH FUNCTION siehe Seiten 17-19...
-
Seite 2: Wichtige Sicherheitshinweise
Verletzungen führen. Symbolerklärung Ø Kein Betrieb Wichtiger Hinweis Instruktion Erläuterung, Referenz USAGE ADVICE Hubsan bietet Ihnen zwei Hefte 1. "Disclaimer' User Manuaf' " Schauen Sie sich die Anleitungsvideos und den Haftungsausschluss zuerst an, dann lesen Sie die Handbücher. © HUBSAN 2016... -
Seite 3: Lipo Akku Sicherheitshinweise
Wenn Ihr LiPo-Akku einem „Schock“ (wie einem Absturz) ausgesetzt ist, dann legen Sie den Akku in einem Metallbehälter und beobachten Sie ihn auf Anzeichen einer Schwellung oder Erhitzung für mindestens 30 Minuten. Versuchen Sie nicht den LiPo-Akku zu zerlegen, zu modifizieren oder zu reparieren. © HUBSAN 2016... -
Seite 4: Inhaltsverzeichnis
9.6 RTH MODE 4.1 Einführung 9.7 Failsafe Modus 4.2 Zusammenbau 10. Optional Sender 4.3 Demontage H501S FEHLER 5. Transmitter Schematisch Diagramm 5.1 Funktionen FCC Information 5.2 Installieren der TX Batterie 5.3 Transmitter Kallibrierung 5.4 Frequenz wählbar 5.8 Ghz © HUBSAN 2016... -
Seite 5: Einzelteile In Der Box
EINFÜHRUNG Vielen Dank das Sie den HUBSAN Quadcopter gekauft haben. Der X4 Quadcopter ist ein einfach zu bedienendes RC-Modell, entwickelt mit vollem Funktionsumfang, wie z.B. Schwebefähigkeit, sehr guten Flugeigenschaften und der mit verschiedenen Flugmanöver, ausgestattet ist. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie alle Anweisungen. -
Seite 6: Flugkontrollsystem Einführung
2. Flug: 4 LED´s blinken gleichzeitig, Vorderen-LED-Anzeigen blinken in Weiß und die 2 rückwärts-LED´s blinken wie folgt in den Farben: Standard: blinkt in Gelb GPS: blinkt in grün HOME: blinkt in blau Batterie hat geringe Kapazität: blinkt in rot © HUBSAN 2016... -
Seite 7: Quadcopter Akku
3.1 EINFÜHRUNG Der Quadcopter Akku ist eine wieder aufladbare LiPo-Akku mit 2700mAh Kapazität und 7,4 V Spannung. Der Akku sollte nur mit dem HUBSAN Ladegerät aufgeladen werden. 3.2 AKKU INSTALLIEREN Drücken Sie den AKKU vorsichtig in das Akku Fach und schließen Sie den Anschlussstecker mit der richtigen Polarität an. -
Seite 8: Propeller
Stellen Sie sicher, dass die A- und B-Propeller korrekt installiert sind. • Der X4 wird nicht fliegen, wenn die Propeller nicht richtig montiert sind. • Handschuhe tragen, wenn Sie die Propeller installieren um zu vermeiden, dass Sie keine Verletzungen von den dünnen, scharfen Propellern davontragen. © HUBSAN 2016... -
Seite 9: Transmitter
5. Transmitter © HUBSAN 2016... -
Seite 10: Input Key Function
Drücken Sie den Video Button und starte den Recorder. Drücke nochmals Video um ihn zu stoppen. Schließen Sie hier die Hubsan Videobrille an, die nicht im Video Brille Buchse Lieferumfang enthalten ist. Die TF-Karte kann, in dem Transmitter- oder in den Quadcopter - Kartenleser eingesteckt werden. -
Seite 11: Installieren Der Tx Batterie
Position und Leistung auf dem Sender gleichzeitig, drehen zweimal beide Sticks. Drücken Sie lange einen beliebigen Stick, bis die LED am Sender sich in fester grün schaltet, eine erfolgreiche Kalibrierung wird anzeigt. Der Sendermodus ist änderbar gemäß der obigen Anweisung. © HUBSAN 2016... -
Seite 12: Auswählbare Frequenz 5.8Ghz
6. FLIEGEN STARTEN Wenn die Montage abgeschlossen ist, lassen Sie sich bitte einige Übungen oder Schulungen vor dem ersten Flug zeigen. Flugsimulatoren sind sehr zu empfehlen. Bitte fliegen Sie ihren X4 nur in einen sicheren und offenen Ort/Gelände. © HUBSAN 2016... -
Seite 13: Das Flugumfeld
Drehen Sie den X4 im Uhrzeigersinn, bis die LCD-Bildschirm zeigt • Calib Compass 2" Bewegen Sie die Nase des X4 nach unten und drehen Sie ihn in gegen den Uhrzeigersinn, bis die Anzeige" Calib Compass 2" verschwindet. © HUBSAN 2016... -
Seite 14: Start/ Stop Des Motors
Die Betriebsart für den Transmitter ist Modus 1 oder Modus 2. Im Handbuch wird Mode 2 als Beispiel verwendet um den Transmitter im Betrieb zu veranschaulichen. • Der Stick zurück zum Center: der Steuerknüppel befindet sich im Zentrum. • Sticks Ruder Offset: der Offset des Senders ist vom Zentrum entfernt. © HUBSAN 2016... - Seite 15 Entfernen der TF/SD - Karte. Wichtig: Das GPS und die Home Funktionen sind nur für Outddor/ im Freien zu verwenden. Stellen Sie sicher, dass beide Schalter, wenn Sie Indoor sind, nach unten stehen. © HUBSAN 2016...
-
Seite 16: Erweiterte Leistung Setup
Ziehen Sie den Gashebel/Stick nach unten und drücken den rechten Stick um in das Hauptmenü zu kommen. Schieben Sie den rechten Stick nach oben/unten wählen Sie "Manuell einstellen", schieben den Stick um direkt einzugehen, die Schnittstelle "Manuell festlegen" wählen Sie "ON" (ohne Höhenfunktion) oder "OFF" (mit Höhenfunktion) Select "Exit" zu beenden. © HUBSAN 2016... -
Seite 17: Headless Mode
Drücke sie den Stick wieder, um den Follow-me Modus zu verlassen, Bestätigung durch ein "Piep ton" und die " Follow-me " wird auf dem LCD angezeigt. Der Follow-me Modus funktioniert nur, wenn des Transmitter und der Quad Copter mit GPS 6 Satelliten oder mehr, kontakt hat. © HUBSAN 2016... -
Seite 18: Rth Mode
Das Flugsteuerungssystem wird den Quadcopter Kontrollieren. Der Quadcopter wird automatisch in der "Heimat" Position“ zurückzukehren. Die Failsafe-Modus hilft, Verletzungen oder Schäden zu reduzieren. Ausgangspunkt: Wenn der X4 in den Failsafe-Modus kein GPS hat, wird der X4 diese Position, als "Heimat" Punkt aufzuzeichnen. © HUBSAN 2016... -
Seite 19: Bedingungen, Um Den Failsafe-Modus Zu Aktivieren
Höhe so hoch ist, damit Hindernisse des X4 vermeiden werden. 10. OPTIONALE TRANSMITTERS Option 1. Multi-function FPV1 5.8G real-time video transmission with 3.7 inches Option 2. Android System Transm i t ter H7000 12ao 72op IPS LCD and dual-core 1GHz Processor © HUBSAN 2016... -
Seite 20: H501S Fehler
11. X4 oder Video schütteln/Rütteln Überprüfen Sie, ob der Propeller nicht beschädigt sind. Beschädigte Propeller sollten rechtzeitig ausgetauscht werden. Überprüfen Sie, ob die Schrauben angezogen sind. Überprüfen Sie, ob die Motorwelle nicht beschädigt ist. Beschädigten Motoren sollten rechtzeitig ausgetauscht werden. © HUBSAN 2016... -
Seite 21: Schematisch Diagramm
SCHEMATIC DIAGRAM © HUBSAN 2016... -
Seite 22: Fcc Information
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss alle Störungen akzeptieren, auch Störungen, die den unerwünschten Betrieb verursachen könnten © HUBSAN 2016... -
Seite 23: Elektrische Und Elektronische Geräte, Die Mit Batterien/Akkus Geliefert Werden (Einschließlich Der Interne Batterien/Akkus)
Die Ländergesetze sind unbedingt zu beachten. Intern / mitgelieferten Batterien/Akku. Dieses Symbol auf der Batterie gibt an, dass der Akku separat Recycelt werden muss. Diese Batterie ist für die getrennte Sammlung bei einer entsprechenden Sammelstelle entwickelt. © HUBSAN 2016... - Seite 24 User manual Is subject change without prior notice due to unforseen product upgrades. Download the latest user manual from WWW.HUBSAN.COM VERSION © HUBSAN 2016...
- Seite 25 - Mit Follow-me-Funktion, kopflosen Modus, eine Schlüsselrückgabe. - Das intelligente Batterie mit großer Kapazität erweitert die Flugzeit zuletzt bis 20 Minuten. - Fliegen-Innen-und Außen. Anmerkung: der GPS Hubsan H501S global Version, kann in jedem Land benutzt werden. Lieferinhalt: 1x Hubsan X4 Brushless H501S RC Quadrocopter...
