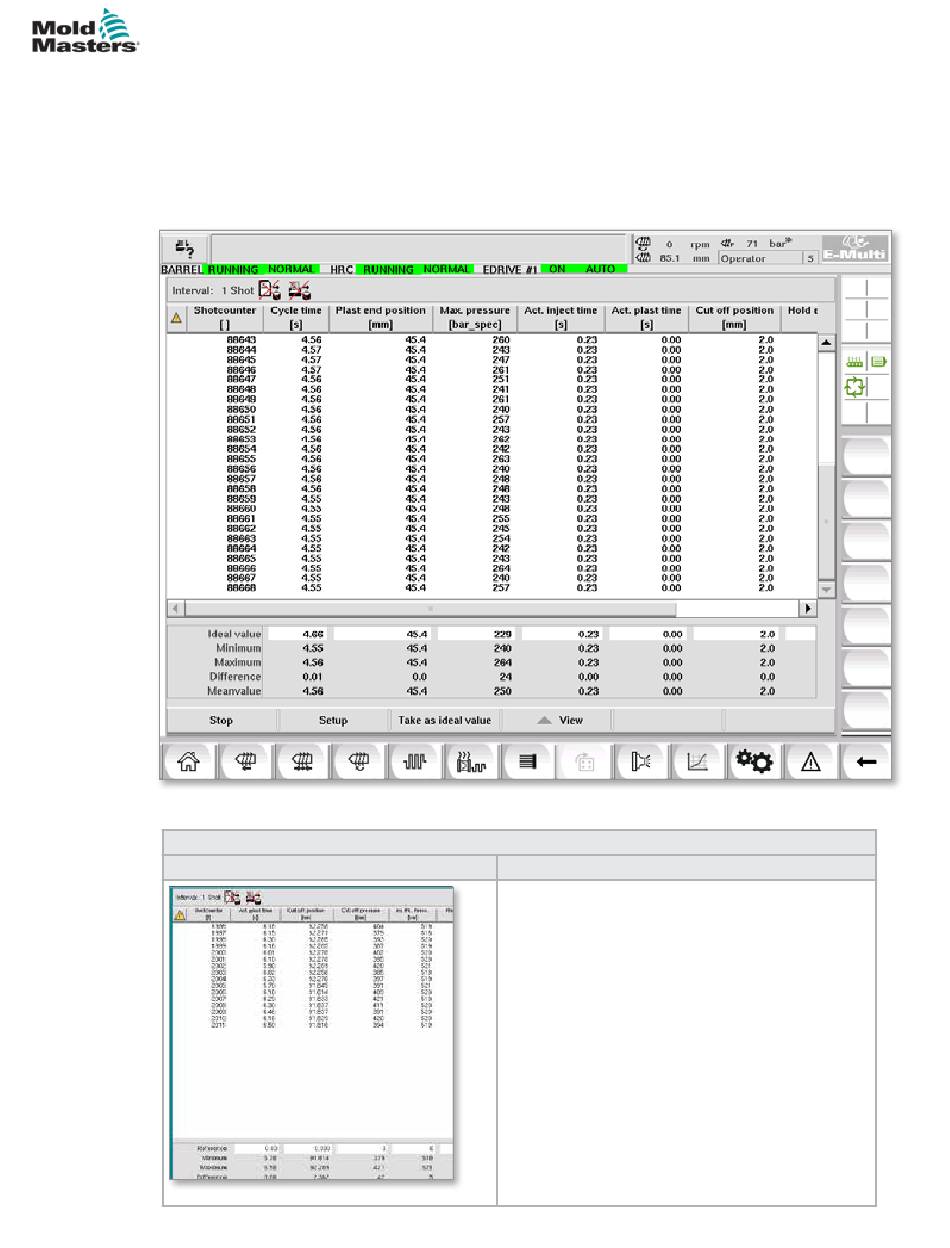

Abbildung 7-21 Prozessdaten-Protokollbildschirm
Bildschirmkomponenten
© 2020 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
E-MULTI-STEUERGERÄT MMS-SCHNITTSTELLE

7.20 Prozessdaten (PD)-Protokollbildschirm

Auf dem Prozessdatenprotokoll-Bildschirm werden Prozessdaten in Tabellenform
angezeigt. Die aufgezeichneten Werte können während der Messung ausgedruckt
oder zur Analyse in eine Datei gespeichert werden. Die Kontextmenü-Schaltfläche
auf der rechten Seite kann ebenfalls zur Ansicht der Prozessdaten in anderer Form
(Säulendiagramm, Streudiagramm usw.) verwendet werden. Informationen zum
Speichern und Drucken von aufgezeichneten Werten finden Sie in der Hilfedatei des
Controllers.
Tabelle 7-33 Komponenten des Prozessdatenbildschirms
Beschreibung
Die aufgezeichneten Systemvariablen werden in einer
Tabelle dargestellt. Die Prozessvariablen sind vom
Benutzer wählbar und es kann eine beliebige Anzahl
von Variablen ausgewählt werden.
Es kann horizontal und vertikal durch die Tabelle
gescrollt werden.
Das Farbschema der einzelnen Spalten kann in der
PDP-Einrichtung ausgewählt werden.
Im unteren Teil des Bildschirms werden der
Referenzwert, der niedrigste und höchste Wert und
die Differenz zwischen den beiden Werten sowie der
Mittelwert für jeden Prozesswert angezeigt.
Die Anzahl der Zyklen (Einspritzungen), die berücksichtigt
werden, ist einstellbar. Die Voreinstellung ist 20 Zyklen.
