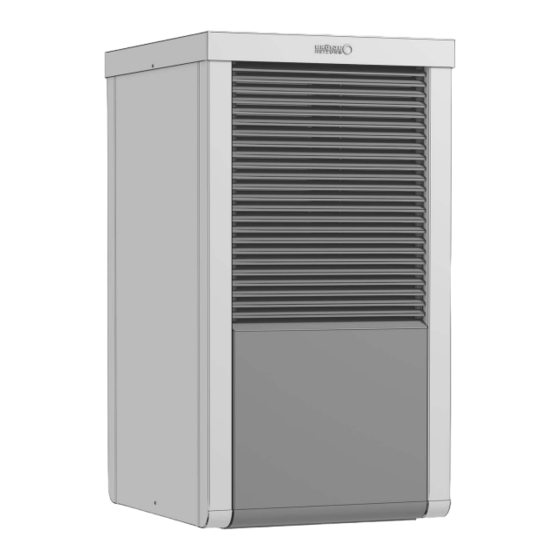

BROTJE BLW NEO 8 Bedienungsanleitung

Air-compact heat pump
Vorschau ausblenden Andere Handbücher für BLW NEO 8:
Inhaltsverzeichnis

Werbung

Quicklinks

Deutschland
de
Bedienungsanleitung
Luft-Kompakt Wärmepumpe
BLW NEO 8
BLW NEO 12
BLW NEO 18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BROTJE BLW NEO 8

Inhaltszusammenfassung für BROTJE BLW NEO 8

  • Seite 1 Deutschland Bedienungsanleitung Luft-Kompakt Wärmepumpe BLW NEO 8 BLW NEO 12 BLW NEO 18...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Anzeige Temperaturen ..............33 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 4 Produktdatenblatt BLW NEO 8 - 18 ........

  • Seite 5: Sicherheit

    Die Erdung muss den geltenden Installationsnormen entsprechen. Der Erdungsanschluss muss vor allen anderen elektrischen Anschlüssen vorgenommen werden. Typ und Dimensionierung der Schutzausrüstung: siehe das Kapitel Empfohlene Kabelquerschnitte in der Installations- und Wartungsanleitung. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 6: Bestimmungsgemäße Verwendung

    Bedienungs- und Montageanleitung lesen und verstehen. Alle weiteren mitgeltenden Dokumente lesen und beachten. Pflege- und Wartungsintervalle einhalten. 1.2.1 Modifikationen am Gerät Modifikationen am Gerät müssen mit dem Hersteller abgestimmt und schriftlich genehmigt werden. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 7: Spezielle Sicherheitshinweise

    Putzmittel verwenden, da diese die Oberfläche nachhaltig schädigen! Für die Reinigung der Seitenflächen keine scharfen, rauen oder spitzen Gegenstände verwenden! Wichtig: Die rechtlichen Bestimmungen des Landes, in dem die Wärmepumpe in Betrieb genommen wird, sind einzuhalten. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 8: Verhalten Beim Kontakt Mit Kältemittel

    Verätzungen führen. Elektrostatische Vorgänge könnten elektronische Bauteile beschädigen. Unsachgemäß befestigte Teile können herabfallen oder umstürzen. Verantwortlichkeiten 1.4.1 Pflichten des Benutzers Damit das System optimal arbeitet, müssen folgende Anweisungen befolgt werden: BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 9: Pflichten Des Fachhandwerkers

    Im Interesse der Qualität unserer Produkte streben wir beständig danach, sie zu verbessern. Daher behalten wir uns das Recht vor, die in diesem Dokument enthaltenen Spezifikationen zu ändern. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 10 1 Sicherheit Nichtbeachten der Installations- und Wartungsanweisungen für das Gerät. Nichtbeachten der Bedienungsanweisungen für das Gerät. Keine oder unzureichende Wartung des Gerätes. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 11: Über Dieses Handbuch

    Warnung! Gefährliche Situationen, die zu leichten Verletzungen führen können. Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 12: Technische Angaben

    Grenzwert der Betriebstemperatur WTOL Grenzwert der Betriebstemperatur des Heiz­ wassers Energieverbrauch Aus-Zustand 0,012 0,011 0,010 Thermostat-aus-Zustand 0,014 0,022 0,029 Im Bereitschaftszustand 0,014 0,012 0,010 Betriebszustand mit Kurbelgehäuseheizung 0,000 0,000 0,000 Zusatzheizgerät BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 13 Psup ist gleich der zusätzlichen Heizleistung sup(Tj). Cdh -Wert nicht durch Messung bestimmt, gilt für den Minderungsfaktor der Vorgabewert Cdh = 0,9. (2) Wird der Verweis: Kontaktdetails auf der Rückseite. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 14: Produktbeschreibung

    Um eine einwandfreie und betriebssichere Abtauung zu gewährleisten, muss während des Abtauprozesses eine minimale Rücklauftemperatur von 12 °C zur Wärmepumpe gesichert sein. Ein Pufferspeicher wird schon alleine wegen der Abtauthematik dringend empfohlen. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 15: Richtige Handhabung Der Wärmepumpe Für Maximale Effizienz

    Grün: Wärmepumpe in Betrieb Rot: Störung LED dunkel: Hauptschalter aus, Spannung fehlt 4 Bedienknopf “OK” 5 Anzeige “OK” für Werte ändern un bestätigen (Bedienknopf- Unterstützung) 6 Bedienknopf “Z” 7 Menüsprünge (Bedienknopf-Unterstützung) RA-0001486 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 16: Bedienung

    Betriebsart zurück. Ausheizen: Diese Betriebsart bleibt auch bei Außentemperaturen > Heizgrenze, bis das Ausheizprogramm abgeschlossen ist. Ändert man während der Ausheizphase die Betriebsart, wird diese erst nach Ablauf der Ausheizphase aktiv. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 17: Einschalten

    Einstellung Zeitprogramm Heizung (ZP Heizung), Seite 27 Sollwerte (Sollwert), Seite 30 5.2.3 Einstellung Trinkwassertemperatur Einstellbereich ist 10 bis 55 °C. Grundbedienung Raum -Nor- 20 C WW (44) -Aus- 45 C RL_T (27) 10 C Menu RA-0001490 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 18: Anzeige Rücklauftemperatur

    RA-0001492 VLZ_EQP: Vorlaufzeit der Energiequellenpumpe. Einspritzzeit: Expansionsventil öffnet auf den Startwert. Vorregelzeit: Verdichter startet und Expansionsventil öffnet auf den Vorregelwert. PID Start: Expansionsventil regelt automatisch. Läuft seit: aktuelle Betriebszeit. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 19: Einstellungen

    Solaranlage Untermenü Handbetrieb Handbetriebe löschen JA / Nein nur wenn in WNA Effizienz nur mit Monitoring eingestellt Benutzerebene Kunde / Techniker / Fachmann Entstörung Entstörung > ja / nein RA-0001519 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 20 WW / Heizen / E xtern / Kühlung HKR (Heizkeis) 10 bis 25 °C Parallelverschiebung d. Heizkurve WW (Warmwasser) 10 bis 50 °C WW max. einstellbar Fachmannebene RL_T / PU_T RA-0001520 Sperrzeit BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 21 Urlaub Abreise Ankunft Aktiv Ein / Aus Party Heizzeit RLT min ZP Mischer 1/2 Kopieren Bearbeiten Urlaub M1/2 Abreise Ankunft Aktiv Ein / Aus Party M1/2 Heizzeit VLT min RA-0001521 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 22 Sole Aus - temp. (systemabhängig) Oelsumpftemp. Sauggastemp. Frischwassertemp. wenn FWS eingestellt Verdampf. - temp. Verdampf. - druck Kondensat. - temp. Kondensat. - druck Unterkuehlung Mischer 1/2 VLT Solar KT1 RA-0001522 BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 23 Schaltimpulse* * abhängig von Maschinentyp und Einstellungen ----------------------- Zirk.-pumpe* nur wenn in Schaltimpulse* WNA eingestellt ----------------------- Mischerpumpe1* Schaltimpulse* ----------------------- Mischerpumpe2* Schaltimpulse* ----------------------- Pumpe Externe* Schaltimpulse* ----------------------- Solarpumpe1* Schaltimpulse* ----------------------- RA-0001523 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 24 10 bis 75 °C GW 2.Stufe 10 bis 75 °C WW Zirkulation Nachl. Zeit (00:00:00 bis 00:10:59) Einschaltverz. (00:00:00 bis 00:15:59) Schaltuhr Ja / Nein Stroemungswaechter Aus / Ein RA-0001525 BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 25 0 bis 80 °C Puffer Norm 0 bis 80 °C RA-0001527 Abb.13 Störungen Störungen Akt. Störung Aktuelle Störung Datum Zeit Störung Log Fehlername Störung Nr. Datum Zeit RA-0001528 Störung löschen 7709599 - 04 - 14112019 BLW NEO 8 – 18...
  • Seite 26 Faktor_IZ 0,000 bis 1000 kWh Faktor_WMZ 0,000 bis 1000 kWh Verdichter ph 0-13 RA-0001529 Offset Zähler Reset Abb.15 Benutzerebene Benutzerebene Code RA-0001530 Abb.16 Entstörung Entstörung Entstörung Ja / Nein RA-0001531 BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 27: Parameter Einstellen

    In der nächsten Zeile können Sie die Schaltzeit eines Kopieren Tages kopieren. Mo Di Mi Do Fr Sa So >>> Zurueck RA-0001496 6.2.3 Einstellung Zeitprogramm Warmwasser (ZP Warmwasser) In diesem Programm werden die Schaltzeiten für die Trinkwasserbereitung festgelegt. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 28: Einstellung Zeitprogramm Zirkulationspumpe (Zp Zirk. Pu.)

    In dem Zeitraum, in dem keine Schaltzeit definiert ist, bleibt das Zeitprogramm inaktiv (Aus). Falls Sie Änderungen an den Schaltzeiten vornehmen möchten, gehen Sie im Menü auf „Bearbeiten“. Das Zeitprogramm für die Zirkulationspumpe muss im Punkt Trinkwasserbereitung/WW-Zirkulation/Schaltuhr aktiviert sein. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 29: Einstellung Zeitprogramm Urlaub (Urlaub)

    Weitere Informationen siehe Einstellung Zeitprogramm, Party Mischer 1/2 (Party M 1/2), Seite Zurueck RA-0001503 6.2.7 Einstellung Zeitprogramm, Mischer 1/2 (ZP Mischer 1/2) Die Einstellung ist gleich der Einstellung Zeitprogramm Heizung. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 30: Einstellung Zeitprogramm, Urlaub Mischer 1/2 (Urlaub M 1/2)

    Die Werkseinstellung bei Auslieferung der Wärmepumpe beträgt 3 K. ZProg -Nor- 20 C Zeitprogramm / Anzeige Zeitprogramm Zustand mit dem daraus resultierenden Sollwert. Weitere Informationen siehe Zurueck Einstellung Tages-Raumtemperatur, Seite 17 RA-0001511 BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 31 RL Soll 30 °C bei -15 °C Außentemperatur Diese Werte sind für Fußbodenheizung geeignet. RL Soll bezieht sich auf die Rücklauftemperatur, da diese die Führungsgröße für die Wärmepumpe ist. Die Vorlauftemperatur liegt 5 K darüber! 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 32: Trinkwasserbereitung

    Nachlaufzeit: von 0:00:00 bis 0:10:59 Einschaltverzögerung: von 0:00:00 bis 0:15:59 Schaltuhr: Ja/Nein Strömungswächter: Zustandsanzeige Strömungswächter Trinkwasserzirkulation: Nachlaufzeit: von 0:00:00 bis 0:10:59 Einschaltverzögerung: von 0:00:00 bis 0:15:59 Schaltuhr: Ja/Nein (Werkseinstellung: Nein) BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 33: Mischer 1/2

    Mischerkreismodul angeschlossen ist Zurueck RA-0001505 6.3.2 Anzeige Betriebsstundenzähler (Betriebsstunden) Die Maximalanzeige des Betriebsstundenzählers beträgt 99.999 Stunden. Der Betriebsstundenzähler kann von Ihrem Heizungsfachmann auf 0 zurückgesetzt werden. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 34: Effizienz

    Monitoring bei der Wärmepumpe installiert ist, können die aktuellen Zählerstände im Bereich der Wärmemenge in kWh bzw. der kommulierten Wirkarbeit des Stromzählers abgelesen werden. Unter dem Datenpunkt SPF (Seasonal Performance Factor) wird der saisonale Gesamtwirkungsgrad der Wärmepumpe angezeigt. BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 35 Momentaner Wirkungsgrad Einheit Auswahl der Einheit kWh / Messung seit Zeitpunkt der Inbetriebnahme bzw. seit TT.MM.J Rückstellung Zähler Reset Zurücksetzen der Zählerdaten: Dadurch werden die bisher aufgezeichneten Energiewerte auf 0 gesetzt. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 36: Wartung

    Zum Schutz der Pulverbeschichtung sollte das Anlehnen und Ablegen von Gegenständen an das und auf dem Gerät vermieden werden. Die Außenreinigung der Wärmepumpe kann mit einem feuchten Tuch und mit handelsüblichen Reinigern durchgeführt werden. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 37: Wartungshinweise

    Bei extremen Witterungsbedingungen kann es vereinzelt zur Eisbildung an den Luftein- und –austrittsflächen kommen. Zur Gewährleistung der optimalen Funktionalität der Wärmepumpe sind diese Bereiche immer von Schnee und Eis frei zu halten. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 38: Fehlerbehebung

    LED), betätigen Sie im Hauptmenü die Funktion Entstörung mit „Ja“. Dadurch werden die Fehler zurückgesetzt und der WP-Betrieb wird neu Benutzer gestartet. Entstörung Bei einem Defekt eines Bauteils der Wärmepumpe tritt diese Fehlermeldung erneut auf. RA-0001518 BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 39: Außerbetriebnahme

    Wenn die Wärmepumpe außer Betrieb gestellt werden soll, ist zunächst sicherzustellen, dass die Wärmepumpe deaktiviert ist. Anschließend ist das Gerät vom Stromnetz zu trennen. Anschlüsse trennen Alle elektrischen Leitungen und die Datenleitung sind am Regler abzuklemmen. 7709599 - 04 - 14112019 BLW NEO 8 – 18...

  • Seite 40: 10 Entsorgung

    Der Hersteller verpflichtet sich zu einem fachgerechten Recycling. Wichtig: Das Recycling des Gerätes erfolgt in einem Entsorgungsunternehmen. Wenn möglich sind die Materialien, speziell die Kunststoffe, gekennzeichnet. Somit ist eine sortenreine Wiederverwertung möglich. BLW NEO 8 – 18 7709599 - 04 - 14112019...

  • Seite 41: 11 Anhang

    11 Anhang 11 Anhang 11.1 ErP Informationen 11.1.1 Produktdatenblatt BLW NEO 8 - 18 Tab.2 Produktdatenblatt für Raumheizgeräte mit Wärmepumpe Markenname – Produktname BLW NEO 8 BLW NEO 12 BLW NEO 18 Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Wärmenennleistung (Prated oder...
  • Seite 42 11 Anhang BLW NEO 8 – 18 7709599 - 04 - 14112019...
  • Seite 43 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 44 August Brötje GmbH | 26180 Rastede | broetje.de 7709599 - 04 - 14112019...
