Elektrischer Anschluss
6.6.6

Klemmenbelegung

Der Hilfsenergieanschluss erfolgt an Steckklemmen.
‣
Schließen Sie den Schutzleiter auf eine der beiden Schutzleiterklemmen an.
Optional stehen Akkus und Sicherungen zur Verfügung.
Verwenden Sie nur wiederaufladbare Batterien.

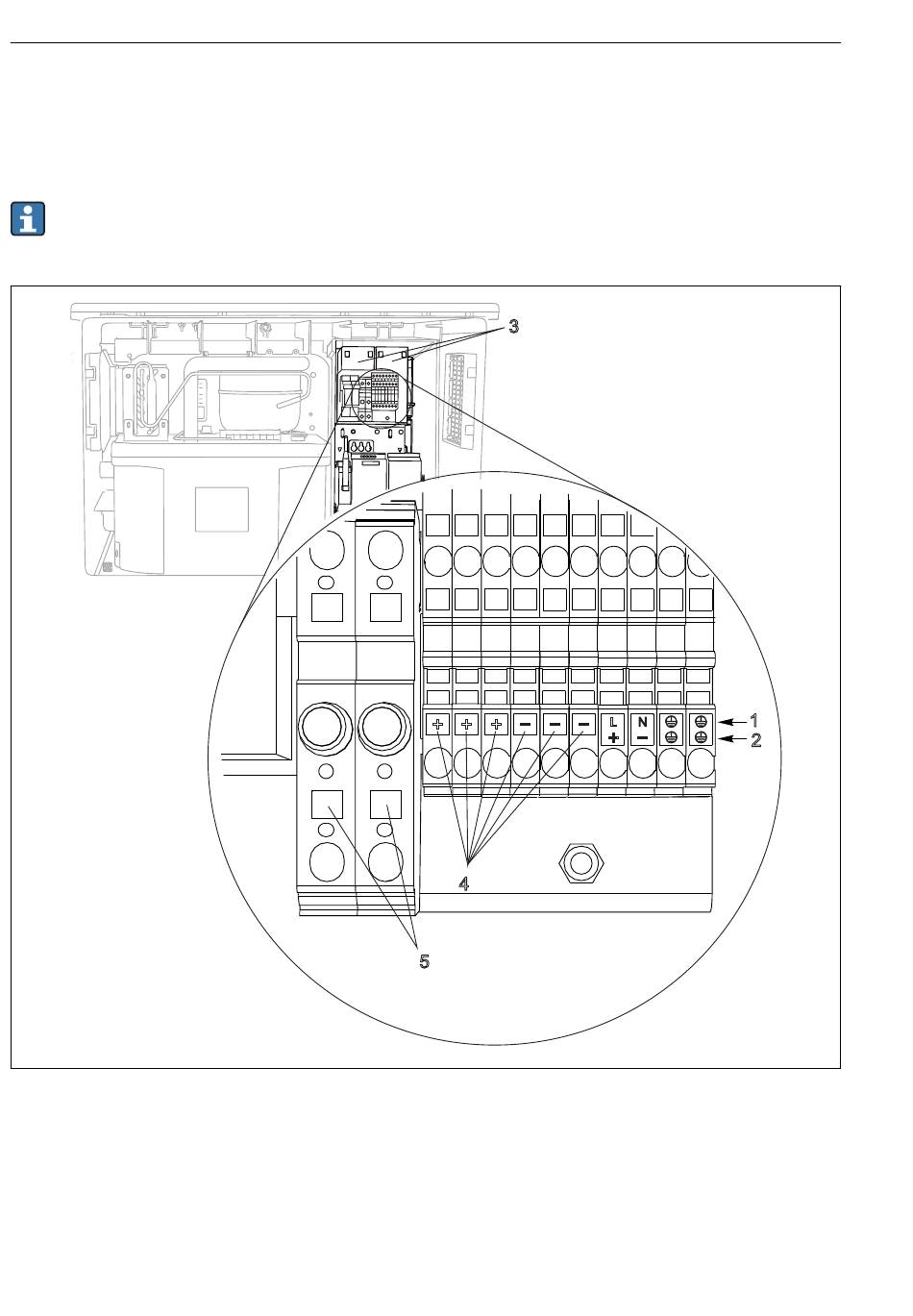

 53 Klemmenbelegung
1 Belegung: 100 ... 120 V/200 ... 240 V AC ±10 %
2 Belegung: 24 V DC +15/-9 %
3 Akkus (optional)
4 Interne 24 V-Spannung
5 Sicherungen (nur bei Akkus)
48
3
+ + +
4
5
Liquistation CSF34
1
L N
+
2
Endress+Hauser
A0013237
