Liquistation CSF34
3.3
Klemmenplan
Die eindeutige Klemmenbezeichnung ergibt sich aus:
Slot-Nr. : Port-Nr. : Klemme
Beispiel, NO-Kontakt eines Relais
Gerät mit Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais
• Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge)
• Modul 2AO (2 Stromausgänge)
• Modul 4R (4 Relais)
Slot
4

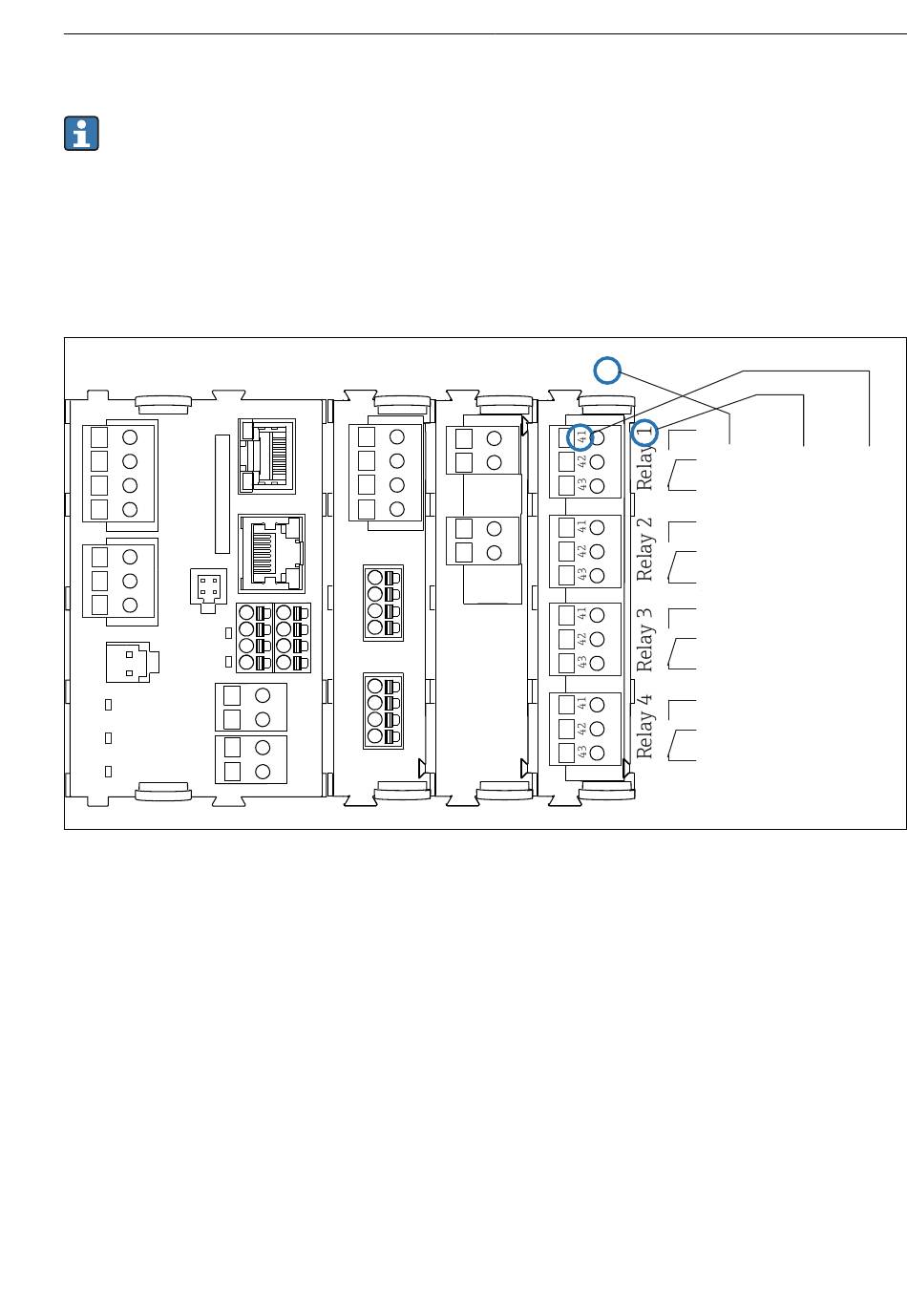

Erstellung eines Klemmenplans am Beispiel des NO-Kontakts (Klemme 41) eines Relais
Endress+Hauser
1
2
BASE2-E
2DS
3
4
2AO
4R
Produktbeschreibung
Slot 4 Port 1 Pin 41
