Elementos de manejo, conexiones e indicaciones

Seguridad

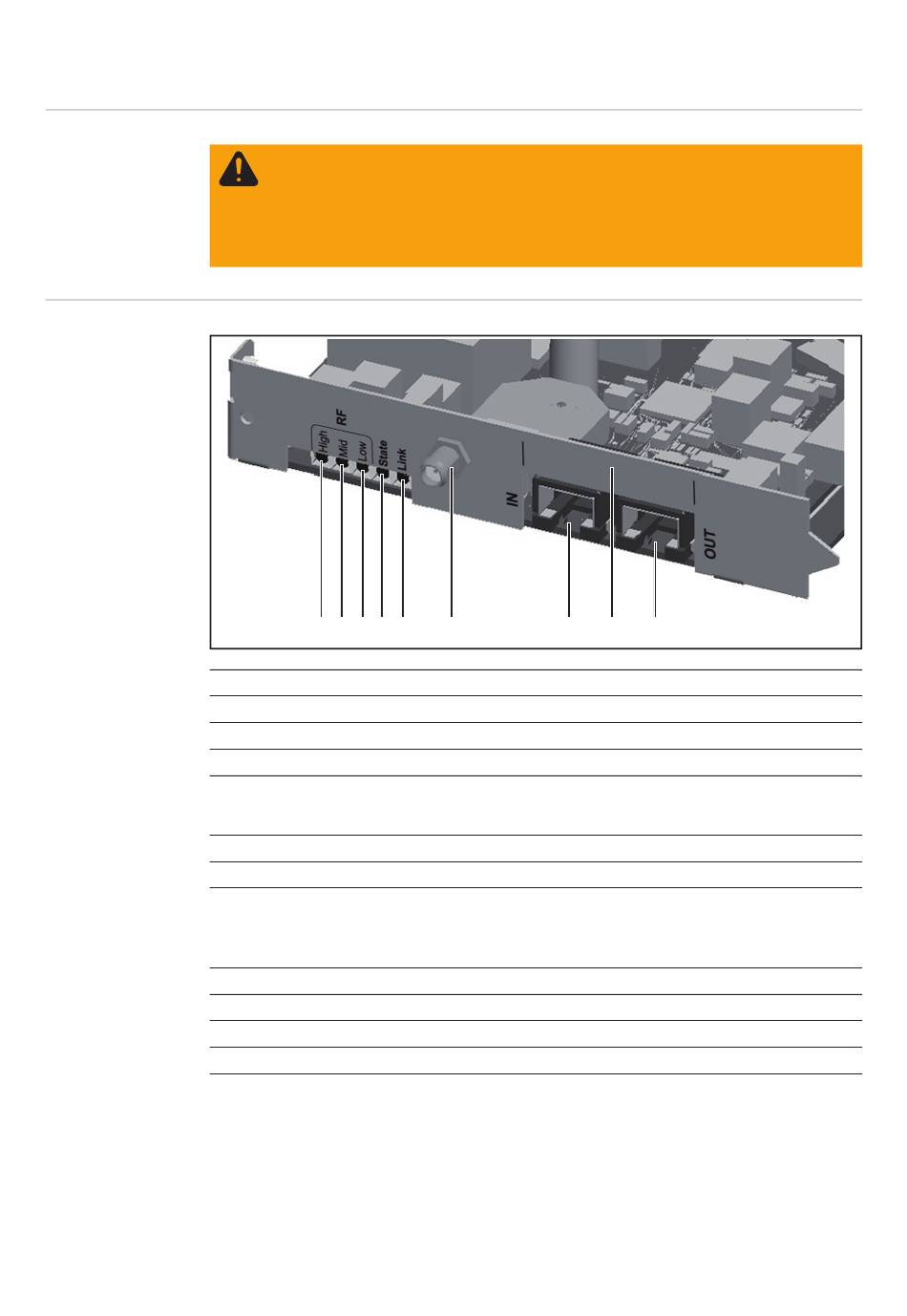

Elementos de ma-
nejo, conexiones
e indicaciones
N.º
(1)
(2)
(3)
Los LEDs RF amarillos muestran la intensidad de recepción de la conexión inalámbrica.
(4)
(5)
El LED de estado rojo y el LED de conexión verde muestran el estado de servicio actual y
la conexión actual con el Gateway de SolarCity y el servidor de SolarCity.
(6)
(7)
(8)
(9)
84
¡ADVERTENCIA! El manejo incorrecto puede causar graves daños personales
y materiales. No se deben utilizar las funciones descritas antes de haber leído y
comprendido, en su totalidad, los siguientes documentos:
- Este manual de instrucciones.
- Todos los manuales de instrucciones de los componentes del sistema, en
particular, las indicaciones de seguridad.
(1)(2) (3)(4) (5)
Función
LED RF "High"
LED RF "Mid"
LED RF "Low"
LED de estado "State"
LED de conexión "Link"
Conexión del cable de antena
Conexión RJ-45 "Solar Net IN"
Superficie para pegar la etiqueta adhesiva con MAC-ID
Conexión RJ-45 "Solar Net OUT"
(6) (7) (8) (9)
