MONTAGEANLEITUNG

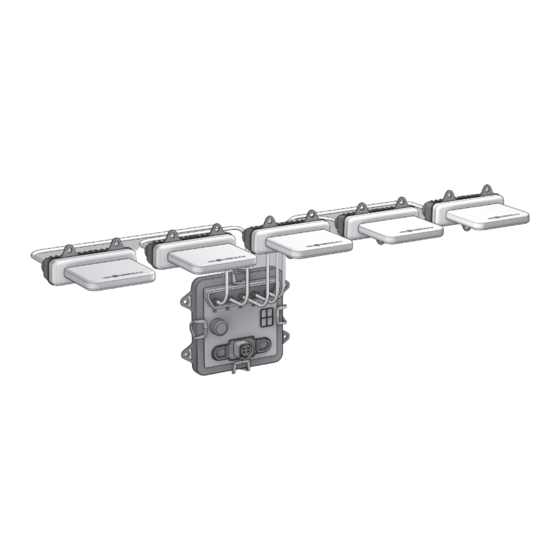

DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
INSTALLATION INSTRUCTION
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
INSTRUCTIONS DE MONTAGE
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
MONTERINGSANVISNING
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
MONTAGEHANDLEIDING
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
INSTRUCCIONES DE MONTAJE
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
INSTRUZIONI DI MONTAGGIO
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
ASENNUSOHJE
DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER
Werbung
Verwandte Anleitungen für Hella DAYFLEX3
Inhaltszusammenfassung für Hella DAYFLEX3
- Seite 1 MONTAGEANLEITUNG DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER INSTALLATION INSTRUCTION DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER INSTRUCTIONS DE MONTAGE DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER MONTERINGSANVISNING DAYFLEX3 - LED TAGFAHRLICHT / POSITIONSLICHT / BLINKER MONTAGEHANDLEIDING...
-
