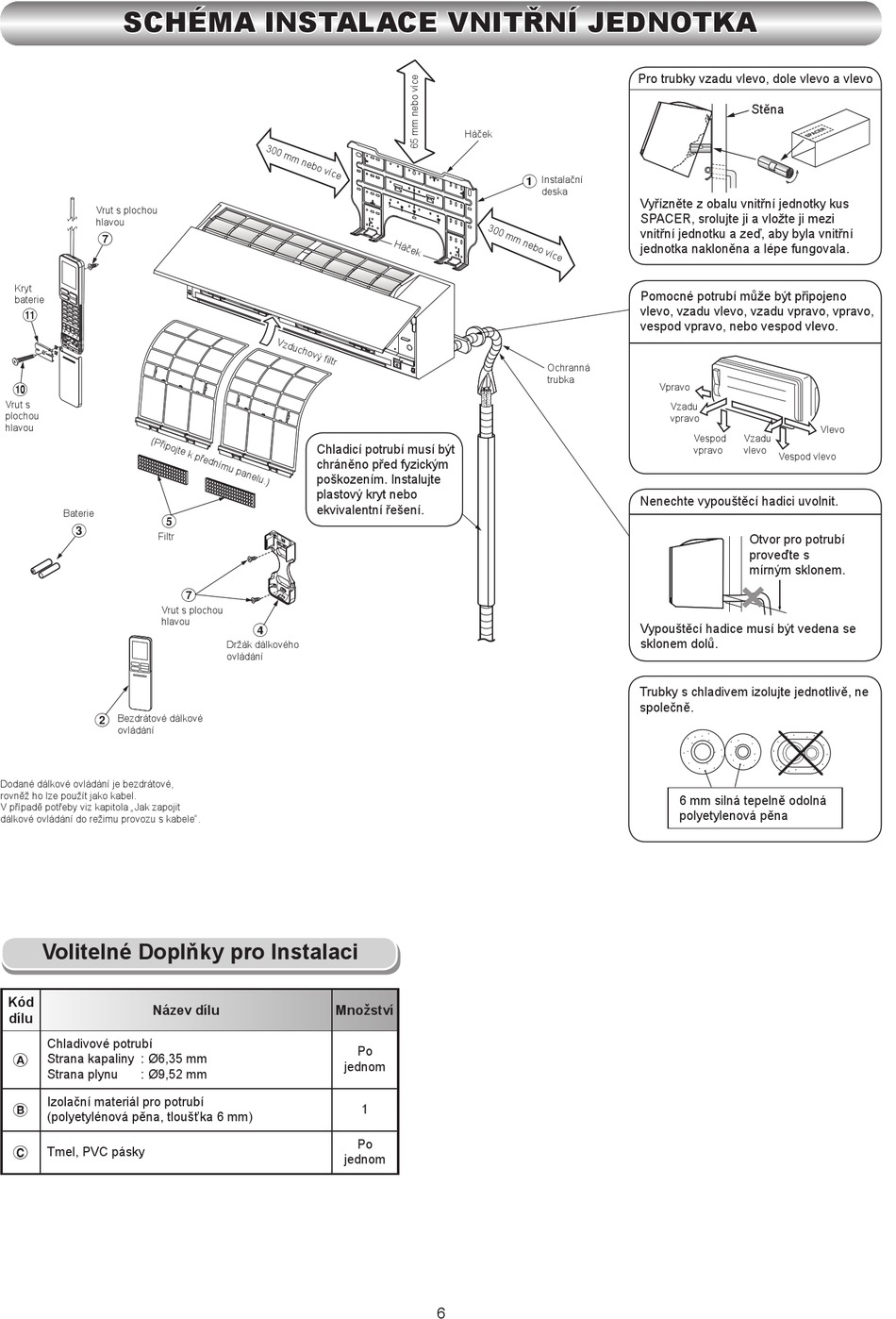

SCHÉMA INSTALACE VNITŘNÍ JEDNOTKA
SCHÉMA INSTALACE VNITŘNÍ JEDNOTKA
Vrut s plochou
hlavou
7
Kryt
baterie
"
!
Vrut s
plochou
hlavou
Baterie
5
3
Filtr
Vrut s plochou
hlavou
2
Bezdrátové dálkové
ovládání
Dodané dálkové ovládání je bezdrátové,
rovněž ho lze použít jako kabel.
V případě potřeby viz kapitola „Jak zapojit
dálkové ovládání do režimu provozu s kabele".
Volitelné Doplňky pro Instalaci
Kód
Název dílu
dílu
Chladivové potrubí
Strana kapaliny : Ø6,35 mm
A
Strana plynu
: Ø9,52 mm
Izolační materiál pro potrubí
B
(polyetylénová pěna, tloušťka 6 mm)
Tmel, PVC pásky
C
Chladicí potrubí musí být
chráněno před fyzickým
poškozením. Instalujte
plastový kryt nebo
ekvivalentní řešení.
7
4
Držák dálkového
ovládání
Množství
jednom
jednom
Háček
1
Po
1
Po
6
Pro trubky vzadu vlevo, dole vlevo a vlevo
Instalační
deska
Vyřízněte z obalu vnitřní jednotky kus
SPACER, srolujte ji a vložte ji mezi
vnitřní jednotku a zeď, aby byla vnitřní
jednotka nakloněna a lépe fungovala.
Pomocné potrubí může být připojeno
vlevo, vzadu vlevo, vzadu vpravo, vpravo,
vespod vpravo, nebo vespod vlevo.
Ochranná
trubka
Vpravo
Vzadu
vpravo
Vespod
vpravo
Nenechte vypouštěcí hadici uvolnit.
Vypouštěcí hadice musí být vedena se
sklonem dolů.
Trubky s chladivem izolujte jednotlivě, ne
společně.
6 mm silná tepelně odolná
polyetylenová pěna
Stěna
Vlevo
Vzadu
vlevo
Vespod vlevo
Otvor pro potrubí
proved'te s
mírným sklonem.
