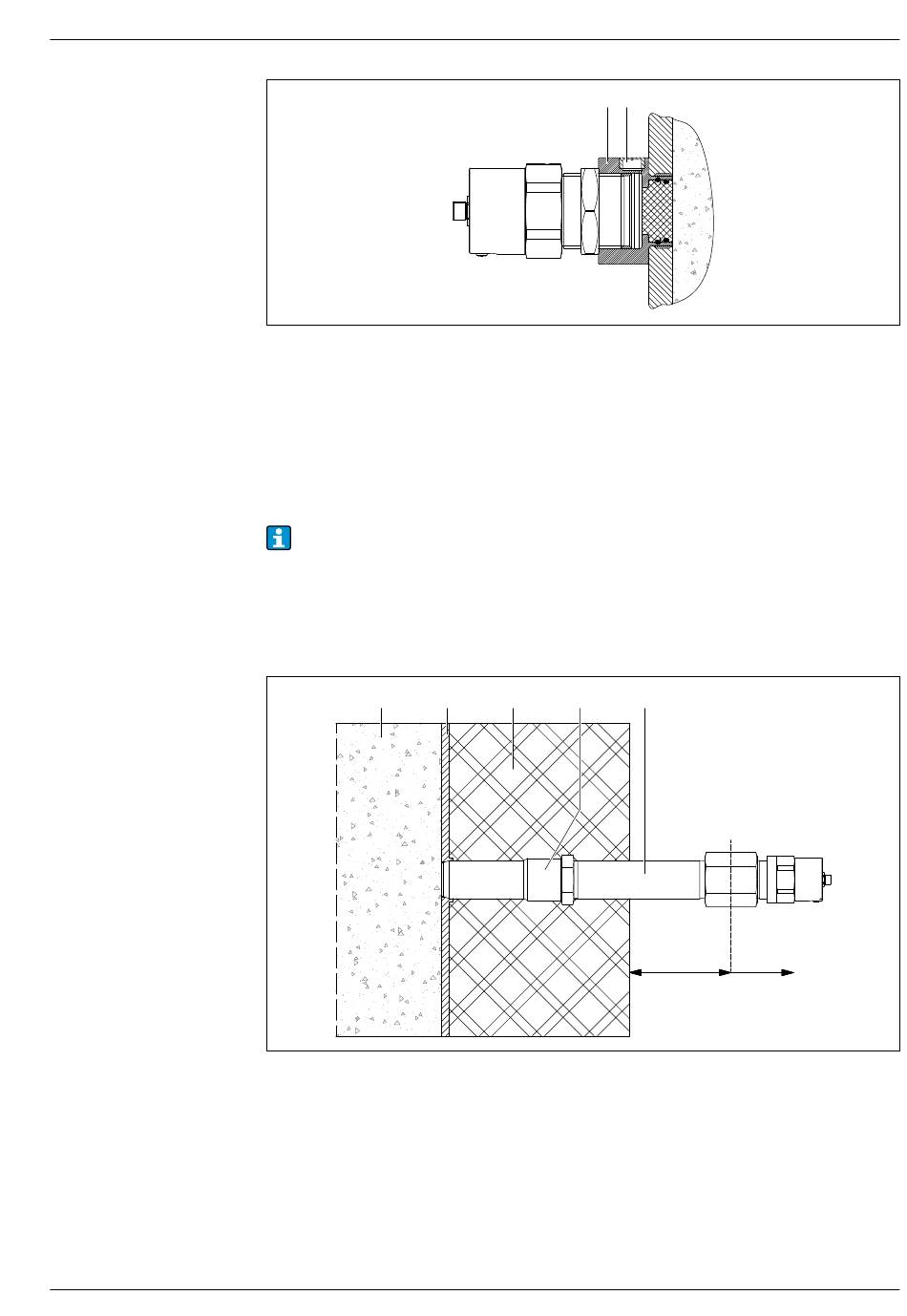

18 Montage mit Hochdruckadapter
1 Hochdruckadapter
2 Integriertes Druckausgleichselement
Montage mit Hochtemperaturadapter und Verlängerungen
Für einfache und gut zugängliche Hochtemperaturanwendungen im Bereich von +60 ... +450 °C
(+140 ... +842 °F) gibt es einen einfachen Adapter für die Geräteanschlussgewinde G 1½ und 1½
NPT mit frontbündiger Aluminiumoxidkeramik, dieser ist mit Verlängerungen erweiterbar.
• Der maximale Prozessdruck von 0,8 ... 5,1 bar (12 ... 74 psi) absolut am Hochtemperatur-
adapter ist zu beachten. → 18
• Die maximale Temperatur T am Prozessanschluss des Geräts ist zu beachten, eine Über-
schreitung führt zur Zerstörung.
• L ist in Abhängigkeit der Prozess- und Umgebungstemperaturen zu wählen.
• Passende Hochtemperaturadapter und Verlängerungen aus Edelstahl sind als Zubehör
erhältlich. → 32
1
19 Montage mit Hochtemperaturadapter und Verlängerungen
1 Prozess
2 Wandung
3 Isolierung
4 Hochtemperaturadapter
5 Verlängerung (optional)
1 2
2 3 4 5
L
T
0000000026
0000000031
