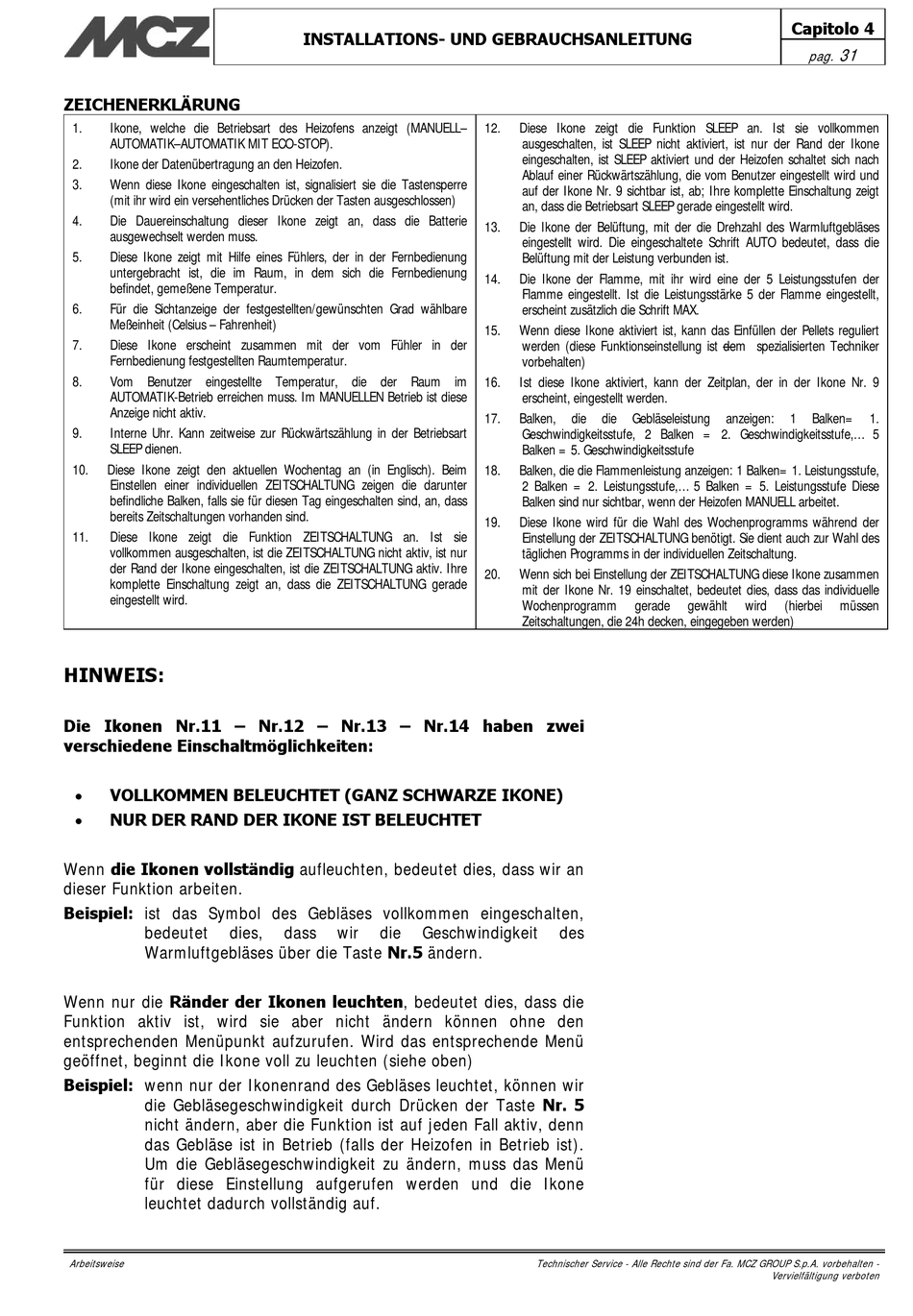

ZEICHENERKLÄRUNG
1.
Ikone, welche die Betriebsart des Heizofens anzeigt (MANUELL–
AUTOMATIK–AUTOMATIK MIT ECO-STOP).
2.
Ikone der Datenübertragung an den Heizofen.
3.
Wenn diese Ikone eingeschalten ist, signalisiert sie die Tastensperre
(mit ihr wird ein versehentliches Drücken der Tasten ausgeschlossen)
4.
Die Dauereinschaltung dieser Ikone zeigt an, dass die Batterie
ausgewechselt werden muss.
5.
Diese Ikone zeigt mit Hilfe eines Fühlers, der in der Fernbedienung
untergebracht ist, die im Raum, in dem sich die Fernbedienung
befindet, gemeßene Temperatur.
6.
Für die Sichtanzeige der festgestellten/gewünschten Grad wählbare
Meßeinheit (Celsius – Fahrenheit)
7.
Diese Ikone erscheint zusammen mit der vom Fühler in der
Fernbedienung festgestellten Raumtemperatur.
8.
Vom Benutzer eingestellte Temperatur, die der Raum im
AUTOMATIK-Betrieb erreichen muss. Im MANUELLEN Betrieb ist diese
Anzeige nicht aktiv.
9.
Interne Uhr. Kann zeitweise zur Rückwärtszählung in der Betriebsart
SLEEP dienen.
10.
Diese Ikone zeigt den aktuellen Wochentag an (in Englisch). Beim
Einstellen einer individuellen ZEITSCHALTUNG zeigen die darunter
befindliche Balken, falls sie für diesen Tag eingeschalten sind, an, dass
bereits Zeitschaltungen vorhanden sind.
11.
Diese Ikone zeigt die Funktion ZEITSCHALTUNG an. Ist sie
vollkommen ausgeschalten, ist die ZEITSCHALTUNG nicht aktiv, ist nur
der Rand der Ikone eingeschalten, ist die ZEITSCHALTUNG aktiv. Ihre
komplette Einschaltung zeigt an, dass die ZEITSCHALTUNG gerade
eingestellt wird.
HINWEIS:
Die Ikonen Nr.11 – Nr.12 – Nr.13 – Nr.14 haben zwei
verschiedene Einschaltmöglichkeiten:
VOLLKOMMEN BELEUCHTET (GANZ SCHWARZE IKONE)
NUR DER RAND DER IKONE IST BELEUCHTET
Wenn die Ikonen vollständig aufleuchten, bedeutet dies, dass wir an
dieser Funktion arbeiten.
Beispiel: ist das Symbol des Gebläses vollkommen eingeschalten,
bedeutet
dies,
Warmluftgebläses über die Taste Nr.5 ändern.
Wenn nur die Ränder der Ikonen leuchten, bedeutet dies, dass die
Funktion aktiv ist, wird sie aber nicht ändern können ohne den
entsprechenden Menüpunkt aufzurufen. Wird das entsprechende Menü
geöffnet, beginnt die Ikone voll zu leuchten (siehe oben)
Beispiel: wenn nur der Ikonenrand des Gebläses leuchtet, können wir
die Gebläsegeschwindigkeit durch Drücken der Taste Nr. 5
nicht ändern, aber die Funktion ist auf jeden Fall aktiv, denn
das Gebläse ist in Betrieb (falls der Heizofen in Betrieb ist).
Um die Gebläsegeschwindigkeit zu ändern, muss das Menü
für diese Einstellung aufgerufen werden und die Ikone
leuchtet dadurch vollständig auf.
Arbeitsweise
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
dass
wir
die
Geschwindigkeit
12.
Diese Ikone zeigt die Funktion SLEEP an. Ist sie vollkommen
ausgeschalten, ist SLEEP nicht aktiviert, ist nur der Rand der Ikone
eingeschalten, ist SLEEP aktiviert und der Heizofen schaltet sich nach
Ablauf einer Rückwärtszählung, die vom Benutzer eingestellt wird und
auf der Ikone Nr. 9 sichtbar ist, ab; Ihre komplette Einschaltung zeigt
an, dass die Betriebsart SLEEP gerade eingestellt wird.
13.
Die Ikone der Belüftung, mit der die Drehzahl des Warmluftgebläses
eingestellt wird. Die eingeschaltete Schrift AUTO bedeutet, dass die
Belüftung mit der Leistung verbunden ist.
14.
Die Ikone der Flamme, mit ihr wird eine der 5 Leistungsstufen der
Flamme eingestellt. Ist die Leistungsstärke 5 der Flamme eingestellt,
erscheint zusätzlich die Schrift MAX.
15.
Wenn diese Ikone aktiviert ist, kann das Einfüllen der Pellets reguliert
werden (diese Funktionseinstellung ist dem spezialisierten Techniker
vorbehalten)
16.
Ist diese Ikone aktiviert, kann der Zeitplan, der in der Ikone Nr. 9
erscheint, eingestellt werden.
17.
Balken,
die
die
Gebläseleistung
Geschwindigkeitsstufe, 2 Balken = 2. Geschwindigkeitsstufe,... 5
Balken = 5. Geschwindigkeitsstufe
18.
Balken, die die Flammenleistung anzeigen: 1 Balken= 1. Leistungsstufe,
2 Balken = 2. Leistungsstufe,... 5 Balken = 5. Leistungsstufe Diese
Balken sind nur sichtbar, wenn der Heizofen MANUELL arbeitet.
19.
Diese Ikone wird für die Wahl des Wochenprogramms während der
Einstellung der ZEITSCHALTUNG benötigt. Sie dient auch zur Wahl des
täglichen Programms in der individuellen Zeitschaltung.
20.
Wenn sich bei Einstellung der ZEITSCHALTUNG diese Ikone zusammen
mit der Ikone Nr. 19 einschaltet, bedeutet dies, dass das individuelle
Wochenprogramm
gerade
Zeitschaltungen, die 24h decken, eingegeben werden)
des
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Capitolo 4
31
pag.
anzeigen:
1
Balken=
gewählt
wird
(hierbei
müssen
