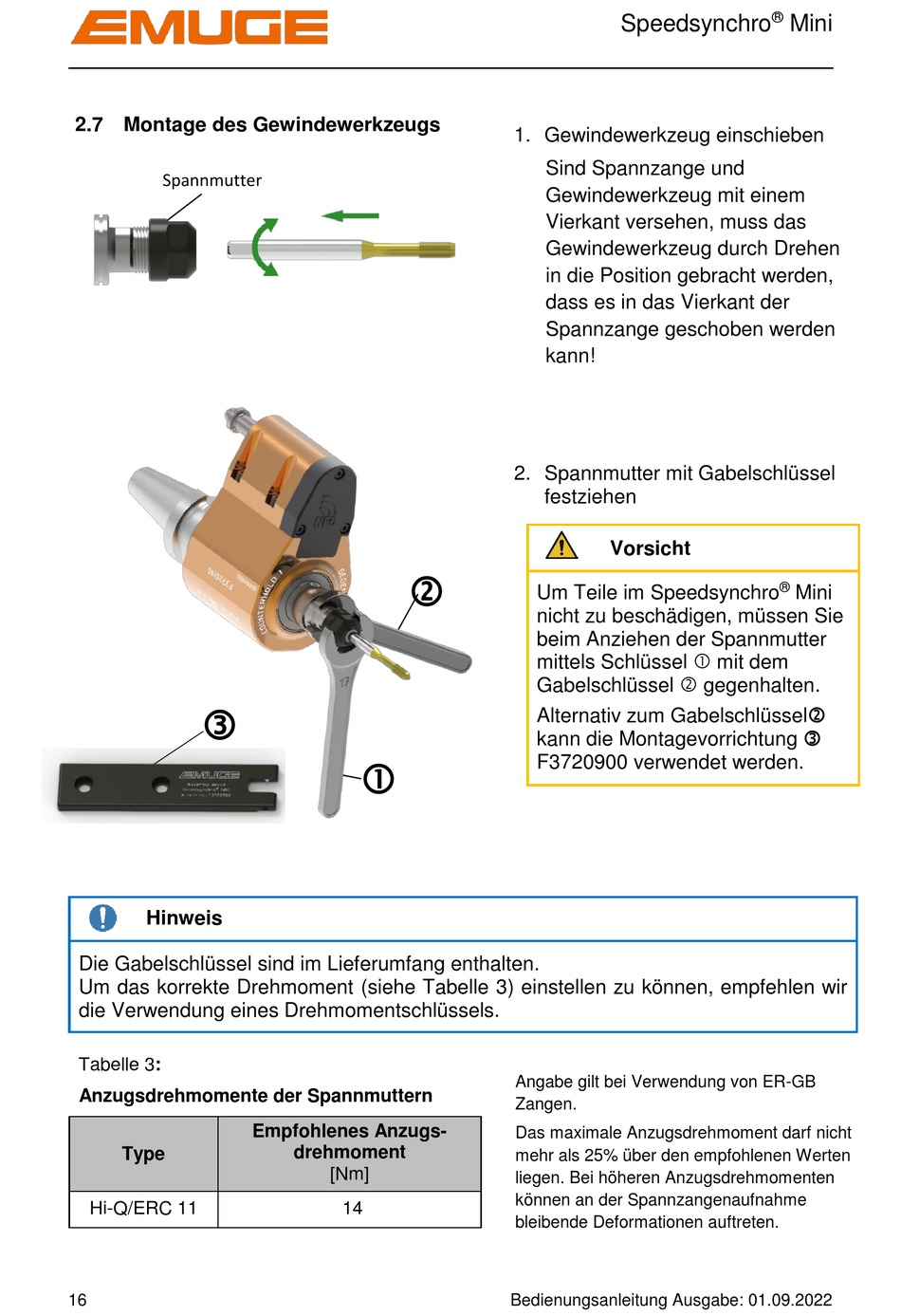

2.7 Montage des Gewindewerkzeugs
Spannmutter
Hinweis
Die Gabelschlüssel sind im Lieferumfang enthalten.
Um das korrekte Drehmoment (siehe Tabelle 3) einstellen zu können, empfehlen wir
die Verwendung eines Drehmomentschlüssels.
Tabelle 3:
Anzugsdrehmomente der Spannmuttern
Type
Hi-Q/ERC 11
16
Empfohlenes Anzugs-
drehmoment
[Nm]
14
Speedsynchro
1. Gewindewerkzeug einschieben
Sind Spannzange und
Gewindewerkzeug mit einem
Vierkant versehen, muss das
Gewindewerkzeug durch Drehen
in die Position gebracht werden,
dass es in das Vierkant der
Spannzange geschoben werden
kann!
2. Spannmutter mit Gabelschlüssel
festziehen
Vorsicht
Um Teile im Speedsynchro
nicht zu beschädigen, müssen Sie
beim Anziehen der Spannmutter
mittels Schlüssel mit dem
Gabelschlüssel gegenhalten.
Alternativ zum Gabelschlüssel
kann die Montagevorrichtung
F3720900 verwendet werden.
Angabe gilt bei Verwendung von ER-GB
Zangen.
Das maximale Anzugsdrehmoment darf nicht
mehr als 25% über den empfohlenen Werten
liegen. Bei höheren Anzugsdrehmomenten
können an der Spannzangenaufnahme
bleibende Deformationen auftreten.
Bedienungsanleitung Ausgabe: 01.09.2022
®
Mini
®
Mini
