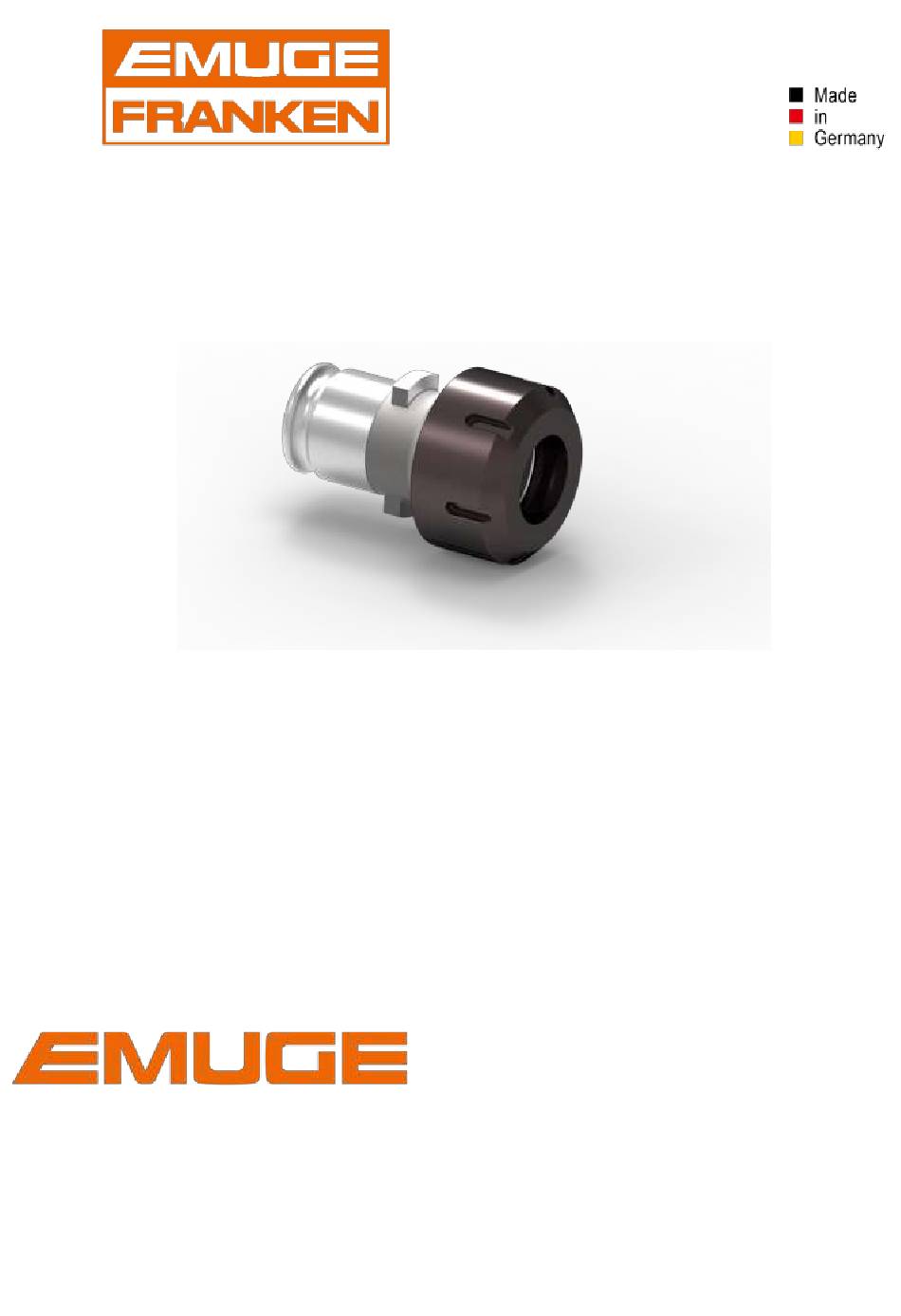

- Seite 1 EM 00 – Z / ER / IKZ EM 01 – Z / ER / IKZ EM 03 – Z / ER / IKZ EM 04 – Z / ER / IKZ Schnellwechseleinsätze EM - Z / ER / IKZ Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
EM-Z/ER/IKZ Inhaltsverzeichnis: 1 Einsatzbereich, Sicherheitshinweise und technische Daten ..4 Einsatzbereich, bestimmungsgemäße Verwendung ......... 4 Sicherheitshinweise und Tipps ................. 5 Urheber- und Schutzrechte ................5 Abmessungen und technische Daten ............... 6 2 Inbetriebnahme der Schnellwechseleinsätze ........ 7 Auspacken ......................7 Dichtscheiben für Spannmuttern ............... - Seite 3 EM-Z/ER/IKZ Warnhinweise, Symbole In dieser Bedienungsanleitung werden folgende Symbole verwendet: Vorsicht Kennzeichnet besondere Hinweise, Ge- und Verbote, die zur Schadensverhütung wichtig sind. Beachten Sie die jeweiligen Hinweise! Hinweis Kennzeichnet Anwendungstipps und andere nützliche Informationen. Schnittdarstellung: Schnellwechseleinsatz EM-Z/ER/IKZ Bedienungsanleitung Ausgabe: 01.04.2018...
-
Seite 4: Einsatzbereich, Sicherheitshinweise Und Technische Daten
1 Einsatzbereich, Sicherheitshinweise und technische Daten 1.1 Einsatzbereich, bestimmungsgemäße Verwendung Verwendung der Schnellwechseleinsätze: Zum Spannen von Gewindewerkzeugen über Spannzangen nach DIN ISO 15488 In Schnellwechsel-Aufnahmen, EMUGE Typen: KSN/HD SFM/NP SFM-L SFM-L-DZ Die Schnellwechseleinsatzgröße wird von der eingesetzten Haltergröße vorgegeben. -
Seite 5: Sicherheitshinweise Und Tipps
Der gesamte Inhalt dieser Bedienungsanleitung unterliegt dem deutschen Urheberrecht. Jegliche Vervielfältigung, Bearbeitung, Verbreitung, Überlassung an Dritte - auch auszugsweise - und jede Art der Verwertung außerhalb der Grenzen des Urheberrechts bedürfen der schriftlichen Zustimmung der EMUGE GmbH & Co. KG. Bedienungsanleitung Ausgabe: 01.04.2018... -
Seite 6: Abmessungen Und Technische Daten
ER 32 (GB) 4,5-16 41,5 EM04-Z/ER/IKZ M12-M30 ER 40 (GB) 9-22 Weitere Abmessungen entnehmen Sie bitte unserem EMUGE-Hauptkatalog. Größe wird von der verwendeten Futtergröße vorgegeben Nenngröße nach DIN ISO 15488 Spanndurchmesser wird durch das benötigte Gewindewerkzeug bestimmt Bedienungsanleitung Ausgabe: 01.04.2018... -
Seite 7: Inbetriebnahme Der Schnellwechseleinsätze
EM-Z/ER/IKZ 2 Inbetriebnahme der Schnellwechseleinsätze 2.1 Auspacken Schnellwechseleinsatz aus der Verpackung entnehmen Schnellwechseleinsatz mit einem Handlappen reinigen, um das Konservierungsöl zu entfernen Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. Putzwolle, verwenden Der Schnellwechseleinsatz ist für den Einsatz betriebsbereit 2.2 Dichtscheiben für Spannmuttern 2.2.1 Anwendung... -
Seite 8: Spannzange Und Gewindewerkzeug Einsetzen
EM-Z/ER/IKZ 2.3 Spannzange und Gewindewerkzeug einsetzen Vorsicht Der Gewindewerkzeugwechsel darf nicht bei rotierender Maschinenspindel erfolgen! Hinweis Spannzange entsprechend der Schnellwechseleinsatzgröße und des benötigten Gewindewerkzeugs wählen! Benötigtes Werkzeug: Spannschlüssel zum Anziehen der Spannmutter: EM 00-Z : QB002002.00170 EM 01-Z: QB002003.00300 ... - Seite 9 EM-Z/ER/IKZ 3. Spannmutter mit der eingerasteten Spannzange auf das Gewinde des √ Einsatzes schrauben Vorsicht Nur Spannmuttern mit richtig eingerasteter Spannzange montieren! 4. Gewindewerkzeug einschieben Hinweis Bei Verwendung von ER-GB Spannzangen: Position des Vierkants durch Drehen des Gewindewerkzeugs in die richtige Lage bringen 5.
- Seite 10 Bei höheren Anzugsdreh- momenten können an der Spann- Hi-Q/ERC32 zangenaufnahme bleibende Deformationen auftreten. Hi-Q/ERC40 Hinweis Um das korrekte Anzugsdrehmoment zu erhalten, empfehlen wir die Verwendung eines Drehmomentschlüssels mit passendem Aufsteckschlüssel, siehe dazu unseren EMUGE Hauptkatalog, Kapitel Zubehör. Bedienungsanleitung Ausgabe: 01.04.2018...
-
Seite 11: Gewindewerkzeug Und Spannzange Lösen
EM-Z/ER/IKZ 2.4 Gewindewerkzeug und Spannzange lösen Vorsicht Der Gewindewerkzeugwechsel darf nicht bei rotierender Maschinenspindel erfolgen! Hinweis Benötigtes Werkzeug: Spannschlüssel zum Lösen der Spannmutter: EM 00-Z : QB002002.00170 EM 01-Z: QB002003.00300 EM 03-Z: QB002003.0320 EM 04-Z: QB002003.0400 1. - Seite 12 EM-Z/ER/IKZ 2. Spannmutter abschrauben 3. Spannzange zur Markierung hin kippen, bis diese aus dem Exzenterring gelöst ist. Spannzange herausnehmen. Bedienungsanleitung Ausgabe: 01.04.2018...
-
Seite 13: Wartung / Instandhaltung
EM-Z/ER/IKZ 3 Wartung / Instandhaltung 3.1 Wartungsplan Was? Wann? Wer? Äußere Reinigung periodisch, vom Verschmutzungsgrad Bediener abhängig. 3.2 Äußere Reinigung In periodischen Abständen den Schnellwechseleinsatz mit einem Handlappen reinigen, Intervall ist vom Verschmutzungsgrad abhängig. Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. Putzwolle, verwenden 4 Außerbetriebnahme Wird der Schnellwechseleinsatz außer Betrieb genommen, sind folgende Arbeitsgänge durchzuführen:... -
Seite 14: Anwendung Und Auswahl Weiterer Schnellwechseleinsätze
EM-Z/ER/IKZ 5 Anwendung und Auswahl weiterer Schnellwechseleinsätze Beschreibung Empfohlene Einsatzgebiete Starre Ausführung Durchgangslochgewinde EM.. Starre Ausführung, für Durchgangslochgewinde EM../MQL Minimalmengenschmierung Starre Ausführung, Arretierung Spannen von Hartmetall-Werkzeugen des Werkzeugs über Hoher Kühlschmierstoffdruck EM..-E-Lock Formschluss Hochgeschwindigkeitsbearbeitung Mit einstellbarer Grundlochgewinde EM..-U Überlastkupplung Mit einstellbarer Überlastkupplung und Grundlochgewinde EM..-U/IKZ... - Seite 15 EM-Z/ER/IKZ Notizen: Bedienungsanleitung Ausgabe: 01.04.2018...
- Seite 16 EMUGE Schnellwechseleinsätze EM - Z / ER / IKZ Bedienungsanleitung Artikel-Nr.: ZB10033.DE 10575270 Original in Deutsch, Ausgabe: 5, Letzte Änderung: 01.04.2018, Änderungsstufe: 4 Bewahren Sie diese Bedienungsanleitung für künftige Verwendung auf! EMUGE-Werk Richard Glimpel GmbH & Co. KG Fabrik für Präzisionswerkzeuge Nürnberger Straße 96-100...
