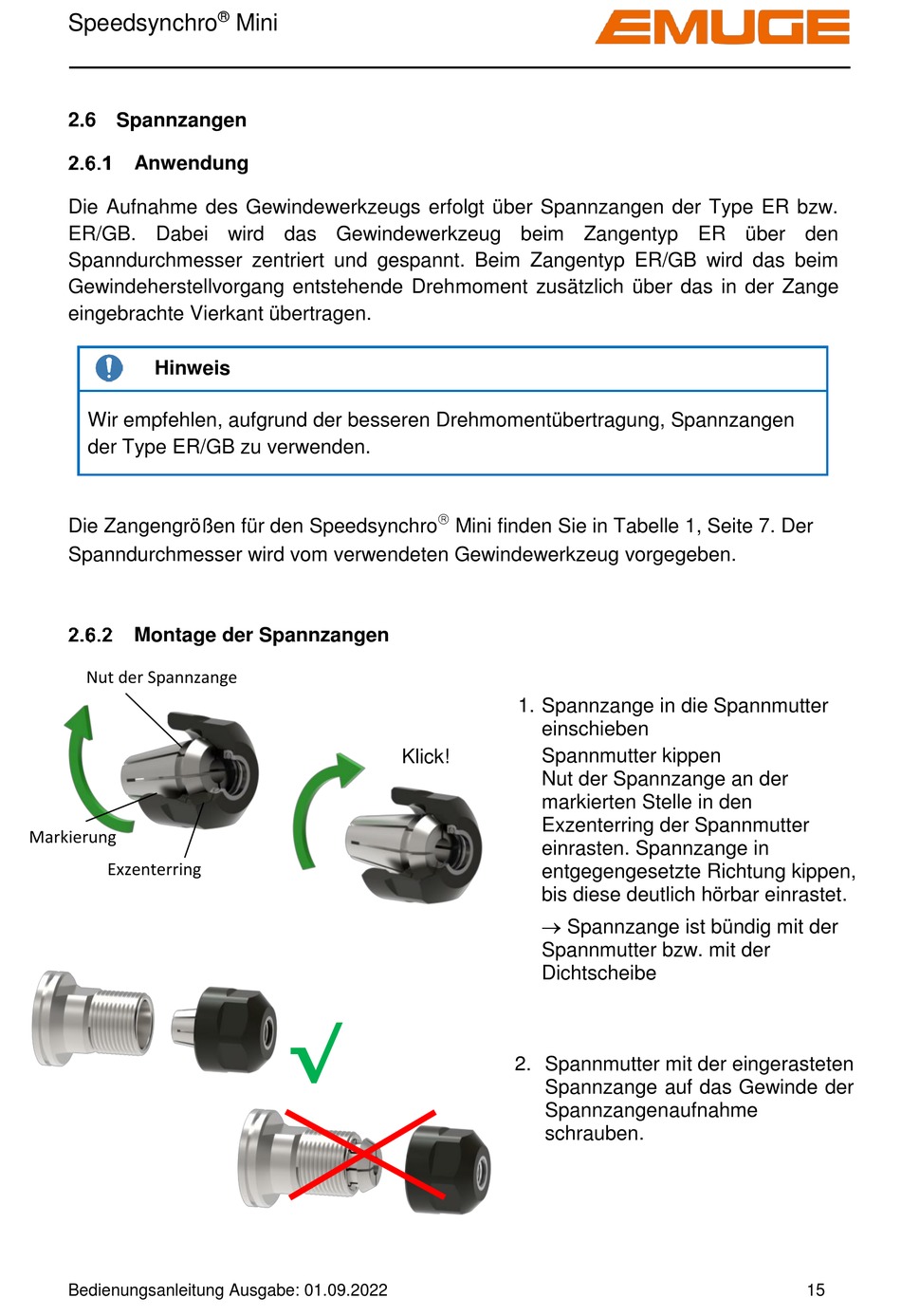

2.6 Spannzangen
Anwendung
Die Aufnahme des Gewindewerkzeugs erfolgt über Spannzangen der Type ER bzw.
ER/GB. Dabei wird das Gewindewerkzeug beim Zangentyp ER über den
Spanndurchmesser zentriert und gespannt. Beim Zangentyp ER/GB wird das beim
Gewindeherstellvorgang entstehende Drehmoment zusätzlich über das in der Zange
eingebrachte Vierkant übertragen.
Hinweis
Wir empfehlen, aufgrund der besseren Drehmomentübertragung, Spannzangen
der Type ER/GB zu verwenden.
Die Zangengrößen für den Speedsynchro
Spanndurchmesser wird vom verwendeten Gewindewerkzeug vorgegeben.
Montage der Spannzangen
Nut der Spannzange
Markierung
Exzenterring
Bedienungsanleitung Ausgabe: 01.09.2022
®
Mini
√
Mini finden Sie in Tabelle 1, Seite 7. Der
1. Spannzange in die Spannmutter
einschieben
Spannmutter kippen
Klick!
Nut der Spannzange an der
markierten Stelle in den
Exzenterring der Spannmutter
einrasten. Spannzange in
entgegengesetzte Richtung kippen,
bis diese deutlich hörbar einrastet.
Spannzange ist bündig mit der
Spannmutter bzw. mit der
Dichtscheibe
2. Spannmutter mit der eingerasteten
Spannzange auf das Gewinde der
Spannzangenaufnahme
schrauben.
