2.5 Dichtscheibe / Kühlscheibe
Anwendung
Die Dichtscheiben/Kühlscheiben werden in die Spannmutter eingesetzt, wenn Gewinde
mit innerer Kühlschmierstoffzufuhr hergestellt werden. Durch die Dichtscheiben bzw.
Kühlscheiben wird zusätzlich verhindert, dass Schmutz und Späne in die
Zangenschlitze eindringen. Wir empfehlen den Einsatz von Dicht- oder Kühlscheiben.
Im Gegensatz zu den Dichtscheiben führen die Kühlscheiben das Kühlmittel direkt am
Werkzeugschaft entlang.
Hinweis
Standardmäßig ist eine Spannmutter für Dichtscheiben/Kühlscheiben im Lieferum-
fang enthalten. Die Dichtscheibe/Kühlscheibe muss separat, passend für die
Spannmutter und den Spanndurchmesser, bestellt werden!

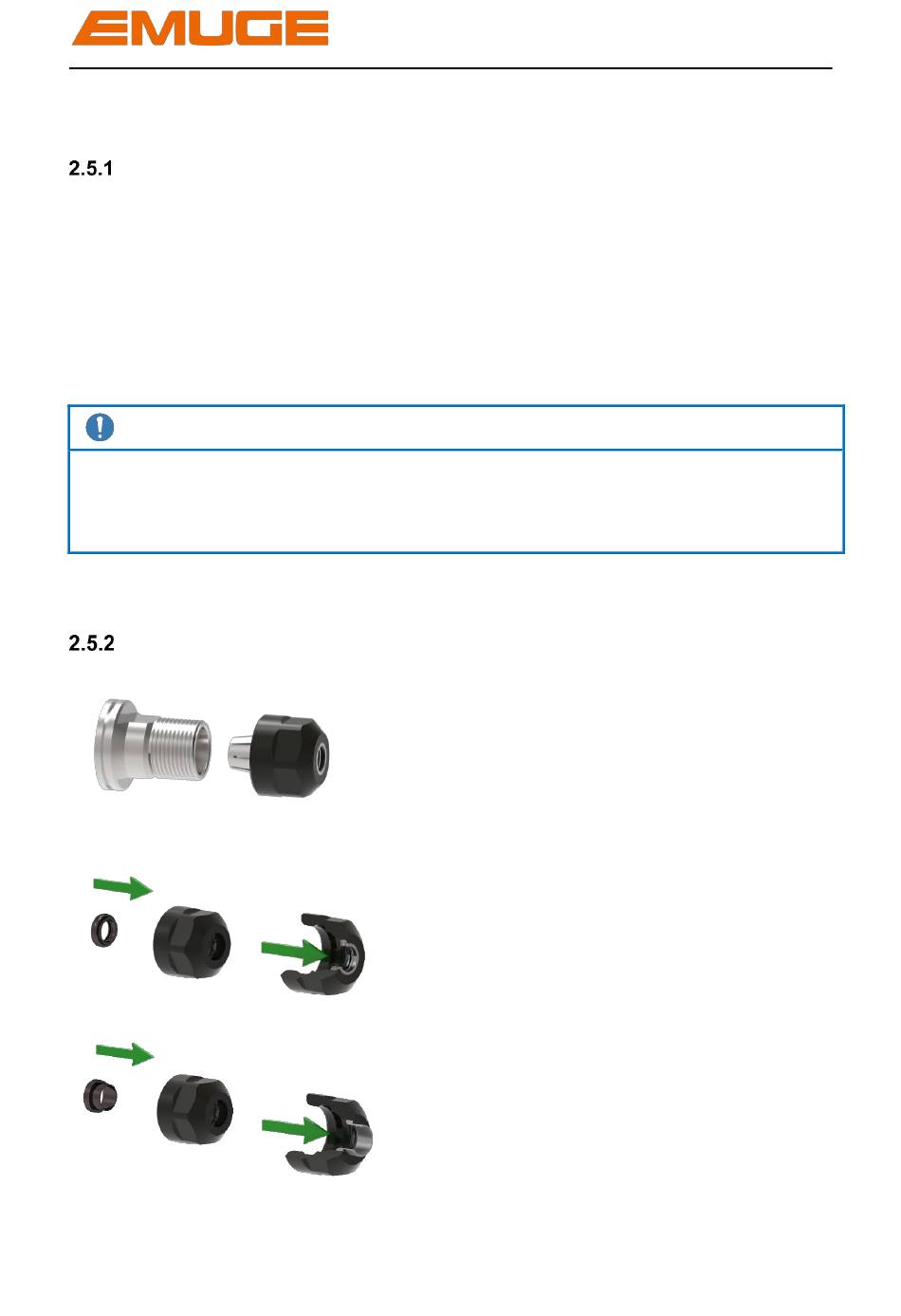

Montage der Dicht - oder Kühlscheibe
Dichtscheibe
Kühlscheibe
14
1. Spannmutter abschrauben
2. Dichtscheibe oder Kühlscheibe wie
Klick !
Klick!
Bedienungsanleitung Ausgabe: 01.09.2022
Speedsynchro
abgebildet in die Spannmutter
einsetzen.
Dichtscheibe oder Kühlscheibe in
der
Spanmutter
schieben,
bis
ein
Einrasten zu hören ist.
Die Dichtscheibe, wie in der
Abbildung zu sehen, muss vorne
mit der Spannmutter bündig sein.
®
Mini
nach
vorne
deutliches
