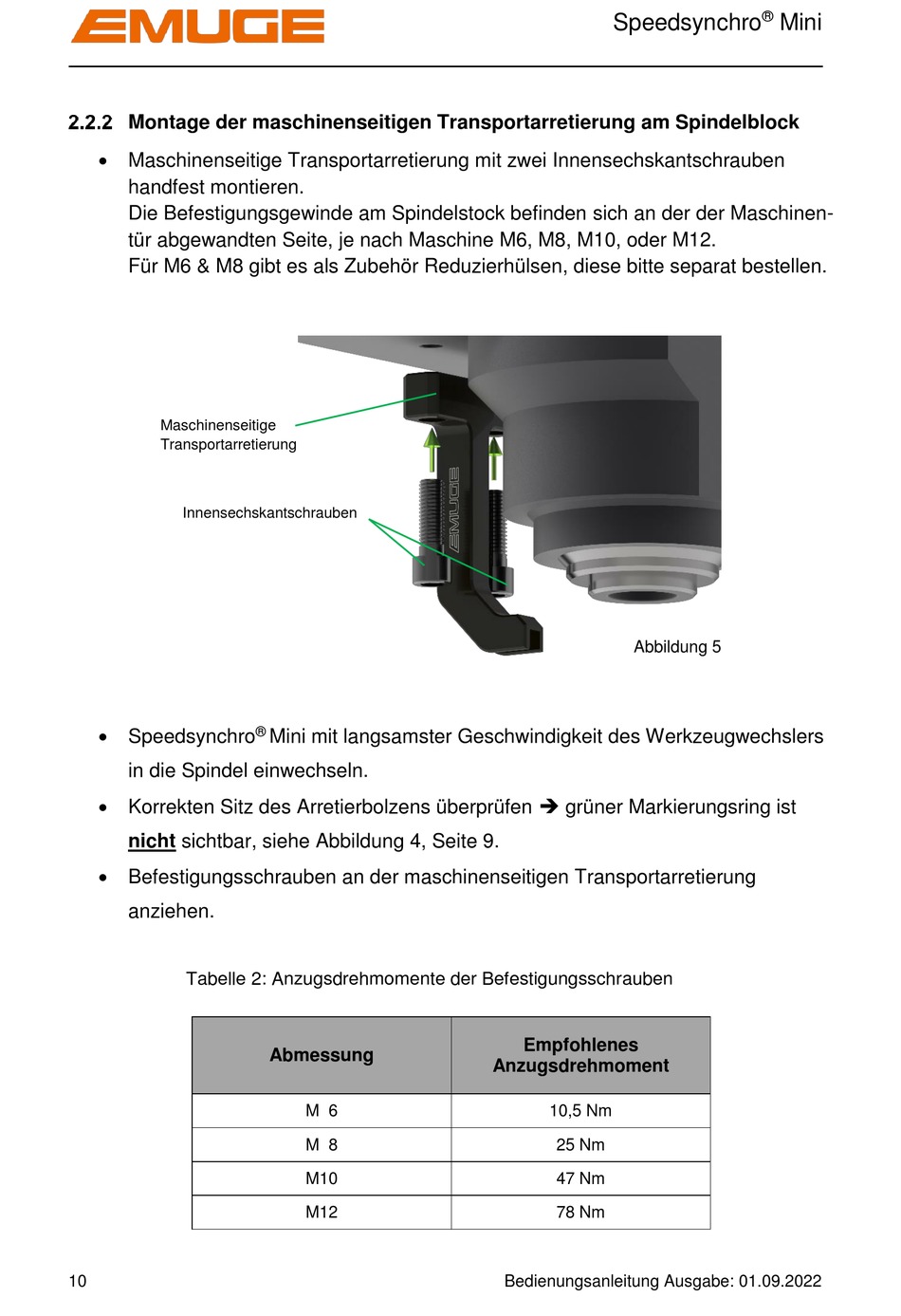

Montage der maschinenseitigen Transportarretierung am Spindelblock
Maschinenseitige Transportarretierung mit zwei Innensechskantschrauben
handfest montieren.
Die Befestigungsgewinde am Spindelstock befinden sich an der der Maschinen-
tür abgewandten Seite, je nach Maschine M6, M8, M10, oder M12.
Für M6 & M8 gibt es als Zubehör Reduzierhülsen, diese bitte separat bestellen.
Maschinenseitige
Transportarretierung
Innensechskantschrauben
Speedsynchro
in die Spindel einwechseln.
Korrekten Sitz des Arretierbolzens überprüfen grüner Markierungsring ist
nicht sichtbar, siehe Abbildung 4, Seite 9.
Befestigungsschrauben an der maschinenseitigen Transportarretierung
anziehen.
Tabelle 2: Anzugsdrehmomente der Befestigungsschrauben
10
®
Mini mit langsamster Geschwindigkeit des Werkzeugwechslers
Abmessung
M 6
M 8
M10
M12
Speedsynchro
Abbildung 5
5
Empfohlenes
Anzugsdrehmoment
10,5 Nm
25 Nm
47 Nm
78 Nm
Bedienungsanleitung Ausgabe: 01.09.2022
®
Mini
