Maico ERR 10/1 Montage- Und Betriebsanleitung Seite 3

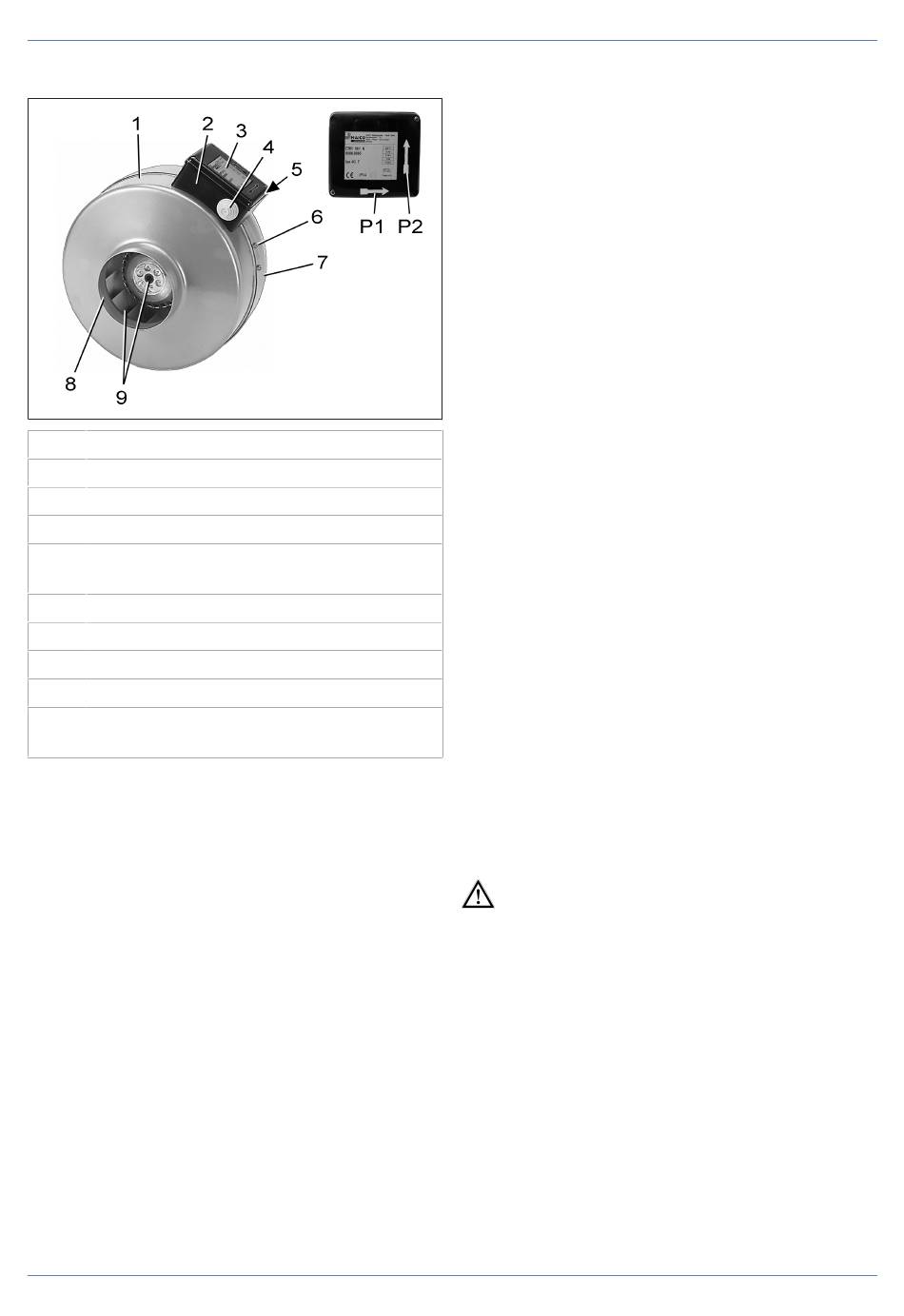

1 Geräteübersicht
1 Geräteübersicht
1 Gehäuseunterteil
2 Klemmenkasten
3 Klemmenkastendeckel mit Typenschild
4 Leitungstülle
5 Betriebskondensator (im Klemmenkas-
ten)
6 Befestigungsschraube Gehäuse
7 Gehäuseoberteil
8 Anschlussstutzen
9 Motor mit Laufrad
P1, Richtungspfeile Förder- und Drehrich-
P2 tung
2 Wichtige Hinweise
Lesen Sie diese Anleitung vor der Montage und
ersten Benutzung bitte sorgfältig durch. Folgen
Sie den Anweisungen. Übergeben Sie die Anlei-
tungen an den Eigentümer zur Aufbewahrung.
Der Ventilator darf nur von Fachinstallateuren
der Lüftungstechnik installiert, eingerichtet,
nachgerüstet, in Betrieb genommen, gereinigt,
gewartet oder instandgesetzt werden. Elektri-
scher Anschluss, Inbetriebnahme, Wartung und
Reparaturen nur durch Elektrofachkräfte ent-
sprechend den elektrotechnischen Regeln (DIN
EN 50110-1, DIN EN 60204-1 etc.) zulässig.
Qualifikationen/Voraussetzungen: Fachliche
Ausbildung und Kenntnisse der Fachnormen, EU-
Richtlinien und EU-Verordnungen. Die Installatio-
nen sind fachgerecht auszuführen. Geltende Un-
fallverhütungsvorschriften beachten. Maßnahmen
des Arbeitsschutzes und der Arbeitssicherheit be-
achten: intakte Schutzkleidung etc.
3 Lieferumfang
• Rohrventilator ERR
• Zubehörbeutel im Klemmenkasten: Leitungstül-
le und Zugentlastung mit 2 Befestigungsschrau-
ben
• Diese Montage- und Betriebsanleitung
4 Bestimmungsgemäße Verwen-
dung
Dieser Ventilator dient zur Ent- oder Belüftung in
Maschinen- und Arbeitsplatzbereichen, Fabrikati-
onsstätten, Lagerräumen, Laboren, Werkstätten,
Aufenthaltsräumen, Räumen ohne Fenster etc.
Zulässig ist ein Betrieb nur:
• in Innenbereichen
• mit direkt zwischen Rohrleitungen installiertem
ERR-Ventilator. Zulässig sind Wickelfalzrohre
mit passender Nennweite.
• mit fest an Wand, Decke oder Konsole instal-
liertem ERR-Ventilator. Für die Montage emp-
fehlen wir den optionalen Befestigungsfuß FUR.
Der Montageort muss eine ausreichende Trag-
fähigkeit aufweisen.
• mit fest verlegter elektrischer Zuleitung.
• bei Einbau mit elastischen Verbindungsstutzen
(diese verhindern Schwingungs-übertragungen
auf das Rohrsystem).
• bei freier Ansaugung oder Ausblasung mit Be-
rührungsschutz gemäß EN ISO 13857, zum
Beispiel mit Maico Schutzgitter SGR.
ERR sind Rohrventilatoren für den haushaltsähn-
lichen und leichten gewerblichen Einsatz.
5 Sicherheitshinweise
GEFAHR Entzündungs-/Brandgefahr
durch brennbare Materialien, Flüssigkeiten
oder Gase in der Nähe des Geräts.
In der Nähe des Geräts keine brennbaren Mate-
rialien, Flüssigkeiten oder Gase deponieren, die
sich bei Hitze oder durch Funkenbildung entzün-
den und in Brand geraten können.
ACHTUNG Gerätebeschädigung durch was-
serdampfgesättigte oder fetthaltige Luft oder
anhaftende Feststoffpartikel.
Wasserdampfgesättigte oder fetthaltige Luft oder
am Gerät anhaftende Feststoffpartikel können
das Gerät verschmutzen und die Leistungsfähig-
keit reduzieren.
Gerät auf keinen Fall zur Förderung dieser Stoffe
verwenden.
