Inhaltszusammenfassung für DEFA Solid

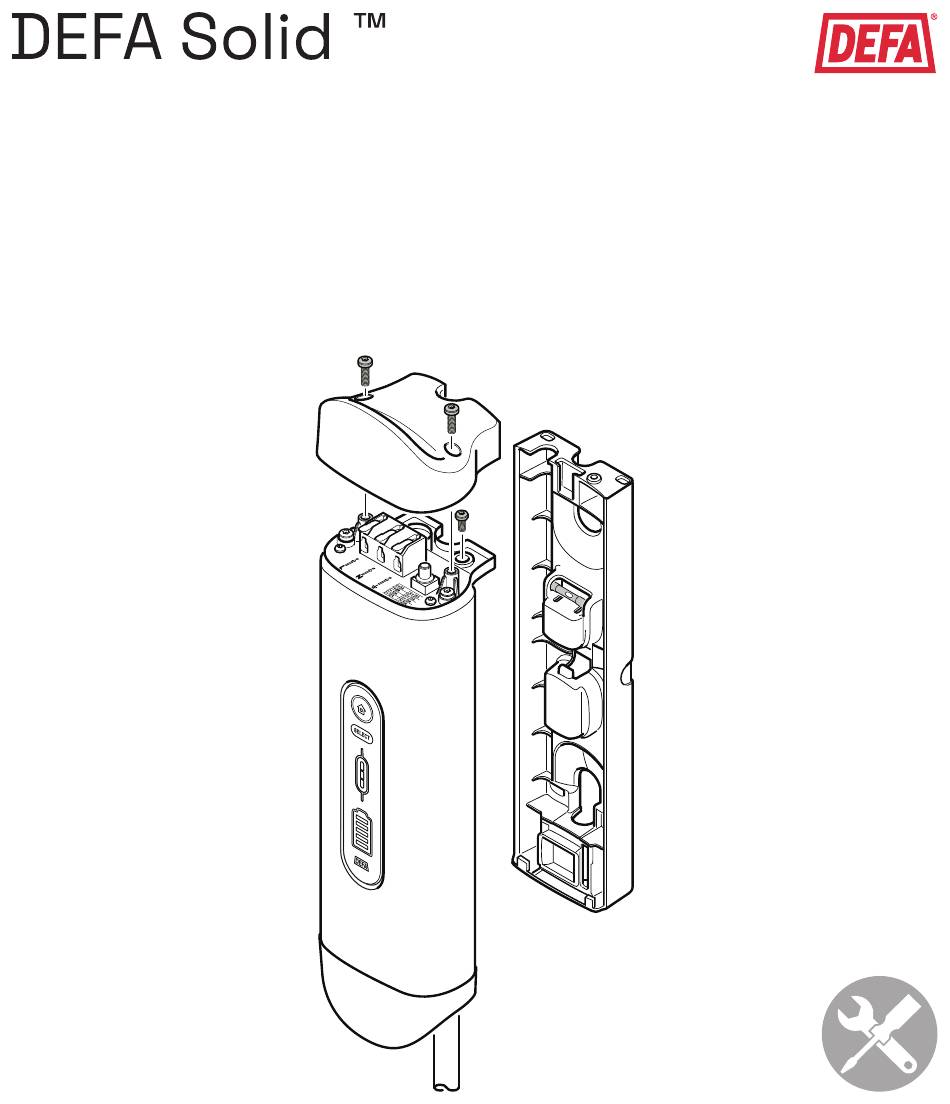

- Seite 1 EV Charging Station (DE) Installationsanleitung...
- Seite 3 Inhalt Informationen zur Sicherheit ................Wichtigste Teile ....................Installationsplanung .................... Installation ......................Prüfung und Verifizierung..................Übergabe......................Technische Daten ....................Kontaktinformationen..................
- Seite 4 Mit diesem Symbol gekennzeichnete Handlungen sind mit besonderer Sorgfalt auszuführen. HINWEIS Mit diesem Symbol gekennzeichnete Abschnitte weisen auf weitere wichtige Informationen und Besonderheiten hin, die für den sicheren Gerätebetrieb notwendig sind. Mit diesem Symbol gekennzeichnete Handlungen müssen nach Bedarf ausgeführt werden. defa.com...
- Seite 5 Gefahr Nicht installieren, wenn die Au- Nicht verwenden, wenn das La- Keine physischen Reparaturen ßenhülle beschädigt ist. dekabel defekt ist oder Risse an der Ladestation durchfüh- und andere Schäden aufweist. ren. defa.com...
- Seite 6 Wichtigste Teile Ladestation A. Schutzkappe B. Lademodul C. Display D. Ladekabel E. Klemmleiste F. Drehschalter G. Wandhalterung H. Wasserwaage Im Lieferumfang enthalten J. 2 x Schutzkap- penschrauben K.1 x Befesti- gungsschraube L. 4 x Wand- schrauben M. 4 x Wanddübel defa.com...
- Seite 7 • Am Installationsort muss ausreichende Luftzirkulation herrschen. • Oberhalb der Halterung muss 55 mm Freiraum vorhanden sein, damit sich das Lademodul leicht aufschieben lässt und Platz für die obere Abdeckung vorhanden ist. 55 m Benötigte Werkzeuge • Installationswerkzeug für die ordnungsgemäße Verkabelung einschließlich Abisolierwerkzeug. defa.com...
- Seite 8 • Kreuzschlitzschraubendreher für Wandhalterungsschrauben. • Torx-Werkzeug Größe Tx 15 mit Sicherheitsstift. defa.com...
- Seite 9 Wandhalterung gerade befestigt ist. Mit den im Lieferumfang des Produkts enthaltenen vier Schrauben befestigen. Die Löcher sind für Schrauben mit Ø4,2 mm vorgesehen. Den Kabelmantel (von A nach B) auf 140 mm Länge und alle Einzeladern auf 9-11 mm abisolieren. defa.com...
- Seite 10 Das Kabel so in die Führung legen, dass die Kabeladern aus der Bohrung in der oberen linken Ecke herauszeigen. Das Lademodul von oben aufschieben, so dass alle Kabeladern in die Kabeleinführung im inneren Endstück passen. Darauf achten, dass das Lademodul oben und unten fest in der Führung der Wandhalterung sitzt. defa.com...
- Seite 11 Das Lademodul mit der Befestigungsschraube an der Wandhalterung befestigen. defa.com...
- Seite 12 Die Adern L, N und PE (Erde) in die Klemmleiste (siehe Abbildung unten) stecken und kontrollieren, dass sie fest sitzen. HINWEIS Wenn die PE-Ader nicht isoliert ist, auf den freiliegenden Bereich einen Isolierschlauch aufschieben oder mit Isolierband umwickeln. 12. Das Kabel in die in der Abbildung unten gezeigte Position bringen. defa.com...
- Seite 13 13. Die Einstellungen des Drehschalters notieren und hierzu die Zelle mit einem X unter den entsprechenden Feldern in der Tabelle im Benutzerhandbuch markieren (siehe Kapitel Einstellen der gewünschten Ladestufe). 14. Auf der Unterseite des Fahrzeugsteckers (auf das vorhandene Leistungsschild) einen Aufkleber mit der eingestellten Leistung (maximale Ladeleistung) anbringen. defa.com...
- Seite 14 15 A 15 A 3,5 kW 13 A 13 A 3,0 kW 10 A 10 A 2,3 kW 1,8 kW 1,4 kW 15. Die äußere Schutzkappe mit zwei Schrauben an der Oberseite der Ladestation befestigen, um den Installationsbereich zu schließen. defa.com...
- Seite 15 16. Das Ladekabel um das Ladegerät wickeln. 17. Die Stromversorgung/Sicherung einschalten. defa.com...
- Seite 16 Vergewissern Sie sich, dass die Ladestation betriebsbereit ist, indem Sie kontrollieren, welche Signale vor, während und nach dem Laden des Fahrzeugs auf dem Display angezeigt werden. Siehe Kapitel Laden des Fahrzeugs im Benutzerhandbuch. Bedien-/Anzeigefeld A. Netzstromanzeige B. Select-Taste C. Statusanzeige des Ladegeräts D. Anzeige der Fahrzeugverbindung defa.com...
- Seite 17 • Zeigen Sie, wie man das Gerät benutzt. • Informieren Sie den Benutzer, wie er/sie weitere Informationen zum Gerät finden kann • Informieren Sie den Benutzer, was er/sie tun kann, wenn Probleme mit dem Gerät auftreten. • Übergeben Sie das Benutzerhandbuch. defa.com...
- Seite 18 Interner Sensor Betriebstemperatur -40 °C bis +50 °C Lagertemperatur -50 °C bis +85 °C Abmessungen (L x B x T) 312 x 85 x 70 mm Material Lademodul Aluminium IK-Einstufung IK 08 IP-Einstufung IP 44 Gewicht 2,3 kg Zertifizierung CE, IEC61851, IEC62955 Recycling EE-Abfall defa.com...
- Seite 19 Kontaktinformationen Bei Fragen wenden Sie sich bitte an Ihren Vertriebshändler vor Ort, besuchen defa.com oder rufen den DEFA-Support an: • Telefon (Norwegen/international): +47 32 06 77 00 • Telefon (Schweden/international): +46 10 498 38 00 • Telefon (Finnland): +358 (0)20 152 72 00 Wenn Sie Anregungen haben, wie sich System bzw.
