EV Charging Station
(DE) Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DEFA Solid

Inhaltszusammenfassung für DEFA Solid

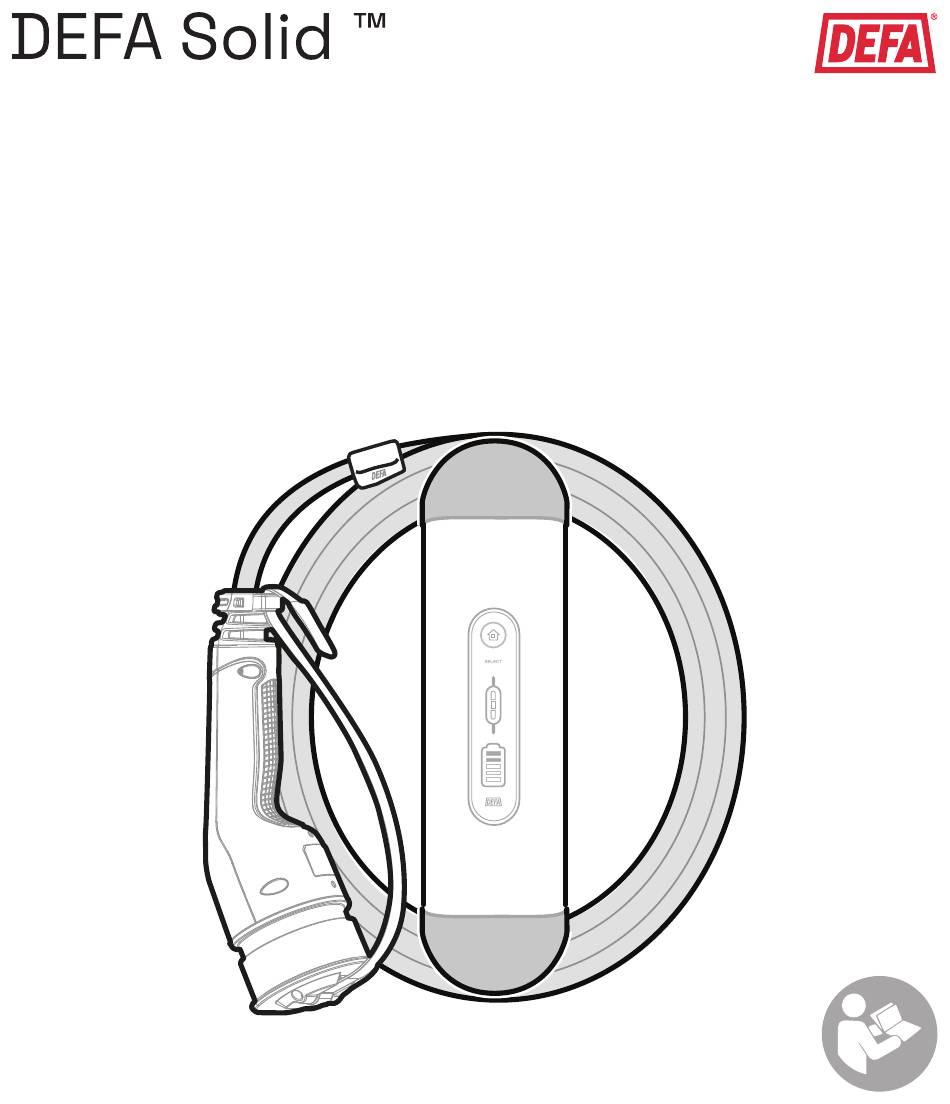

  • Seite 1 EV Charging Station (DE) Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Beschreibung ...................... Informationen zur Sicherheit ................Wichtigste Teile ....................Fahrzeug aufladen....................Anzeigesymbole am Lademodul ................Einstellen der gewünschten Ladestufe ..............Lagerung und Schutz ................... Wartung und Pflege ..................... Störungssuche und -beseitigung................Technische Daten ....................Kontaktinformationen..................

  • Seite 4: Beschreibung

    Beschreibung Ladegerät DEFA Solid für Elektrofahrzeuge ist eine qualitativ hochwertige Ladestation für Elektro- und Plug-in-Hybrid-Fahrzeuge. Das Ladegerät DEFA Solid für Elektrofahrzeuge wurde mit Schwerpunkt auf Anwenderfreundlichkeit entwickelt. Einzigartige Funktionen, unübertroffene Anwenderfreundlichkeit und extreme Haltbarkeit zeichnen das Ladegerät DEFA Solid für Elektrofahrzeuge aus.

  • Seite 5: Informationen Zur Sicherheit

    Mit diesem Symbol gekennzeichnete Handlungen sind mit besonderer Sorgfalt auszuführen. HINWEIS Mit diesem Symbol gekennzeichnete Abschnitte weisen auf weitere wichtige Informationen und Besonderheiten hin, die für den sicheren Gerätebetrieb notwendig sind. Mit diesem Symbol gekennzeichnete Handlungen müssen nach Bedarf ausgeführt werden. defa.com...

  • Seite 6: Handhabung

    Ladevorgangs nicht un- gangs kein Wasser in ten. Keinem direkten dus 3 vorgesehen. Es ter Spannung steht. den Ladeanschluss des Wasserstrahl oder darf nicht für andere Fahrzeugs gelangt. Spritzwasser aussetzen. Zwecke verwendet werden. Handhabung GEFAHR Fahrzeuge dürfen nicht über das Kabel fahren. defa.com...
  • Seite 7 • Das Kabel stets aufgerollt lagern. Das Kabel nach Gebrauch nicht auf dem Boden liegen lassen. • Bei Nichtverwendung des Produkts zum Schutz des Fahrzeugsteckers stets die Schutzkappe anbringen. • Mit der Kabelklemme das aufgerollte Kabel fixieren, wenn das Produkt nicht benutzt wird. defa.com...
  • Seite 8 defa.com...

  • Seite 9: Wichtigste Teile

    Wichtigste Teile Ladestation A. Ladekabel B. Lademodul C. Kabelklemme D. Schutzkappe E. Fahrzeugstecker F. Wandhalterung Bedien-/Anzeigefeld a. Netzstromanzeige b. Select-Taste c. Statusanzeige des La- degeräts d. Anzeige der Fahr- zeugverbindung defa.com...

  • Seite 10: Fahrzeug Aufladen

    Das Kabel abwickeln und den Griff anfassen. Den Stecker in die Fahrzeugbuchse einstecken. Das Fahrzeug beginnt mit dem Ladevorgang, was dadurch angezeigt wird, dass die LEDs der Anzeige der Fahrzeugverbindung nacheinander aufleuchten. Die Geschwindigkeit, mit der die LEDs aufleuchten, zeigt an, welche Stufe verwendet wird. defa.com...

  • Seite 11: Ordnungsgemäßer Anschluss

    Ladevorgang stets abschließen lassen oder beenden, bevor Sie den Stecker ziehen (Informationen hierzu finden Sie in der Ladeanleitung des Fahrzeugs). • Wenn der Ladevorgang beendet ist, blinken alle Symbole auf dem Display. Sie können das Ladekabel dann gefahrlos abziehen. defa.com...

  • Seite 12: Ladestation Ein-/Ausschalten

    Den Stecker aus der Fahrzeugbuchse herausziehen. Das Ladekabel um das Lademodul wickeln. Ladestation ein-/ausschalten Die Ladestation wird ein-/ausgeschaltet, indem Sie die Select-Taste 5 Sekunden lang gedrückt halten. Die Ladestation lässt sich nicht ausschalten, wenn sie an ein Fahrzeug angeschlossen ist. defa.com...

  • Seite 13: Anzeigesymbole Am Lademodul

    Anzeigesymbole am Lademodul HINWEIS Animationen, die die verschiedenen Signale erklären, finden Sie unter www.defa.com. Netzstromanzeige Zeigt an, ob die Ladestation an das Stromnetz angeschlossen ist oder nicht. Leuchtet nicht: kein Leuchtet: Netzstrom Blinkt: Laden abge- Blinkt rot: Fehler Netzstrom schlossen Select-Taste Kurz Select drücken, um zwischen Normal/Low1/Low2 umzuschalten.

  • Seite 14: Anzeige Der Fahrzeugverbindung

    LEDs leuchten Blinkt: Fahrzeug Blinkt rot: Fehler keine Verbindung leuchten: Batterie nacheinander auf: hat vollständiges zum Fahrzeug angeschlossen Laden läuft* Laden gemeldet. (wird noch nicht geladen) *Die Geschwindigkeit, mit der die LEDs aufleuchten, zeigt an, welche Ladestufe verwendet wird. defa.com...

  • Seite 15: Einstellen Der Gewünschten Ladestufe

    • Low-Stufe: Bei eingestellter Stufe Low 1 oder Low 2 ist die Ladestromstärke niedriger als normal. Dies kann erforderlich sein, wenn die Sicherung des Netzanschlusses für eine geringere Leistung als die der Ladestation ausgelegt ist oder der Stromkreis der für die Ladestation verwendeten Netzsteckdose gemeinsam mit anderen elektrischen Geräten genutzt wird. defa.com...
  • Seite 16 16 A 15 A 13 A 12,5 A 11 A k.A. Low 2 k.A. Vom In- stallateur ausge- wählt (mit „X“ ge- kenn- zeichnet): Die Ladeleistung hängt auch von der Leistung ab, die in das angeschlossene Fahrzeug eingespeist werden kann. defa.com...

  • Seite 17: Lagerung Und Schutz

    Das Kabel um das Lademodul wickeln. Sicherstellen, dass der Stecker mit der Schutzkappe nach unten hängt. Den Clip am Ladekabel befestigen. Die Schutzkappe verwenden. Mit dem Halteband kann die Position der Kappe eingestellt werden. Dadurch wird die Kappe vom Fahrzeug ferngehalten und verhindert, dass sich in der Kappe Wasser und Schmutz ansammelt. defa.com...

  • Seite 18: Wartung Und Pflege

    • Die Ladestation regelmäßig auf Risse und andere Schäden kontrollieren. Reinigung • Die Ladestation vor der Reinigung ausschalten. Hierzu 5 Sekunden lang Select drücken, wenn das Fahrzeug nicht angeschlossen ist. • Zur Reinigung ein feuchtes Tuch verwenden. Kein Wasser oder aggressive Chemikalien verwenden! defa.com...

  • Seite 19: Störungssuche Und -Beseitigung

    • Das Ladekabel vom Fahrzeug abziehen und dann wieder einstecken. Lademodulfehler Dieser Fehlerstatus wird angezeigt, wenn ein Problem in der internen Elektronik des Lademoduls vorliegt. Abhilfe • Wenden Sie sich an den Kundendienst (siehe Kapitel Kontaktinformationen). • Das Ladekabel vom Fahrzeug abziehen und dann wieder einstecken. defa.com...

  • Seite 20: Fehler Auf Der Netzstromseite

    Abhilfe • Prüfen, ob die Netzstromversorgung des Gebäudes erwartungsgemäß funktioniert. • Prüfen, ob der Schutzschalter des Netzstromkreises bzw. dessen Sicherung ausgelöst hat. • Wenden Sie sich an einen Elektriker oder an die für die Installation der Ladestation verantwortliche Person. defa.com...

  • Seite 21: Technische Daten

    Interner Sensor Betriebstemperatur -40 °C bis +50 °C Lagertemperatur -50 °C bis +85 °C Abmessungen (L x B x T) 312 x 85 x 70 mm Material Lademodul Aluminium IK-Einstufung IK 08 IP-Einstufung IP 44 Gewicht 2,3 kg Zertifizierung CE, IEC61851, IEC62955 Recycling EE-Abfall defa.com...

  • Seite 22: Kontaktinformationen

    Kontaktinformationen Bei Fragen wenden Sie sich bitte an Ihren Vertriebshändler vor Ort, besuchen defa.com oder rufen den DEFA-Support an: • Telefon (Norwegen/international): +47 32 06 77 00 • Telefon (Schweden/international): +46 10 498 38 00 • Telefon (Finnland): +358 (0)20 152 72 00 Wenn Sie Anregungen haben, wie sich System bzw.
