Micro:bit SERVOBOT mit IR-Sensor
Dieser ServoBot wird von zwei Micro-Rotationsservos (360°) mit Rädern (Ø 60 mm) angetrieben.
Weiters enthält der ServoBot einen Infrarot-Abstandssensor, um bei Bedarf Hindernisse erkennen zu
können. Vereinfacht wird der Zusammenbau durch vorgefertigte Teile (Laserschnitt). Die detailliert
beschriebene Verdrahtung ist auch ohne Löten herstellbar.
Die Programmieranleitung enthält zahlreiche grafische Programmierbeispiele (MakeCode©). Mit einem
zweiten Micro:bit und dem Activity-Board (Art. Nr. 102525) kann der ServoBot sogar ferngesteuert
werden. Wir empfehlen den ServoBot für leicht fortgeschrittene Micro:bit-Programmierer.
Zum Betrieb werden 2 AAA-Batterien für den Micro:bit und 4 Mignon-Batterien für den Servoantrieb
benötigt. Micro:bit, Batteriehalter (2 x AAA) und USB-Kabel sind nicht in der Werkpackung enthalten!
Materialliste:
1 Laserschnittplatte-ServoBot1 - 140 x 90 x 4 mm
1 Laserschnittplatte-ServoBot2 - 50 x 90 x 4 mm
1 Batteriekasten, 4 x Mignon
1 Clip-Anschluss
1 Schiebeschalter, Aufbau
2 Micro-Rotationsservos FS90R (360°)
2 Räder für Micro-Servos (ca. Ø 60 mm)
1 Infrarot-Sensor
2 Metall-Lochstreifen, 7 Loch
7 Lötösen Ø 3,2 mm, abgewinkelt
5 Zylinderkopfschrauben M4 x 25 mm
2 Zylinderkopfschrauben M4 x 10 mm
5 Muttern M4
1 Hutmutter M4
6 Kunststoff-Rändelmuttern M4
10 Gewindehülsen M3 x 10 mm (Ø 5/5,4 mm)
10 Kreuzschlitz-Senkkopfschrauben M3 x 8 mm
5 Kreuzschlitz-Senkkopfschrauben M3 x 12 mm
1 Silikonschlauch iØ 1 x 50 mm
1 Gummidistanzscheibe
1 Gummiring 1 x 5 x Ø 40 mm
1 Kreuzschlitz-Schraubendreher
1 Programmieranleitung - ServoBot + IR
Nicht in der Werkpackung enthalten: Micro:bit (V2), Batteriehalter (2xAAA) und USB-Kabel
Zusammenbau:

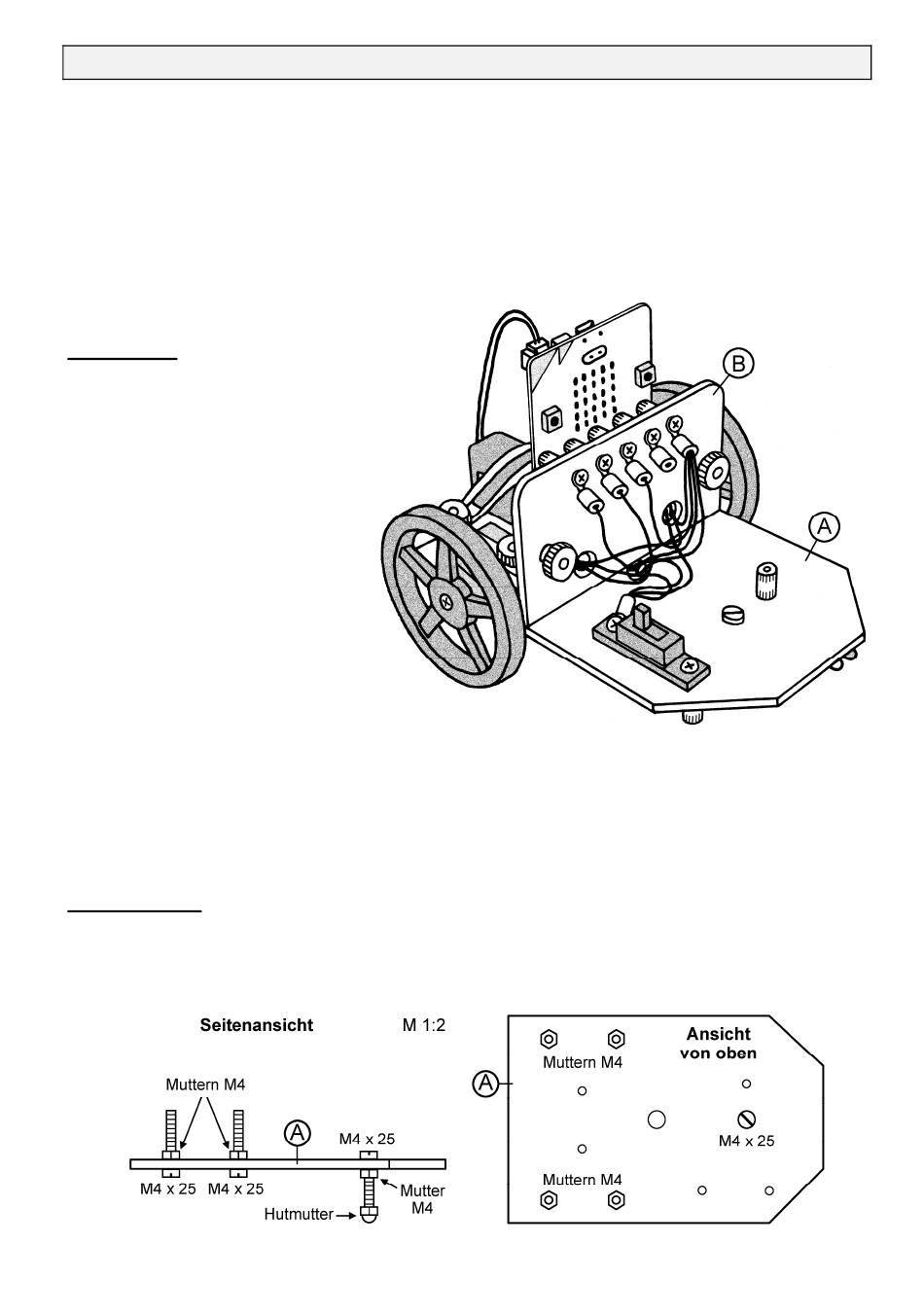

1. Befestige die fünf Zylinderkopfschrauben M4 x 25 mm laut Skizze mit fünf Muttern M4 an den
Ø 4 mm Bohrungen der Grundplatte (A)-(140 x 90 x 4 mm). Die Hutmutter M4 wird an der vorderen
Schraube M4 x 25 mm festgeschraubt.
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
WINKLER - Nr. 102528
