winkler 100736 Bedienungsanleitung

KUGELWIPPE
Materialliste:
1 Kiefernsperrholzbrett 170 x 140 x 6 mm
2 Fichtenleisten 250 x 10 x 10 mm
1 Pappelsperrholzbrett 140 x 60 x 20 mm
3 Pappelsperrholzleisten 250 x 18 x 4 mm
1 Pappelsperrholzbrettchen 160 x 40 x 6 mm
5 Eisenkugeln Ø 9 mm
3 Spaxschrauben 3 x 20 mm
1 Zylinderkopfschraube M4 x 25 mm
1 Mutter M4
2 Beilagscheiben M4
2 Karosseriescheiben Ø 4,3/20 mm
1 Gummidistanzscheibe
1 Messinghülse Ø 4/5 x 9 mm
1 Aludraht Ø 2 x 120 mm
Arbeitsanleitung:

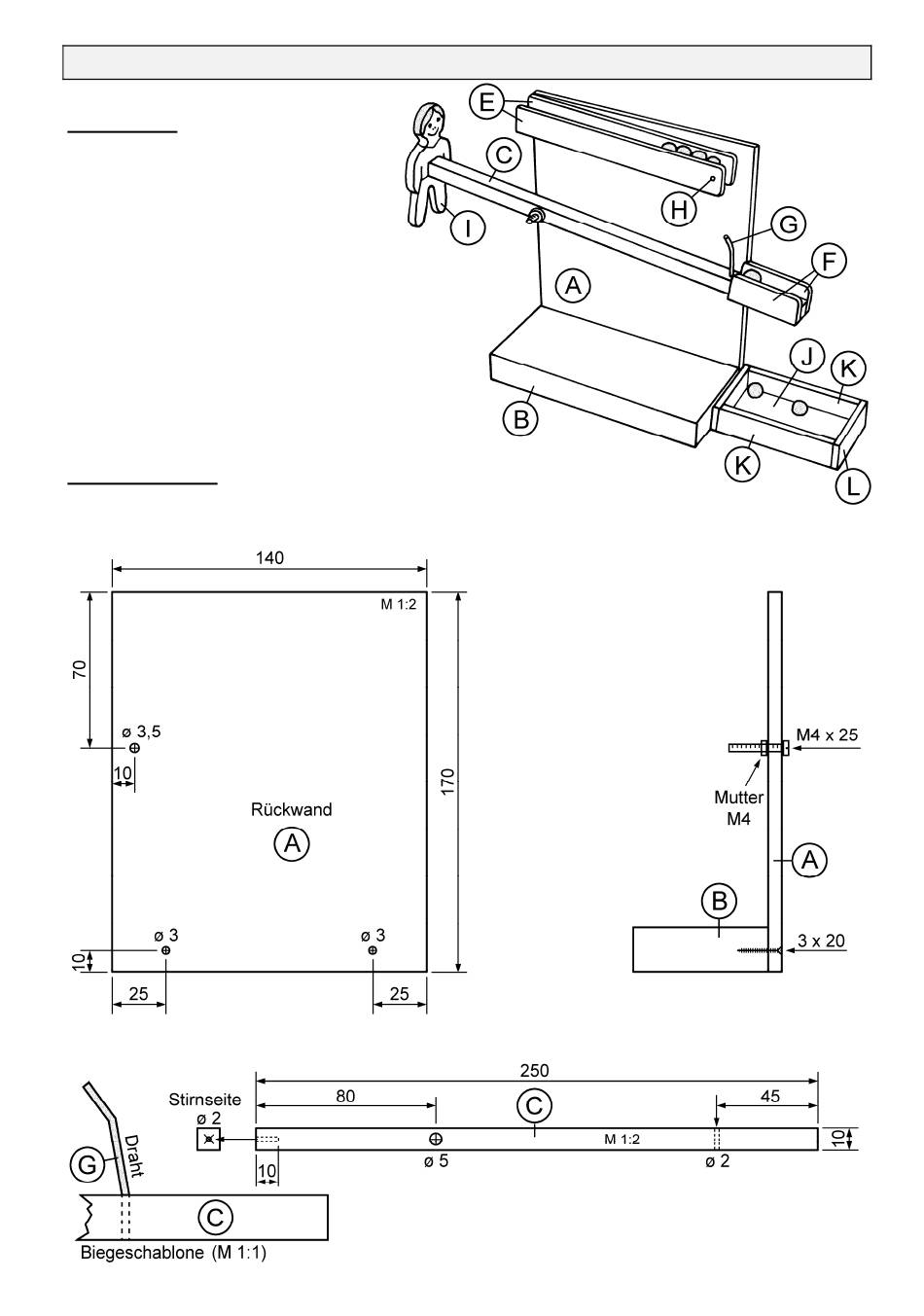

1. Bohre die Rückwand (A)-(170 x 140 x 6 mm) laut Plan und versenke die zwei Ø 3 mm
Bohrungen auf der Rückseite für die Köpfe der Spaxschrauben 3 x 20 mit einem Holzsenker.
2. Bohre die Wippleiste (C)-(250 x 10 x 10 mm) den Angaben entsprechend an drei Stellen.
Befestige die Rückwand (A) mit
Holzleim und zwei Spaxschrauben
3 x 20 seitlich am Grundbrett (B)-
(140 x 60 x 20 mm).
Drehe die Zylinderkopfschraube
M4 x 25 in die Ø 3,5 mm Bohrung
und sichere sie auf der Vorderseite
mit einer Mutter M4.
Drücke ein 36 mm langes Stück (G) vom Aludraht (Ø 2 mm) mit
einer Flachzange in die Ø 2 mm Bohrung der Leiste (C) und
biege es genau nach nebenstehender Biegeschablone.
- 1 -
