winkler 101972 Arbeitsanleitung

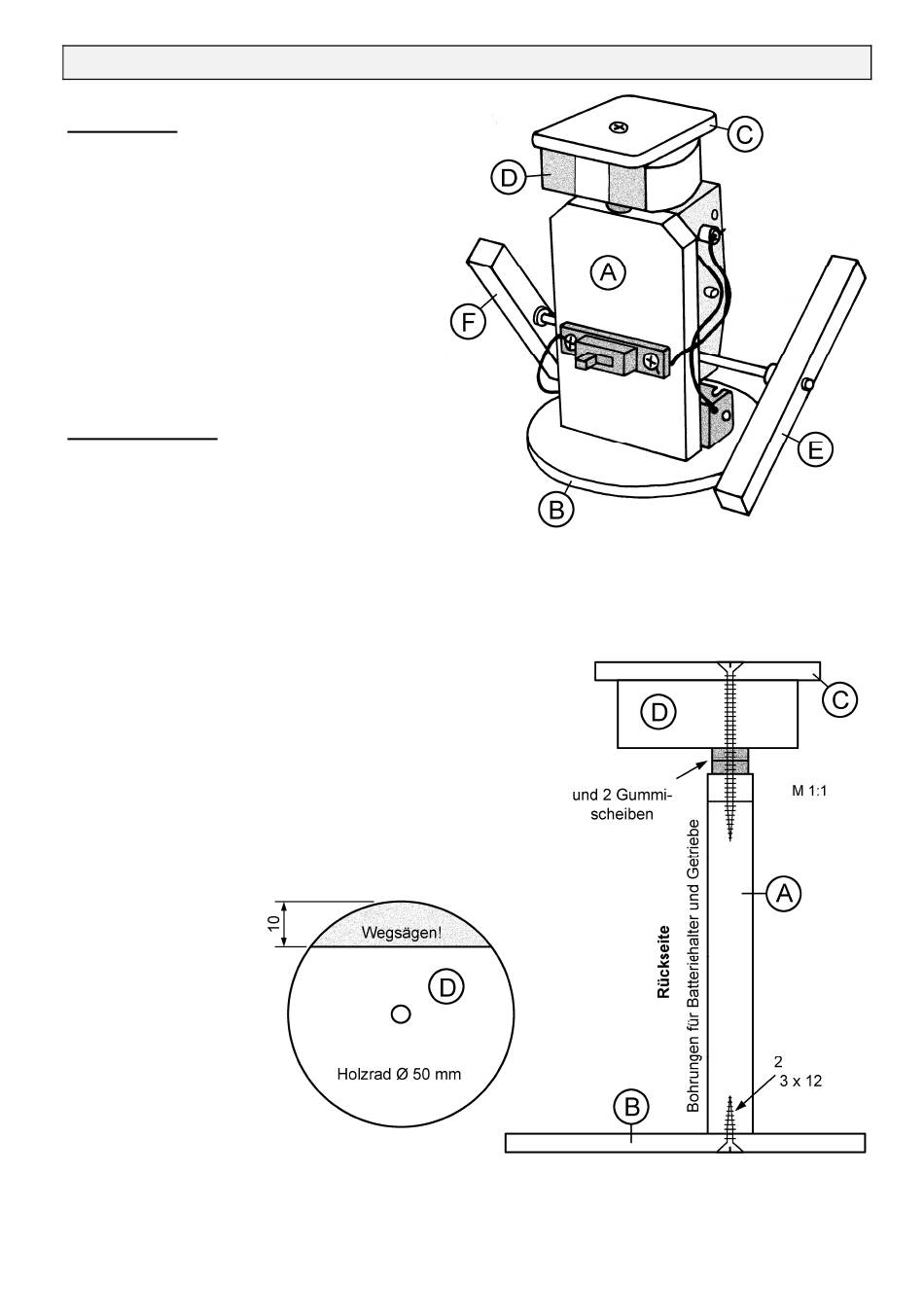

WATSCHEL - ROBOTER
Materialliste:
1 Pappelsperrholz 140 x 90 x 4 mm
1 Pappelsperrholz 80 x 50 x 10 mm
1 Buchenholzleiste 190 x 10 x 10 mm
1 Holzrad Ø 50 mm
1 Getriebemotor
1 Batteriekasten, 1 x Mignon + Litzen
1 Schiebeschalter-Aufbau
9 Spanplattenschrauben 3 x 12 mm
1 Spanplattenschraube 3 x 40 mm
2 Reduzierhülsen 4/3 mm
4 Gummidistanzscheiben
1 Silikonschlauch id/s 1,5/1,5 x 20 mm
Arbeitsanleitung:
1. Schneide die Schablonen für die Teile (A), (B)
und (C) von Seite 3 aus.
Übertrage die Umrisse von Schablone (A) mit Bleistift
auf das Sperrholzbrett (80 x 50 x 10 mm) und
markiere die Bohrungen mit einem Vorstecher.
Zeichne die drei stirnseitigen Bohrungen mit Lineal und Bleistift an, stich sie vor und bohre sie mit
einem Ø 2 mm Bohrer ca. 10 mm tief. Die weiteren Ø 2 mm Bohrungen werden am besten mit einer
Ständerbohrmaschine mit Tiefenstopp ca. 7 mm tief gebohrt. Nur die zwei Bohrungen für den
Schalter müssen durchgebohrt werden. Säge danach die angezeichneten Ecken weg und schleife
die Sägestellen nach.
2. Übertrage die Umrisse und Bohrungen der Schablonen
(B) und (C) auf das Sperrholzbrett (140 x 90 x 4 mm),
säge die Teile mit dem Laubsägebogen aus und
entgrate die Kanten mit feinem Schleifpapier.
Bohre die Ø 3 mm Löcher und versenke sie auf einer
Seite mit einem Handsenker so weit, dass später die
Köpfe der Spanplattenschrauben darin Platz finden.
3. Säge ein 10 mm breites Stück laut Zeichnung vom
Holzrad (D)-(Ø 50 mm) und leime anschließend Teil (C)
so auf das Rad (D), dass die Bohrungen der zwei Teile
genau übereinander
liegen.
4. Befestige die runde Bodenplatte (B) mit etwas Holzleim und zwei Spanplattenschrauben 3 x 12 mm
an den unteren, stirnseitigen Bohrungen von Brett (A).
Der Kopf (C, D) wird mit der Spanplattenschraube 3 x 40 mm und zwei beigelegten Gummischeiben
an der oberen stirnseitigen Bohrung von Brett (A) festgeschraubt.
Spanpl.-Schraube 3x40
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
WINKLER - Nr. 101972
Spanpl.-Schraube
