winkler 100890 Arbeitsanleitung

RGB - LED - GESPENST
Materialliste:
1 Pappelsperrholzbrett 120 x 74 x 6 mm
1 Pappelsperrholzbrett 68 x 74 x 10 mm
1 Pappelsperrholzleiste 160 x 25 x 8 mm
1 Plexiglasplatte 120 x 74 x 3 mm
1 Moosgummi, schwarz 120 x 74 x 2 mm
1 Klebefolie, transluzent 150 x 150 mm
1 RGB-LED, langsam (0,25 Hz)
2 Blechschrauben 2,9 x 6,5 mm
6 Spanplattenschrauben 3 x 20 mm
Hinweis: Falschpolung zerstört die LED.
Beachte genau die Hinweise in der
Arbeitsanleitung.
Arbeitsanleitung:

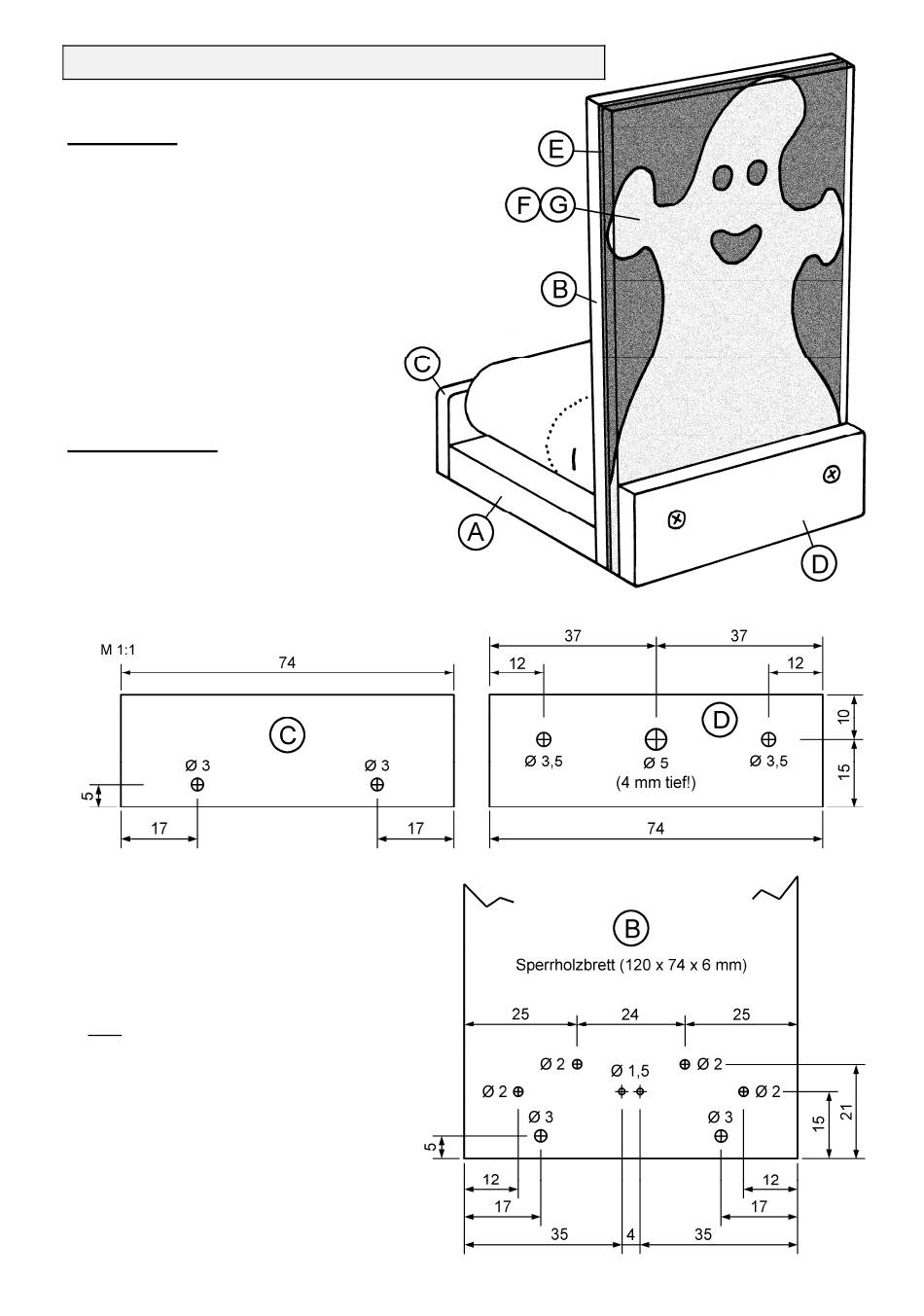

1. Säge die zwei Teile (C) und (D) von der
Sperrholzleiste (160 x 25 x 8 mm) und
bohre die angegebenen Löcher.
Beachte, dass die Ø 5 mm Bohrung in
Leiste (D) nur 4 mm tief gesetzt wird!
Verwende also am besten eine Ständer-
bohrmaschine mit Tiefenstopp!
2. Übertrage die 8 Bohrstellen auf das Sperr-
holzbrett (B)-(120 x 74 x 6 mm) und bohre
die Löcher den nebenstehenden Angaben
entsprechend.
Tipp: Die Bohrstellen in Brett (B) können
auch mit Hilfe der Schablone (B) von
Seite 3 angezeichnet werden.
Lege die Schablone dazu auf das Brett (B)
und übertrage die Bohrstellen mit einem
Vorstecher.
WINKLER - Nr. 100890
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
