winkler 100566 Arbeitsanleitung

BAHNSCHRANKEN
Der Bahnschranken wird durch ein Schneckengetriebe
hochgehoben. Bei einer Umdrehung der Schnecke wird
das Zahnrad um einen Zahn weiterbewegt.
Schneckengetriebe haben außerdem einen Sperreffekt. -
Das heißt, dass der Schranken auch dann nicht
herunterfällt, wenn die Kurbel losgelassen wird.
Materialliste:
1 Kiefernsperrholzbrett 200 x 80 x 6 mm
1 Fichtenleiste 240 x 20 x 20 mm
1 Fichtenleiste 260 x 10 x 10 mm
1 Buchenrundstab Ø 5 x 50 mm
1 Stiftzahnrad, rot (15 Zähne)
1 Schnecke
1 Handkurbel
2 Gummidistanzscheiben
2 Ringschrauben 5/16
Arbeitsanleitung:
1. Säge die Teile (B), (C) und (D) mit einer Gehrungs-
säge von der Fichtenleiste (240 x 20 x 20 mm).
Bohre die angegebenen Löcher und brich die
Kanten mit feinem Schleifpapier.
Drehe die zwei Ringschrauben bis zum Gewinde-
ende in die Bohrungen von Leiste (B) und leime die

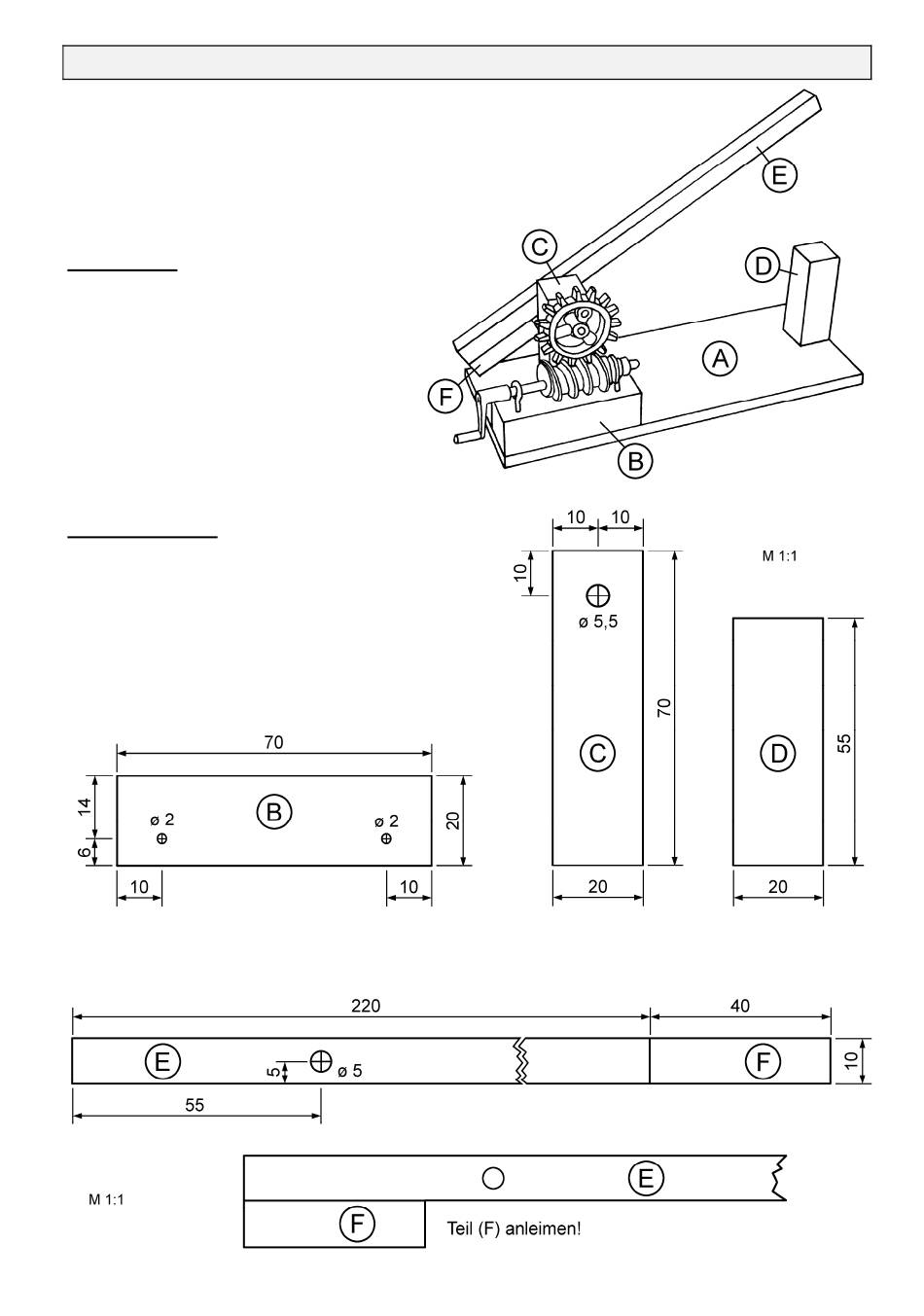

drei Leisten der Zeichnung (Seite 2) entsprechend
auf die Grundplatte (A)-(200 x 80 x 6 mm).
2. Die Teile (E) und (F) für den Schranken entstehen aus der Leiste (260 x 10 x 10 mm). Säge sie an
der angegebenen Stelle durch, bohre das Ø 5 mm Loch und leime Stück (F) auf den Schranken (E).
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
WINKLER - Nr. 100566
