ASROCK Z790 PG RIPTIDE Benutzerhandbuch Seite 51

Z790 PG Riptide

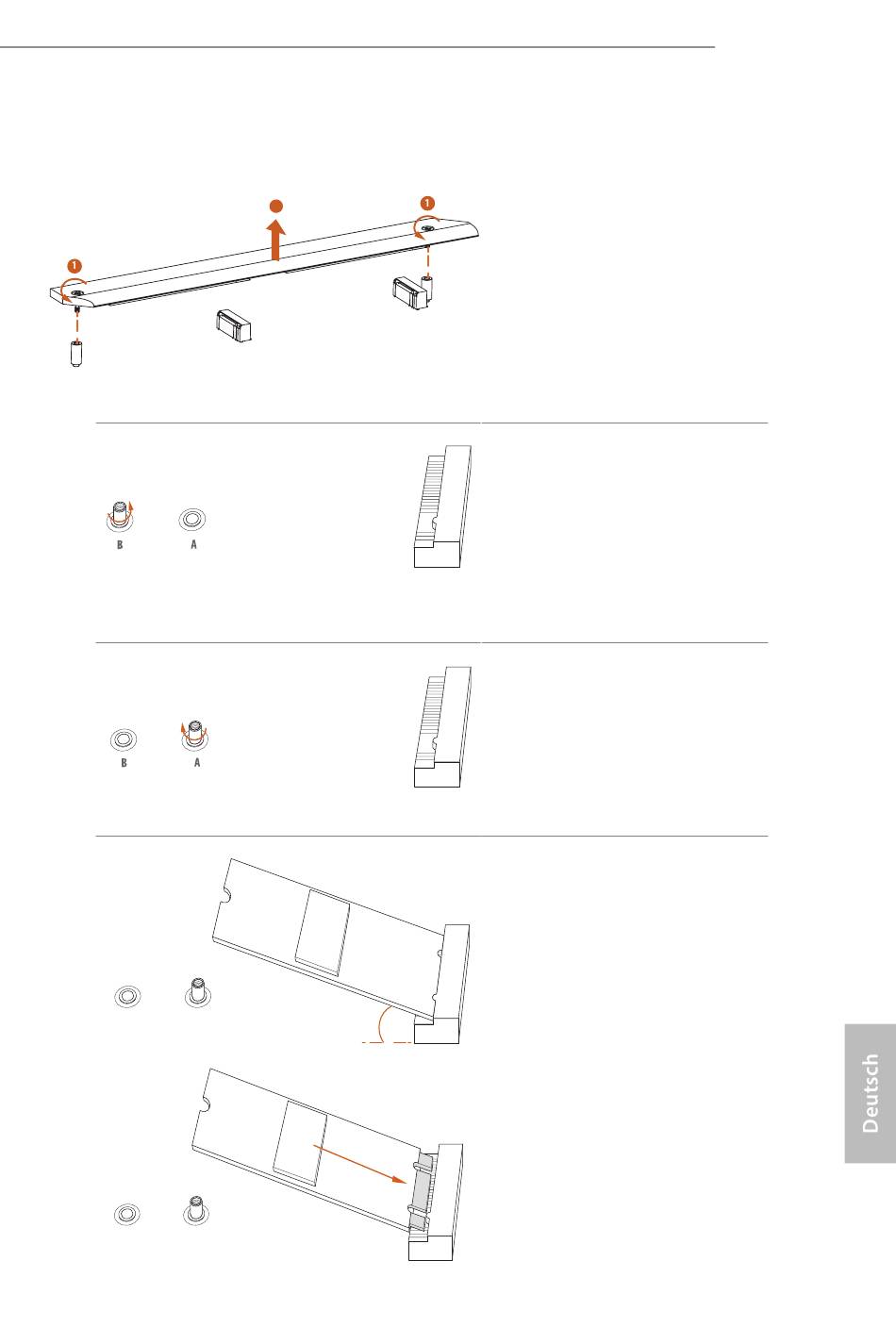

Schritt 3
Vor der Installation eines M.2-SSD-
2
Moduls lösen Sie bitte die Schrauben,
mit denen der M.2-Kühlkörper
befestigt ist.
*Bitte entfernen Sie die Schutzfolien
auf der Unterseite des M.2-
Kühlkörpers, bevor Sie ein M.2-SSD-
Modul installieren.
Schritt 4
Versetzen Sie den Abstandhalter
je nach Modultyp und -länge. Der
Abstandhalter wird per Vorgabe an
Position B platziert. Überspringen Sie
Schritt 4 und 5, wenn Ihr M.2-SSD-
Modul vom Typ 2280 ist.
Schritt 5
Lösen Sie die gelbe Schutzfolie von
der Mutter, die zum Einsatz kommt.
Ziehen Sie den Abstandhalter an der
gewünschten Mutternposition am
Motherboard mit der Hand an.
Schritt 6
Setzen Sie das M.2-SSD-Modul
sorgfältig an den M.2-Steckplatz an,
schieben Sie das Modul vorsichtig
ein. Bitte beachten Sie, dass das M.2-
SSD-Modul nur richtig herum in den
B A
20 o Steckplatz passt.
B A
47
