ASROCK Z790 PG RIPTIDE Benutzerhandbuch Seite 35

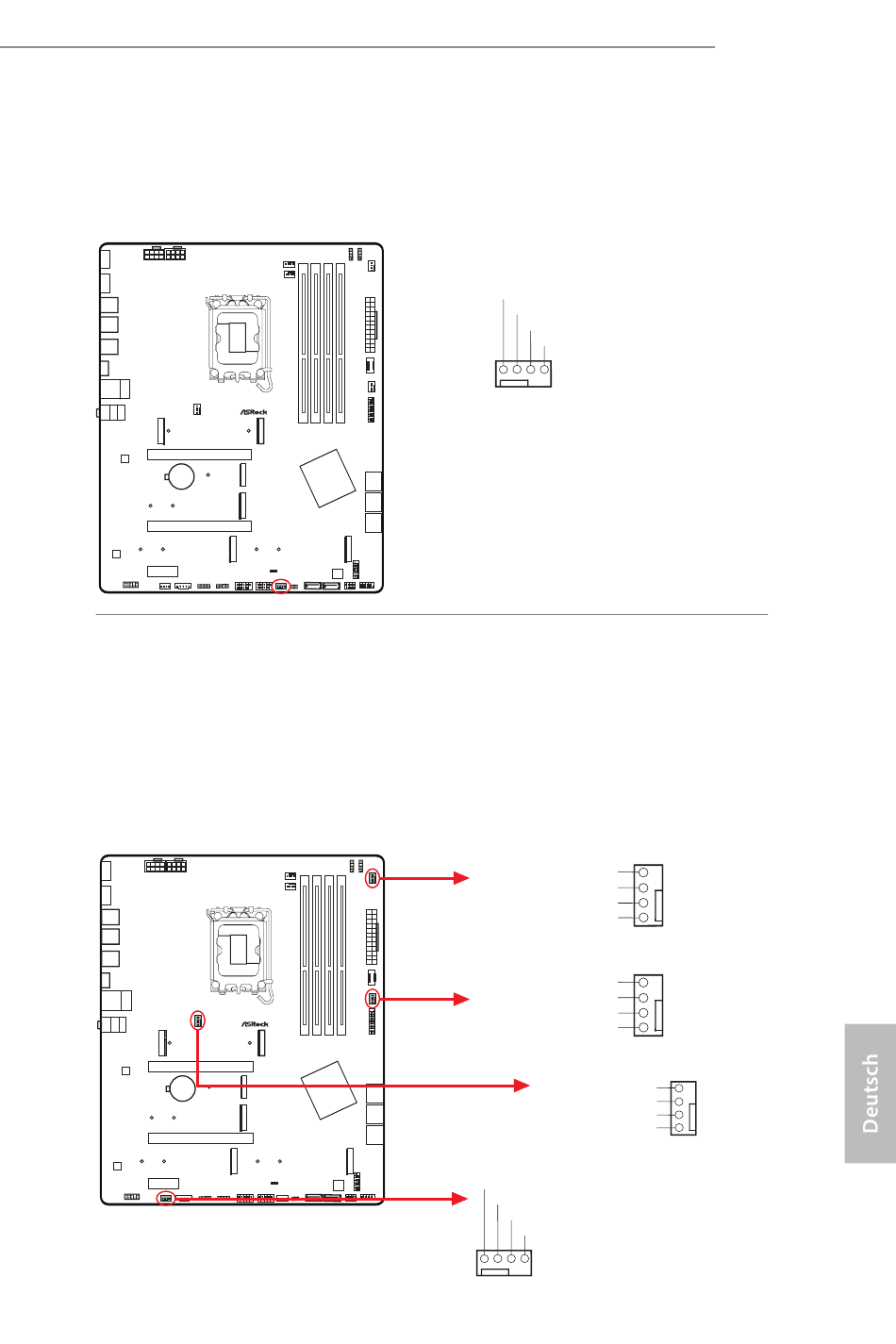

Gehäuselüfteranschluss
(4-polig CHA_FAN5) (siehe Seite 6, Nr. 23)
Bitte verbinden Sie das Lüfterkabel mit dem Lüfteranschluss; der schwarze Draht gehört
zum Erdungskontakt.
Gehäuse-/Wasserpumpen-Lüfteranschlusse
(4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 32)
(4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 9)
(4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 12)
(4-polig CHA_FAN4/WP) (siehe Seite 6, Nr. 30)
Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse Falls Sie
einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
CHA_FAN5
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
CHA_FAN2/WP
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN3/WP
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN1/WP
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN4/WP
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Z790 PG Riptide
4
3
2
1
4
3
2
1
4
3
2
1
31
