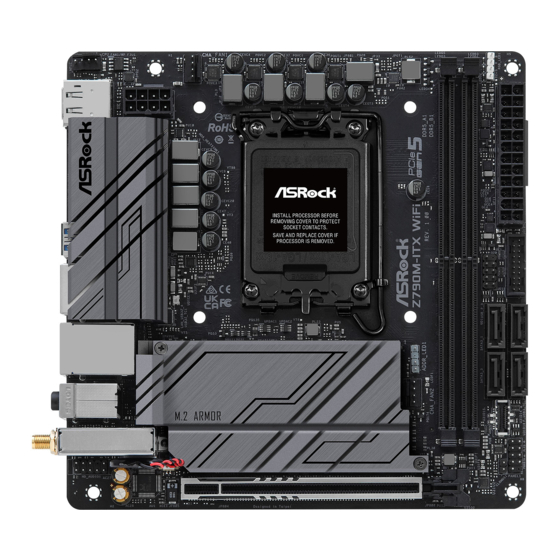

ASROCK Z790M-ITX WiFi Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z790M-ITX WiFi

Inhaltszusammenfassung für ASROCK Z790M-ITX WiFi

  • Seite 2: Kontaktinformationen

    Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11ax-WLAN-6E-Modul und ASRock-WLAN- 2,4/5/6-GHz-Antenne Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste E/A-Blendenabschirmung Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten...
  • Seite 4 2.14 M.2-SSD-Modul Installationsanleitung (M2_1 und M2_2) 2.15 Bildschirmhelligkeit für eDP unter Windows® ändern...

  • Seite 5: Kapitel 1 Einleitung

    Z790M-ITX WiFi Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das Z790M-ITX WiFi von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 6: Technische Daten

    1DPC 2R bis 5200+ MHz (OC), 5200 MHz nativ. • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 3.0 * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- CPU: steckplatz • 1 x PCIe 5.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus* Chipsatz: • 1 x vertikaler M.2-Sockel (Key E), unterstützt Typ-2230-WLAN-/-...
  • Seite 7 Z790M-ITX WiFi • Intel® X -Grafikarchitektur (12. Gen.) • 1 x eDP 1.4, unterstützt maximale Auflösung von Full HD bei 60 Hz • 1 x HDMI 2.1 TMDS-kompatibel, unterstützt HDCP 2.3 und max. Auflösung bis zu 4K 60 Hz • 1 x DisplayPort 1.4 mit DSC (komprimiert), unterstützt HDCP 2.3 und max.

  • Seite 8: Anschluss

    Rückblende, • 2 x Antennenanschluss • 1 x HDMI-Port • 1 x DisplayPort 1.4 • 1 x Optischer SPDIF-Ausgang • 4 x USB-3.2-Gen2-Type-A-Port (10 Gb/s) • 1 x USB-3.2-Gen2x2-Type-C-Port (20 Gb/s) • 1 x USB-2.0-Ports • 2 x RJ-45-LAN-Ports • 1 x Line-Ausgangsbuchse (goldener Audioanschluss) • 1 x Mikrofon-Eingangsbuchse (goldener Audioanschluss) Speicher CPU:...

  • Seite 9: Funktion

    Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 10: Motherboard-Layout

    1.3 Motherboard-Layout Ansicht von oben RGB_LED1 CPU_FAN1/WP CHA_FAN1 RoHS BIOS USB 3.2 Gen2 T: USB32_1 B: USB32_2 USB_2_3 Intel Z790 F_USB32_TC_1 CHA_FAN2 M2_WIFI CLRMOS1 PANEL1 HD_AUDIO1 AUDIO CODEC PCIE1...

  • Seite 11: Ansicht Von Hinten

    Z790M-ITX WiFi Ansicht von hinten...
  • Seite 12 Nr. Beschreibung CPU-/Wasserpumpen-Lüfteranschluss (CPU_FAN1/WP) ATX-12-V-Netzanschluss (ATX12V1) Gehäuselüfteranschluss (CHA_FAN1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) RGB-LED-Stiftleiste (RGB_LED1) ATX-Netzanschluss (ATXPWR1) USB 2.0-Stiftleiste (USB_2_3) USB 3.2 Gen1-Stiftleiste (USB32_5_6) SATA3-Anschluss (SATA3_1) SATA3-Anschluss (SATA3_0) SATA3-Anschluss (SATA3_3) SATA3-Anschluss (SATA3_2) Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (F_USB32_TC_1) Systemblende-Stiftleiste (PANEL1) CMOS-Jumper leeren (CLRMOS1) Adressierbare-LED-Stiftleiste (ADDR_LED1) Gehäuselüfteranschluss (CHA_FAN2)

  • Seite 13: E/A-Blende

    Z790M-ITX WiFi 1.4 E/A-Blende Nr. Beschreibung Nr. Beschreibung DisplayPort 1.4 USB-3.2-Gen2-Type-A-Port (USB32_4) LAN RJ-45-Port (Intel® I219V)* USB-3.2-Gen2x2-Type-C-Port 2,5G LAN RJ-45-Port (USB32_TC1) (Intel® I226V)** USB 2.0-Port (USB_1) Mikrofoneingang*** USB-3.2-Gen2-Port (USB32_3) Line-Ausgang*** USB-3.2-Gen2-Port (USB32_12) Antennenanschlüsse HDMI-Port Optischer SPDIF-Ausgang * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben.

  • Seite 14: Beschreibung

    ** Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben. AKT/LINK-LED GESCHWINDIGKEITS-LED LAN-Port Aktivität/Verbindung-LED Geschwindigkeit-LED Status Beschreibung Status Beschreibung Keine Verbindung Verbindung mit 10 Mbit/s Verbindung mit 100 Mbit/s / Blinkend Datenaktivität Orange 1 Gbit/s...

  • Seite 15: Blockdiagramm

    Z790M-ITX WiFi 1.5 Blockdiagramm...

  • Seite 16: 802.11Ax-Wlan-6E-Modul Und Asrock-Wlan- 2,4/5/6-Ghz-Antenne

    1.6 802.11ax-WLAN-6E-Modul und ASRock-WLAN- 2,4/5/6-GHz-Antenne 802.11ax-WLAN-6E- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax-WLAN-6E- und BT- Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/b/g/n/ac/ax- WLAN-6E und Bluetooth bietet. Das WLAN-6E- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und BT unterstützt. Der Bluetooth-Standard verfügt über die Smart Ready-Technologie, die eine völlig neue Klasse...
  • Seite 17 Z790M-ITX WiFi Installationsanleitung der WLAN-Antennen Schritt 1 Bereiten Sie die mitgelieferten WLAN-2,4/5/6-GHz- Antennen vor. Schritt 2 Verbinden Sie die beiden WLAN-2,4/5/6-GHz- Antennen mit den Antennenanschlüssen. Drehen Sie die Antenne im Uhrzeigersinn, bis sie sicher angeschlossen ist. Schritt 3 Stellen Sie die WLAN-2,4/5/6-GHz-Antenne wie abgebildet an.

  • Seite 18: Kapitel 2 Installation

    Kapitel 2 Installation Dies ist ein Motherboard mit Mini-ITX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.

  • Seite 19: Installation Der Cpu

    Z790M-ITX WiFi 2.1 Installation der CPU 1. Bevor Sie die 1700-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
  • Seite 20 Bitte bewahren Sie die Abdeckung auf und bringen Sie sie wieder an, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

  • Seite 21: Installation Des Cpu-Lüfters Und Des Kühlkörpers

    Z790M-ITX WiFi 2.2 Installation des CPU-Lüfters und des Kühlkörpers...

  • Seite 22: Installation Von Speichermodulen (Dimm)

    2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über zwei 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein Speichermodule installiert sind.
  • Seite 23 Z790M-ITX WiFi...

  • Seite 24: Anschluss Der Frontblendenstiftleiste

    2.4 Anschluss der Frontblendenstiftleiste Frontblende Drähte Systemblende-Stiftleiste Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...

  • Seite 25: E/A-Blendenabschirmung

    Z790M-ITX WiFi 2.5 E/A-Blendenabschirmung...

  • Seite 26: Installation Des Motherboards

    2.6 Installation des Motherboards...

  • Seite 27: Installation Der Sata-Laufwerke

    Z790M-ITX WiFi 2.7 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
  • Seite 28 SATA-Netzanschluss SATA-Datenanschluss...

  • Seite 29: Installation Einer Grafikkarte

    Z790M-ITX WiFi 2.8 Installation einer Grafikkarte CLICK!

  • Seite 30: Erweiterungssteckplatz (Pcie-Steckplätze)

    Erweiterungssteckplatz (PCIe-Steckplätze) Auf dem Motherboard befinden sich 1 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware- Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.

  • Seite 31: Anschließen Von Peripheriegeräten

    Z790M-ITX WiFi 2.9 Anschließen von Peripheriegeräten...

  • Seite 32: Anschließen Der Stromanschlüsse

    2.10 Anschließen der Stromanschlüsse...

  • Seite 33: Einschalten

    Z790M-ITX WiFi 2.11 Einschalten...

  • Seite 34: Jumpereinstellung

    2.12 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) (siehe Seite 6, Nr. 15) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 35: Integrierte Stiftleisten Und Anschlüsse

    Z790M-ITX WiFi 2.13 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 6, Nr.
  • Seite 36 Serial-ATA-III-Anschlüsse Vertikal: (SATA3_0) (siehe Seite 6, Nr. 10) (SATA3_1) (siehe Seite 6, Nr. 9) (SATA3_2) (siehe Seite 6, Nr. 12) (SATA3_3) (siehe Seite 6, Nr. 11) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. USB 2.0-Stiftleiste (9-polig USB_2_3) (siehe Seite 6, Nr.
  • Seite 37 Z790M-ITX WiFi USB 3.2 Gen1-Stiftleiste (19-polig USB32_5_6) (siehe Seite 6, Nr. 8) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen. USB32_5_6 Vbus Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PA_SSRX+ IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ IntA_PB_D- IntA_PA_D- IntA_PB_D+...
  • Seite 38 Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 6, Nr. 18) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 39 Z790M-ITX WiFi Gehäuselüfteranschlüsse (4-polig CHA_FAN1) (siehe Seite 6, Nr. 3) (4-polig CHA_FAN2) (siehe Seite 6, Nr. 17) Bitte verbinden Sie das Lüfterkabel mit dem Lüfteranschluss; der schwarze Draht gehört zum Erdungskontakt. CHA_FAN1 FAN_SPEED_CONTROL CHA_FAN_SPEED +12V CHA_FAN2 GN D +12V CHA_FAN_SPEED...
  • Seite 40 CPU-/Wasserpumpen-Lüfteranschluss (4-polig CPU_FAN1/WP) (siehe Seite 1, Nr. 6) Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1/WP FAN_VOLTAGE CPU_F AN_SPEED FAN_SPEED_CONTROL ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 6, Nr. 6) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.
  • Seite 41 Z790M-ITX WiFi ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 6, Nr. 2) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist.
  • Seite 42 RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 6, Nr. 5) Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. RGB_LED1 +12V Schließen Sie Ihren RGB-LED-Streifen an der RGB-LED-Stiftleiste (RGB_LED1) auf dem Motherboard an.
  • Seite 43 Z790M-ITX WiFi Adressierbare-LED-Stiftleiste (3-polig ADDR_LED1) (siehe Seite 6, Nr. 16) Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. ADDR_LED1 DO_ADDR...
  • Seite 44 eDP-Signalanschluss (40-polig EDP1) (siehe Seite 7, Nr. 19) Dieser Anschluss an der Unterseite des Motherboards ist für einen LCD-Monitor, der einen internen eingebetteten DisplayPort (ePD) unterstützt. *Weitere Anweisungen zur Anpassung der Helligkeit finden Sie auf Seite 44. SIGNAL LCD_BLT_VCC LCD_BLT_VCC LCD_BLT_VCC LCD_BLT_VCC eDP_VARY_BL...
  • Seite 45 Z790M-ITX WiFi 2.14 M.2-SSD-Modul Installationsanleitung (M2_1 und M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s). Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2280-SATA-III-6,0-Gb/s- und PCIe-Gen4x4- (64 Gb/s) Modi.
  • Seite 46 Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig ein.
  • Seite 47 Z790M-ITX WiFi Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls kann das Modul beschädigt werden. NUT2 NUT1 Schritt 5 Fixieren Sie den M.2-Kühlkörper, indem Sie die Schrauben mit einem Schraubendreher in der gezeigten Reihenfolge anziehen.
  • Seite 48 2.15 Bildschirmhelligkeit für eDP unter Windows® ändern Dieser Abschnitt erläutert die Bildschirmhelligkeit unter Windows®, wenn Sie einen eDP- Bildschirm nutzen. Es folgt ein Einrichtungsbeispiel für Windows® 11. Die Einrichtungsschritte können je nach Betriebssystem variieren. Einrichtungsanleitung Schritt 1 Klicken Sie mit der rechten Maustaste auf den Desktop. Wählen Sie Anzeigeeinstellungen. Schritt 2 Wählen Sie unter System >...
  • Seite 49 Z790M-ITX WiFi Schritt 3 Möglicherweise wird Ihnen auch ein weiteres Kontrollkästchen angezeigt: Helfen Sie bei der Akkuverbesserung, indem Sie die angezeigten Inhalte und die Helligkeit optimieren. Wählen Sie bei Bedarf das Kontrollkästchen zum Einschalten der adaptiven Helligkeitsregelung von Inhalten.

  • Seite 50: Haftungsausschluss

    Veröffentlicht September 2022 Copyright©2022 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.
  • Seite 51 INTEL-ENDANWENDER-SOFTWARELIZENZVEREINBARUNG WICHTIG- VOR DE KOPIEREN, INSTALLIEREN ODER VERWENDEN LESEN. LIZENZ. Der Lizenznehmer hat eine Lizenz gemäß Intels Urheberrechten, die ihm nur gestattet, Intels Software in seiner unveränderten und binären Form (mit der Begleitdokumentation, die „Software“) und ausschließlich für die persönliche Verwendung des Lizenznehmers, also nicht zu kommerziellen Zwecken, in Verbindung mit Intel-basierten Produkten zu verwenden, für die Software bereitgestellt wurde;...
  • Seite 52 BEENDIGUNG DIESER LIZENZ. Intel und sein Lizenzgeber können diese Lizenz jederzeit beenden, wenn der Lizenznehmer gegen eine seiner allgemeinen Geschäftsbedingungen verstößt. Bei Beendigung ist der Lizenznehmer verpflichtet, umgehend alle Kopien der Software zu zerstören oder an Intel zurückzugeben. DRITTE BEGÜNSTIGTE. Intel ist ein vorgesehener Begünstigter der Endanwender- Lizenzvereinbarung und hat das Recht, all ihre Bedingungen durchzusetzen.

  • Seite 53: Nur Australien

    Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an)
  • Seite 54 ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt. Den vollständigen Text der UKCA-Konformitätserklärung finden Sie unter: http://www.asrock.com ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt.

  • Seite 55: Funktion

    Der Betrieb im 5,15-5,35-GHz-Band ist nur für den Gebrauch in Innenräumen gestattet. Funk-Sendeleistung pro Transceiver-Typ Funktion Frequenz Maximale Ausgangsleistung (EIRP) 2400-2483,5 MHz 18,5 + / -1,5 dbm 5150-5250 MHz 21,5 + / -1,5 dbm 18,5 + / -1,5 dbm (kein TPC) WLAN 5250-5350 MHz 21,5 + / -1,5 dbm (TPC)
