ASROCK Z790 PG RIPTIDE Benutzerhandbuch Seite 32

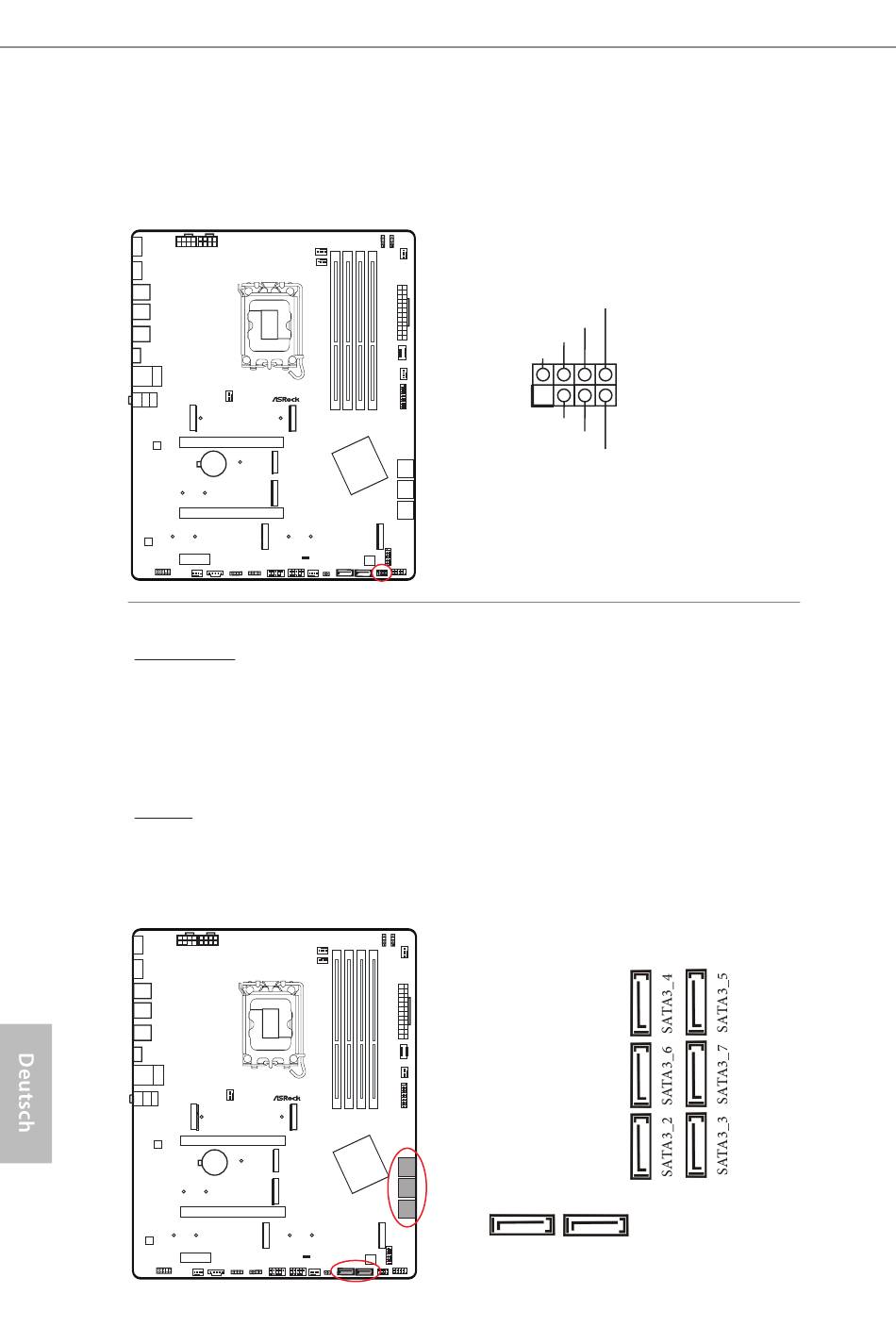

Betrieb-LED- und Lautsprecher-Stiftleiste
(7-polig SPK_PLED1) (siehe Seite 6, Nr. 19)
Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser
Stiftleiste.
SPK_PLED1
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_2) (siehe Seite 6, Nr. 16) (oben)
(SATA3_3) (siehe Seite 6, Nr. 16) (unten)
(SATA3_4) (siehe Seite 6, Nr. 14) (oben)
(SATA3_5) (siehe Seite 6, Nr. 14) (unten)
(SATA3_6) (siehe Seite 6, Nr. 15) (oben)
(SATA3_7) (siehe Seite 6, Nr. 15) (unten)
Vertikal:
(SATA3_0) (siehe Seite 6, Nr. 21)
(SATA3_1) (siehe Seite 6, Nr. 20)
Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte
mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
SATA3_0
SATA3_1
28
