2.15 M.2-SSD-Modul Installationsanleitung (M2_1 und
M2_5)
Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus
(64 Gb/s). Der Blazing-M.2-Sockel (M2_5, Key M) unterstützt Typ-2280-PCIe-Gen5x4-
Modus (128 Gb/s).
* Wenn der M2_5-Steckplatz belegt ist, wird PCIE1 auf den x8-Modus herabgesetzt.
* Es kann entweder M2_1 oder M2_5 genutzt werden.
Installation des M.2-SSD-Moduls
Nr.
Mutternposition
Platinenlänge
Modultyp
1
A
8 cm
Typ 2280

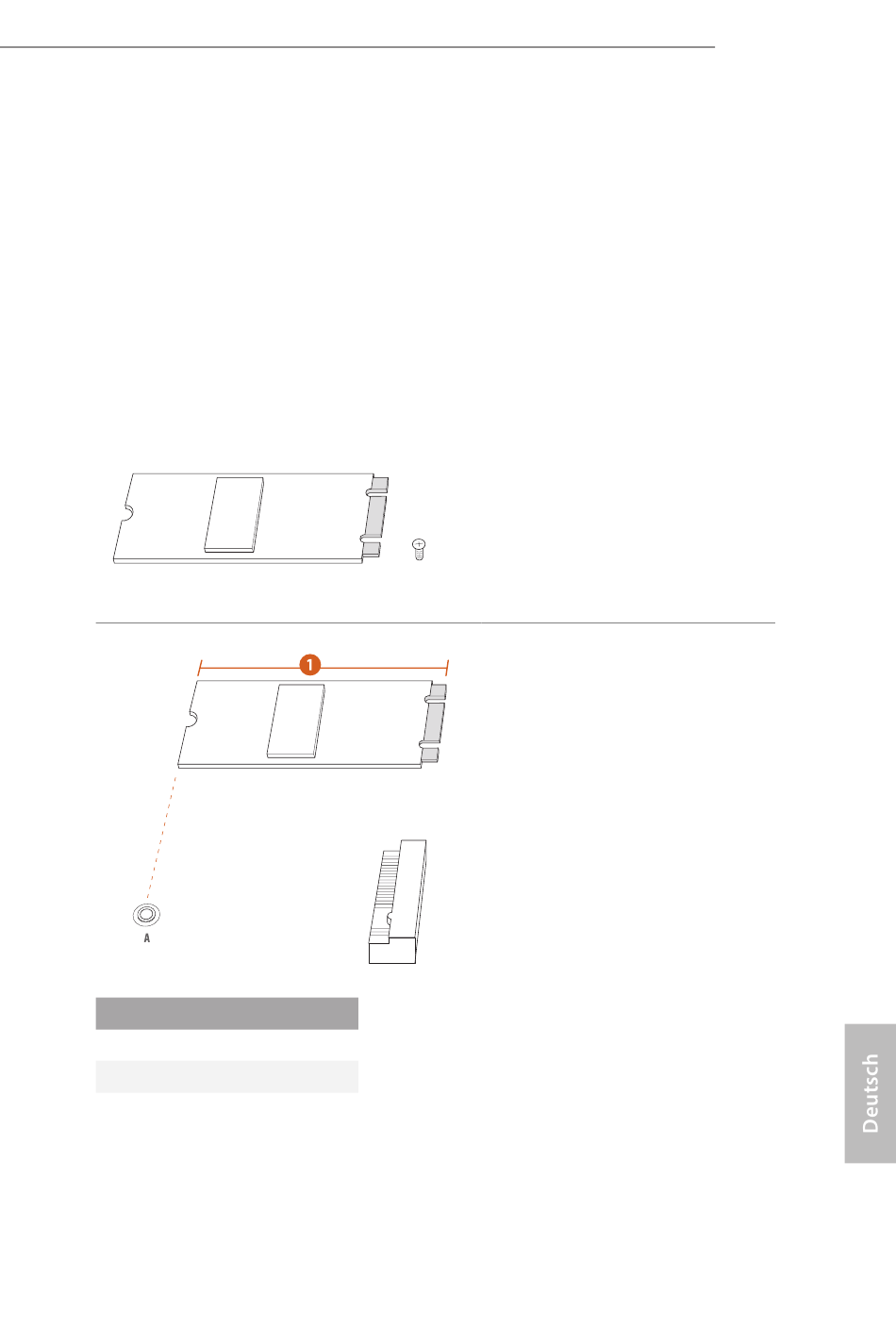

Schritt 1
Legen Sie ein M.2 SSD-Modul und die
zugehörige Schraube bereit.
Schritt 2
Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle für
die Mutter.
