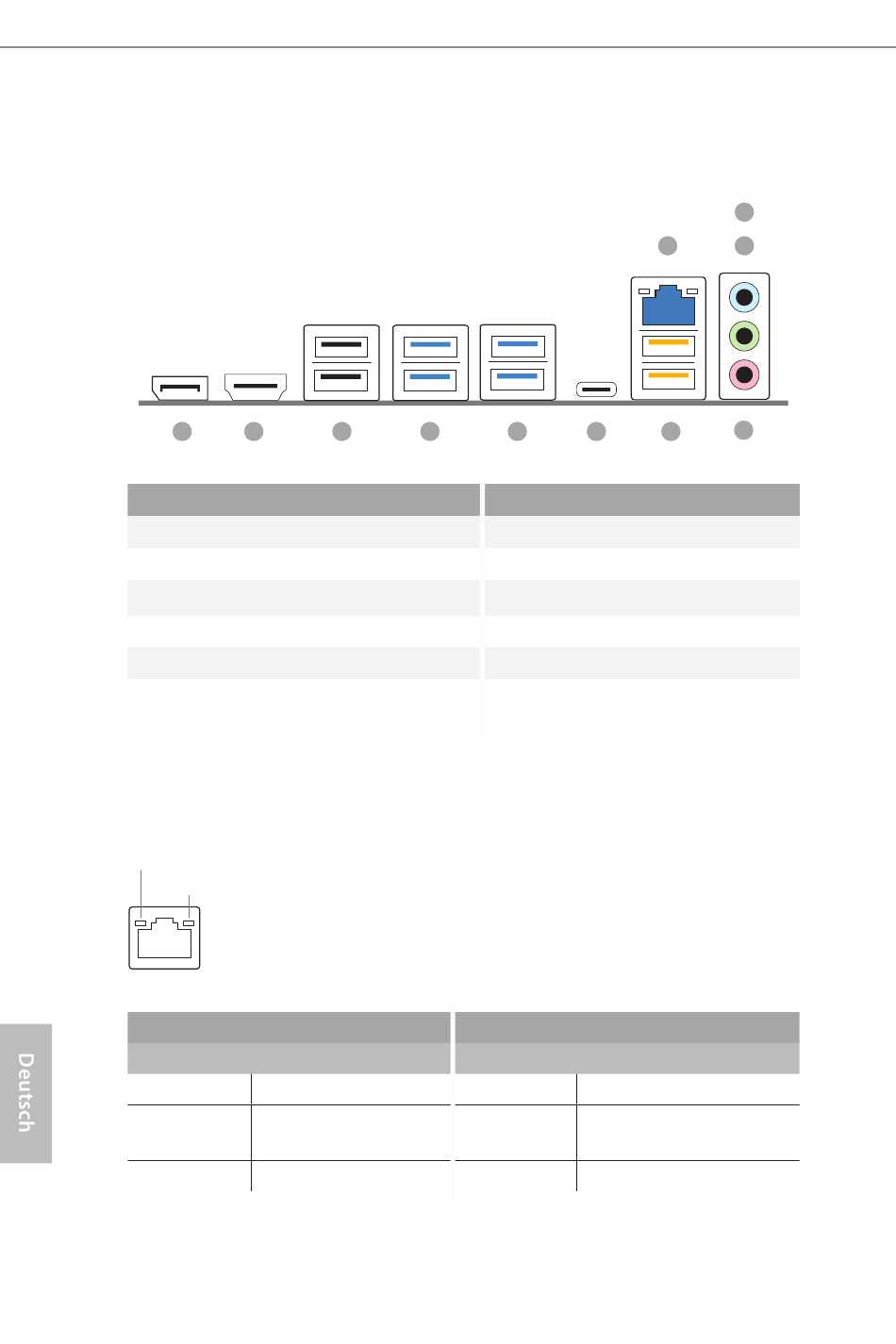

1.4 E/A-Blende

11
Nr. Beschreibung
1 2,5G LAN RJ-45-Port*
2 Line-Eingang (hellblau)**
3 Vorderer Lautsprecher (limettengrün)**
4 Mikrofon (rosa)**
5 USB-3.2-Gen1-Ports (USB32_56)
USB-3.2-Gen1-Type-C-Port
6
(USB32_TC1)
* Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port
beschrieben.
AKT/LINK-LED
GESCHWINDIGKEITS-LED
LAN-Port
Aktivität/Verbindung-LED
Status
Aus
Blinkend
Ein
8
10 9
Beschreibung
Keine Verbindung
Datenaktivität
Verbindung
8 7 6
Nr. Beschreibung
7 USB-3.2-Gen2-Ports (USB32_34)
8 USB-3.2-Gen1-Ports (USB32_12)
9 USB 2.0-Ports (USB_12)
10 HDMI-Port
11 DisplayPort 1.4
Geschwindigkeit-LED
Status Beschreibung
Aus Verbindung mit 10 Mbit/s
Orange Verbindung mit 100 Mbit/s /
1 Gbit/s
Grün Verbindung mit 2,5 Gbit/s
2
1 3
4
5
