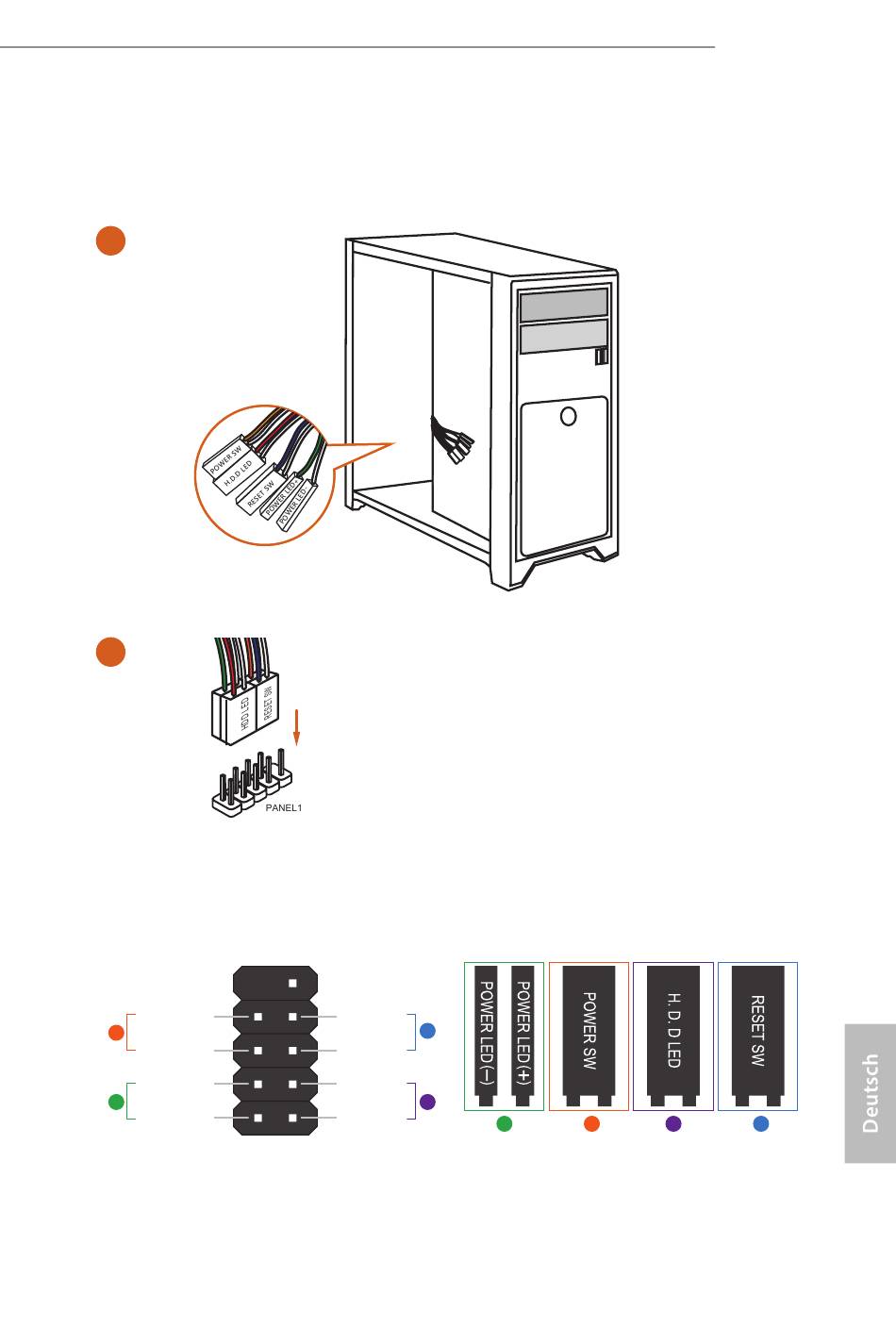

2.4 Anschluss der Frontblendenstiftleiste

1
2
Systemblende-Stiftleiste
10
Power SW (-)
B
Power SW (+)
Power LED (-)
A
Power LED (+)
2
PANEL1
9
RESET SW (+)
D
RESET SW (-)
HDD LED (-)
C
HDD LED (+)
1
Frontblende Drähte
A B C
