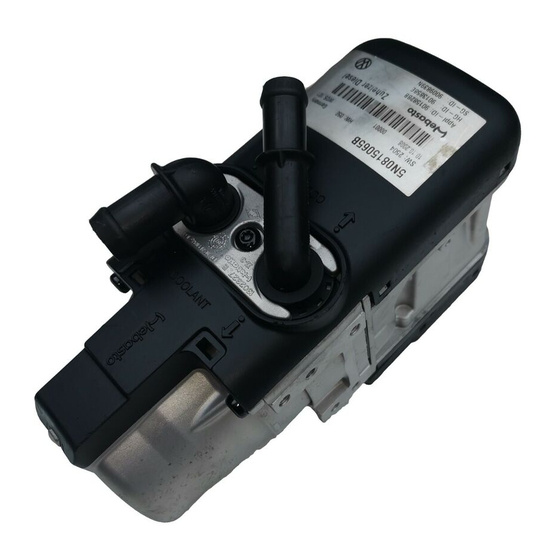

Wasser-Heizgerät
Zusatzheizung Thermo Top V
Einbauanleitung
Mercedes Benz C-Klasse W204 / S204
Benzin
ab Modell 2007
Linkslenker
Sportpaket AMG 950
Nicht bei C 63 AMG
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1312753B
e1
00 0018
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top V
Inhaltszusammenfassung für Webasto Thermo Top V
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Mercedes Benz C-Klasse W204 / S204 Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät montieren Allgemeine Hinweise Abgas Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Wassereinbindung C 180 K / C 200 K Vorarbeiten ohne elektr. Umwälzpumpe Einbauort Heizgerät Wassereinbindung C 230 / C 280 / C 350 Elektrik mit elektr. -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbauanleitung“ not- wendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und „Bedienungs- und Wartungsan- weisung“ der Thermo Top V zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Abgas
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Mercedes Benz C-Klasse W204 / S204 Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Scheibenwischer abbauen - Wasserkastenabdeckung abbauen... - Seite 6 Mercedes Benz C-Klasse W204 / S204 Elektrik Sicherungshalter, K3-Relais Anschluß an Plusstützpunkt 1 Sicherungshalter 1 Plusstützpunkt (nur diesen verwenden!) 2 Lochband 2 Pluskabel Kabelbaum Heizgerät, Kabelschuh 3 K3- Relais, Schraube M5x16, Scheiben, Mut- Ø 8 ancrimpen ter M5 4 Fahrzeugeigene Mutter, Massestützpunkt 5 Massekabel Heizgerät, Kabelschuh Ø...
- Seite 7 Mercedes Benz C-Klasse W204 / S204 Elektrik vorbereiten Lochband 1 an Biegekante 2 um 90° biegen! Lochband biegen Fahrzeugeigenen Kabelbaum 3 mit Rohr- schelle Ø 15 2 an Stehbolzen mit Kunststoff- mutter befestigen! 1 Kabelbaum Bedienelement, Kabelbaum Gebläseansteuerung, Kabel Plusversor- gung in Wellrohr Ø...
- Seite 8 Mercedes Benz C-Klasse W204 / S204 Leitung ge 2 in freien Steckplatz vom 4-pol. Stecker 1 Heizgerätekabelbaum 3 einsetzen! Kabel- baum Heiz- gerät vorberei- Ltg. gn/ws 2 mit Steckverbindern 3 mit Ltg. sw 4 verbinden, Ltg. rt isolieren und wegbinden! 1 Kabelbaum Bedienelement Leitung sw verlängern...
- Seite 9 Webasto Webasto Mercedes Schaltplan ro/ge ro/ge IPCU Kl.31 St 4 gn/ws St 4 LIN-Bus K3.1 Tele Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-V Gebläseeinheit X1; X2 Stecker HG Klimabedienteil weiß Sicherung 20A Steckdose/Anzünder schwarz Sicherung 1A Klappenstellmodul blau...
- Seite 10 Mercedes Benz C-Klasse W204 / S204 Zusätzlichen Kabelbaum Gebläseansteue- rung 2 zur Mittelkonsole verlegen gemäß Schaltplan anschließen und mit Kabelbindern sichern! 1 IPCU, Klebeband Kabel- 3 Massepunkt baum an- 4 Relais K3.1, Klebeband schließen und verle- Anschluss am 4-poligen Stecker 5 vom Kli- mabedienteil.
-
Seite 11: Bedienelemente
Mercedes Benz C-Klasse W204 / S204 Bedienelemente Kombination Telestart und Taster Ltg. vi 2 von Steckplatz 5 in Steckplatz 2 im 6-pol. Stecker Telestart 1 umstecken! Stecker Te- lestart vor- bereiten 9001810F Heizgerät Schema Standard- Bedienele- mente 9004584A Telestart Taster 1312753B... - Seite 12 Mercedes Benz C-Klasse W204 / S204 Kombination Vorwahluhr, Telestart und/oder Thermo Call mit Taster Ltg. sw 2 von Steckplatz 3 in Steckplatz 2 im 6-pol. Stecker Telestart 1 umstecken. Ltg. vi 4 aus Steckplatz 1 vom 4-poligen Stek- kergehäuse 3 herauslösen, isolieren und wegbinden.
- Seite 13 Mercedes Benz C-Klasse W204 / S204 Telestart 1 Empfänger, Klebeband Empfän- ger montie- Antenne 1 auf Frontscheibe, so weit wie mög- lich in schwarzen Bereich kleben! Antenne montieren 1312753B...
-
Seite 14: Heizgerät Vorbereiten
Mercedes Benz C-Klasse W204 / S204 Heizgerät vorbereiten 1 Abgasrohr 2 Rohrisolierung 80mm 3 Schlauchklemme 4 Heizgerät Abgasrohr vormontie- Einbauort vorbereiten Fahrzeugeigene Schraube 1 lösen! Lochbild übertragen Vormontiertes Heizgerät 4 in zuvor gelöste Schraube einsetzen, ausrichten und auf Ab- stand zwischen Stecker Nebelscheinwerfer 2 und Halter 3 achten ( min. -
Seite 15: Heizgerät Montieren
Mercedes Benz C-Klasse W204 / S204 Für Bohrung Ø 7 2 Nebelscheinwerfer aus- bauen! 1 Bohrung Ø 7 Lochbild Schraube M6x20 1 , Bolzensicherung in Boh- rung einsetzen! Nebelscheinwerfer wieder montieren! Einbauort vorberei- Heizgerät montieren Halter Vormontiertes Heizgerät 1 auf Schrau- be 4 setzen, Halter unter gelöste Schraube 2 (verdeckt) schieben und mit Bundmutter 3 befestigen! - Seite 16 Mercedes Benz C-Klasse W204 / S204 Abgas Vom Abgasendstück 3 Lasche 1 abtrennen! 2 Trennstelle Abgasend- stück vor- bereiten Abgasschalldämpfer 3 auf Abgasrohr 1 mon- tieren und zur Bohrung 4 ausrichten! 2 Schlauchklemme 4 Schraube M6x12, Federring Schall- dämpfer montieren Abgasendstück 3 nicht kpl.
-
Seite 17: Brennstoff
Mercedes Benz C-Klasse W204 / S204 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 18 Mercedes Benz C-Klasse W204 / S204 Klebefläche für Klebesockel 1 entfetten! 1 Klebesockel [2x], Kabelbinder [2x] 2 Wellrohr 3 Kabelbinder, vorhandene Bohrung Leitungen verlegen Klebefläche für Klebesockel 1 entfetten! 1 Klebesockel [2x], Kabelbinder [2x] 2 Brennstoffleitung, Kabelbaum Dosierpum- Leitungen verlegen Halteklammer 1 [10x] gleichmäßig am Fahr- zeugunterboden verteilen und Brennstofflei- tung 2 und Kabelbaum Dosierpumpe 2...
- Seite 19 Mercedes Benz C-Klasse W204 / S204 Bohrung 1 Ø 9,1 bohren, Einnietmutter M6 einsetzen! Einniet- mutter für Dosier- pumpe Steckergehäuse Dosierpumpenkabel 2 wie- der an Kabelbaum anstecken! Klebefläche für Klebesockel 4 entfetten! 1 Schraube M6x25 2 Stecker Dosierpumpe Dosier- 3 Formschlauch 90°, Schelle Ø 10 [2x], pumpe Brennstoffleitung montieren...
- Seite 20 Mercedes Benz C-Klasse W204 / S204 Anzugsdrehmoment 5 Nm der Bundmutter 6 Tankentnehmer 7 beachten! Formschlauch 4 mit Ø 3,5 auf Tankentneh- mer 7 montieren! 1 Tankarmatur Tankent- 2 Steigrohr nehmer 3 Schelle Ø 10 montieren 5 Schelle Ø 8 Tankarmatur 4 gemäß...
- Seite 21 Mercedes Benz C-Klasse W204 / S204 Tankentnehmer 1 in Oberteil Tankarmatur 2 einsetzen Brennstoff- entnahme Anzugsdrehmoment 5 Nm der Bundmutter 2 Tankentnehmer 1 beachten! Brennstoff- entnahme Steigrohr 1 schräg an Position X abschnei- den! 2 Abschnitt, entsorgen Steigrohr zuschnei- Steigrohr 1 in Formschlauch 3 mit Ø 4,5 mon- tieren! 2 Schelle Ø...
- Seite 22 Mercedes Benz C-Klasse W204 / S204 Steigrohr vormontiert 3 auf Tankentnehmer 1 aufstecken und mit Schelle Ø 8 2 befestigen! 4 Tankarmatur Steiglei- tung mon- tieren Tankarmatur 1 gemäß Herstellerangaben montieren! Leitungshalter 3 zur Führung von Steigrohr 2 in Unterteil Tankarmatur 4 einsetzen! Steiglei- tung mon- tieren...
-
Seite 23: Wassereinbindung C 180 K / C 200 K Ohne Elektr. Umwälzpumpe
Mercedes Benz C-Klasse W204 / S204 Wassereinbindung C 180 K / C 200 K ohne elektr. Umwälzpumpe ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 24 Mercedes Benz C-Klasse W204 / S204 Abschnitt X entsorgen! A = Ø18 Länge = 210 B = Ø20 Länge = 265 Wasser- schläuche ablängen 1 Profilgummi sw Wasser- schlauch vorberei- Fahrzeugeigenen Schlauch 1 ausbauen, Schlauch wird wieder verwendet! Trennstelle 1 Anschluß Rohrstutzen Wärmetauscher- austritt 2 Anschluß...
- Seite 25 Mercedes Benz C-Klasse W204 / S204 Profilgummi sw 2 ausrichten! 1 Heizgerät Anschluss am Heizge- rät Schlauch C auf Stutzen 1 gedreht! Anschluss am Motor- eingang 1312753B...
-
Seite 26: Wassereinbindung C 230 / C 280 / C 350 Mit Elektr. Umwälzpumpe
Mercedes Benz C-Klasse W204 / S204 Wassereinbindung C 230 / C 280 / C 350 mit elektr. Umwälzpumpe ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 27 Mercedes Benz C-Klasse W204 / S204 Abschnitt X entsorgen! A = Ø18 Länge = 210 B = Ø20 Länge = 150 C = Ø18 Länge = 355 Wasser- schläuche ablängen 1 Profilgummi sw Wasser- schlauch vorberei- Fahrzeugeigenen Schlauch 2 ausbauen, Schlauch wird nicht wieder verwendet! 1 Fzg.
- Seite 28 Mercedes Benz C-Klasse W204 / S204 1 Anschluß Heizgeräteaustritt Anschluss am Heizge- rät Profilgummi sw 2 ausrichten! 1 Stutzen Fzg. eigene Umwälzpumpe 3 Schlauchhalter Anschluß an Wasser- pumpe 1312753B...
-
Seite 29: Fzg. Ohne Elektr. Umwälzpumpe
Mercedes Benz C-Klasse W204 / S204 Brennluft Lochband 1 2x 90° biegen! Lochband biegen Fzg. ohne elektr. Umwälzpumpe 1 Brennluftansaugleitung 2 Heizgerät 3 Schlauchhalter 9x19 [2x] 4 Schlauchhalter Ansauglei- tung mon- tieren Fzg. mit elektr. Umwälzpumpe Schlauchhalter 1 9x19 [2x] zwischen Brenn- luftleitung 2 und fahrzeugeigenen Schlauch 4 positionieren! Ansauglei-... -
Seite 30: Abschließende Arbeiten
Verkleidung 2 abschließen, ggf. Abgas- endstück 3 neu ausrichten! Abgasaus- tritt 1 Abgasendstück Abgasaus- tritt Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de Printed in Germany 01/2008 Druck: Steffen 1312753B...
