DRIVE 700

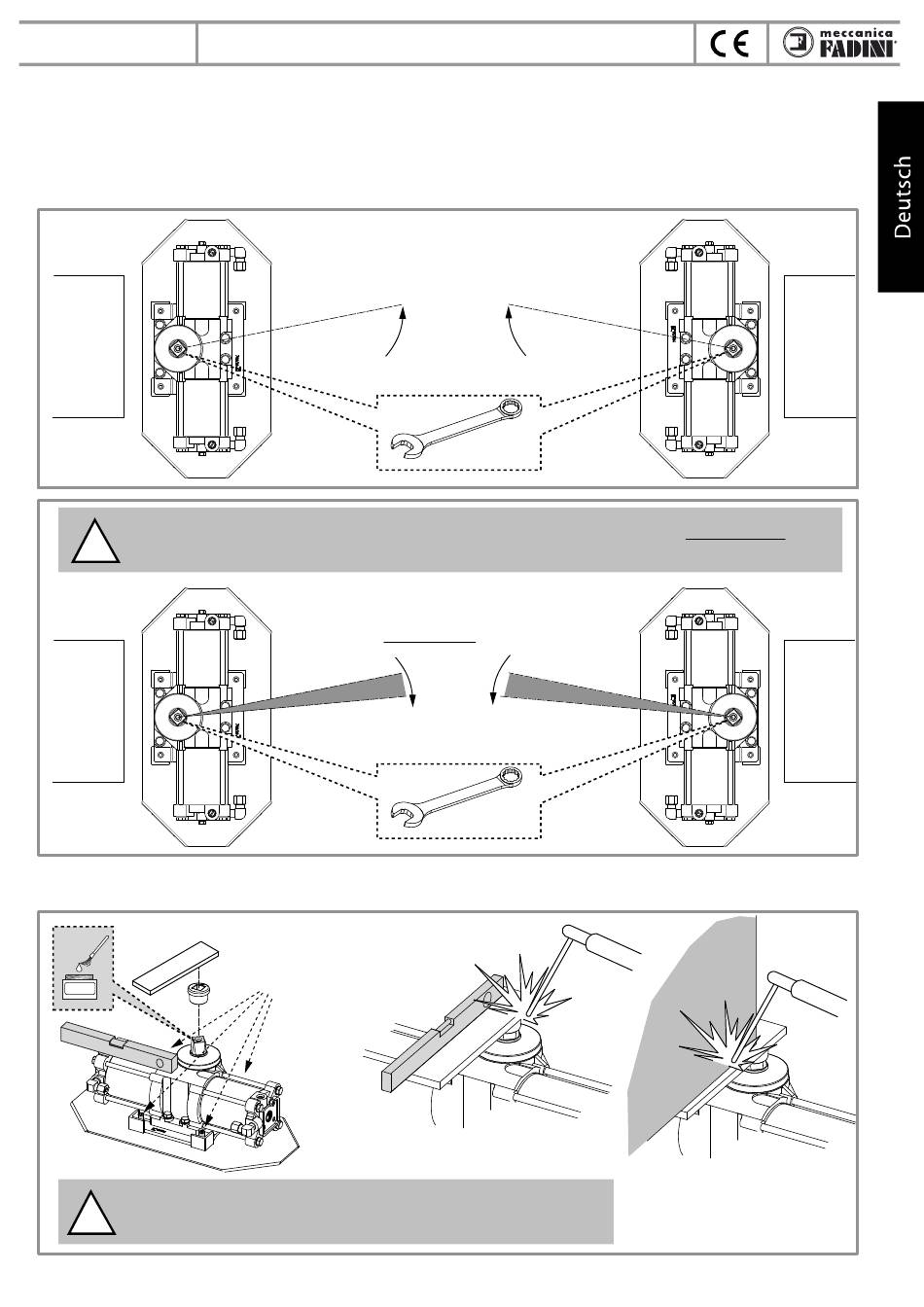

VERBINDUNG DES TORFLÜGELS MIT DEM ZYLINDER UND EINSTELLUNG
Beenden Sie die Befestigung der Ecken und positionieren Sie den Zylinder an der Basis des Tor ügels; befestigen Sie den Flügel
durch die mitgelieferten Ringmutter und eine zu schweißenden Platte (nicht im Lieferumfang enthalten, da diese von der Türart
und -dicke abhängt) an den Vierkantschaft.
Drehen Sie als ersten Schritt mit einem Schraubenschlüssel den Vierkantschaft des Zylinders bis zum Endschalter (Dieser Vorgang
ist einfach, da noch kein Öl vorhanden ist).
WICHTIG: Um einen sicheren Schließanschlag zu gewährleisten, drehen Sie um mindestens 5° in die
!
entgegengesetzte Richtung.
Wird der Zylinder mit Hilfe einer Wasserwaage ausgerichtet, (durch die Einstellmutter, die auf den verzinkten Sockel geschraubt
werden), dann setzen Sie die Buchse mit quadratischem Loch in den Drehschaft des Zylinders ein und verschweißen Sie dann die
Ringmutter mit der Verstärkungsplatte (nicht mitgeliefert).
SCHMIERE
WICHTIG: Es wird empfohlen, vorübergehend alles zu befestigen und
!
die ersten Öffnungs- und Schließmanöver manuell durchzuführen.
Ölhydraulischer Unter ur-Antrieb mit separater Hydraulikeinheit
Schaft bis zum Endschalter
Schaft vor dem Endschalter um
mindestens 5° gedreht
4 Mutter zur
Ausrichtung
Schweißen Sie die Platte auf
beim Schließen völlig
gedreht
der Buchse mit
quadratischem Loch an
7
Abb. 7
Abb. 8
Schweißen Sie die Platte
bei geschlossenem Tor
Abb. 9
