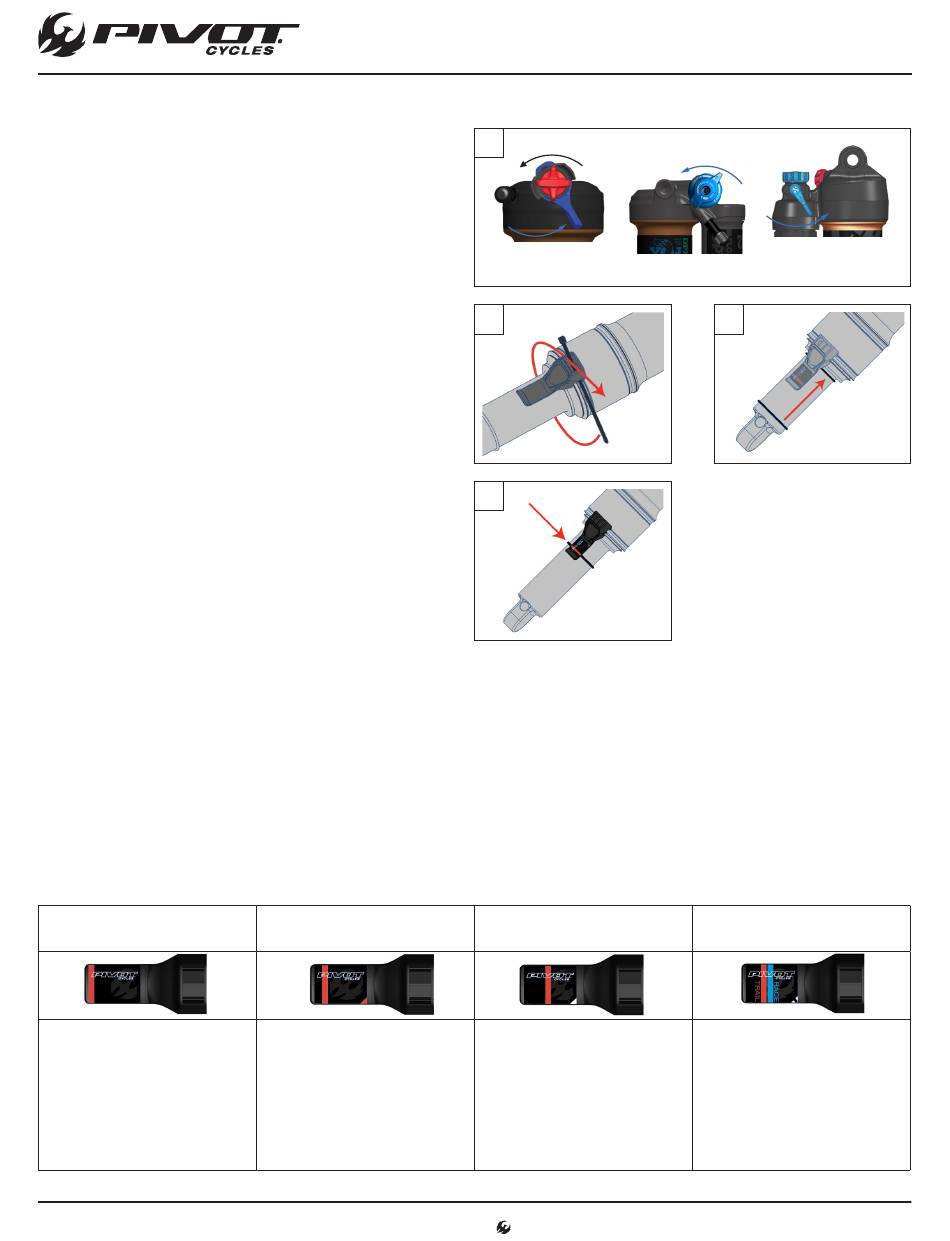

2. Fox Float DPS, Float DPX2 & Float X
Sag an Fox-Float-DPS-, Float-DPX2- & Float-X-
Luft-Dämpfern einstellen
1.
Vor der Sag-Einstellung solltest du alle Hebel und Ein-
stellknöpfe in die schnellste (Rebound) bzw. weichste (Com-
pression) Einstellung bringen. Drehe dazu alles gegen den
Uhrzeigersinn. (Bild 1)
2.
Wenn der Sag-Indikator nicht bereits montiert ist, befestige
ihn mit einem Kabelbinder am Ende des Dämpfer-Körpers.
Kürze das abstehende Ende des Kabelbinders vorsichtig. (Bild
2)
3.
Suche dir einen ebenen Untergrund und etwas, woran du dich
festhalten oder anlehnen kannst, während du auf dem Bike
stehst oder sitzt. Einfacher geht das, wenn du eine Person als
Hilfe hast, die vor dem Rad steht und den Lenker festhält, um
dich zu stabilisieren, während du auf dem Bike stehst oder
sitzt.
4.
Setze dich aus dem Stand mit Schwung in den Sattel, damit
die Federung durch gefedert wird. Dadurch wird sich der Sag
mit sitzendem Fahrer einstellen.
5.
Bleibe sitzen und bewege dich nicht, schiebe während dessen
aber den O-Ring gegen die Dichtung an der Luftkammer. (Bild
3)
6.
Ist der O-Ring in Position, steige vorsichtig vom Bike, sodass
der O-Ring nicht verschoben wird.
7.
Verändere den Sag durch Hinzufügen oder Ablassen von Luft,
damit der O-Ring bei Durchführung von Schritt 4 bis 7 mit der
roten
Linie am Sag-Indikator Linie hält. (Bild 4) Wenn du den Luftdruck im Dämpfer änderst, federe den Dämpfer durch, bevor du den
Sag erneut prüfst, damit zwischen der großen EVOL-Negativ-Luftfeder und der Hauptkammer ein Druckausgleich stattfinden kann.
Diesen Schritt musst du bei jeder Druck-Anpassung durchführen. Am einfachsten gelingt das, wenn du den Sattel mehrmals nach
unten drückst, um den Dämpfer bis über den Sag-Punkt einzufedern.
8.
Einige unserer Modelle sind mit einem Sag-Indikator mit
irgendwo im Bereich zwischen diesen zwei Linien einstellen, um ein etwas härteres oder ein etwas weicheres Setup zu erzielen.
Wenn es keinen Sag-Indikator an deinem Dämpfer gibt, verwende die unten aufgeführten Maße, um den Sag zu bestimmen. Dazu
benötigst du ein Maßband. Verschiedene Pivot-Modelle und sogar verschiedene Rahmengrößen sind mit unterschiedlichen
Dämpfern ausgerüstet und brauchen deshalb verschiedene Sag-Einstellungen.
Indikator A*
Sag: 18,8 mm*
Bikes:
• Mach 5.7
• Mach 5: M-XL
• Mach 6 Carbon*
• Mach 6 Alloy*
• Firebird*
• Firebird 29*
*Sag Messung: 20,3 mm; zwischen
blauer
Indikator B
Sag: 16,5 mm
Bikes:
• Switchblade (V1 & V2)
• Shuttle
• Mach 5.5
• Mach 5.7 Carbon
• Mach 4: S-XL (2010 & älter)
• Mach 5: XS-S
• Mach 429 Alloy
Linie und dem Ende des Indikators
roter
www.pivotcycles.com
ANLEITUNG FAHRWERKS-EINSTELLUNG
OPEN MODE ADJUST
1
COMPRESSION-DÄMPFUNG
AUF STUFE 1
COMPRESSION-DÄMPFUNG
AUF OFFEN
DPS
2
4
Linie (Race) und
roter
Linie (Trail) ausgestattet. Du kannst den Sag
Indikator C
Sag: 12,4 mm
Bikes:
• Mach 4: XXS-XS
• Mach 4 Carbon SL
1.877.857.4868
AUF OFFEN
COMPRESSION-DÄMPFUNG
AUF OFFEN
DPX2
X
3
WARNUNG:
Stelle sicher,
dass der Sag-Indikator beim
Einfeder-Vorgang nicht mit dem
Rahmen oder der Umlenkwippe
in Kontakt kommt. Er kann sonst
während der Fahrt abbrechen.
Indikator D
Sag: 14,0 mm
Bikes:
• Mach 4: S-XL (2011 & neuer)
• Mach 429 Carbon
• Mach 429 SL
• Mach 429 Trail
• Trail429
2
