3. Aufstellung und Inbetriebnahme

Bitte schalten Sie nun alle Komponenten Ihrer Anlage aus und verbinden Sie die
phono
mit Ihren Receiver/Verstärker/Aktivlautsprechern und Ihren Tonarm/en.
1
2

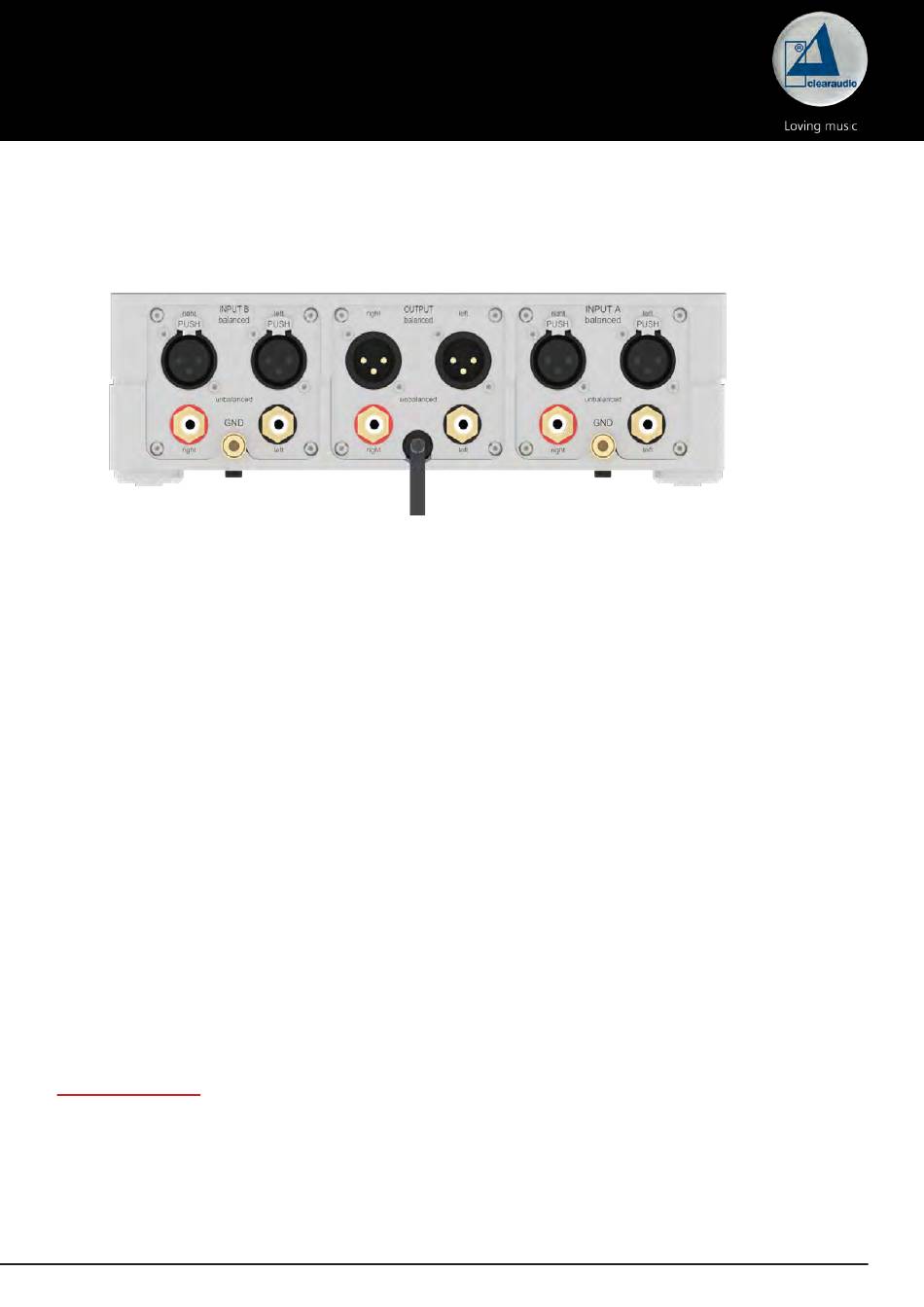

Abb. 5: Rückansicht der Phonovorstufe
Erläuterung der Anschlüsse auf der Rückseite der Phonovorstufe (Abb. 5):
1
Symmetrischer Eingang XLR (jeweils bei Input A/B)
Auswahl muss manuell über „input selector" auf der Unterseite festgelegt werden.
2
Unsymmetrischer Eingang RCA (jeweils bei Input A/B)
Auswahl muss manuell über „input selector" auf der Unterseite festgelegt werden.
3
Erdungsanschluss (jeweils bei Input A/B)
4
Symmetrischer Ausgang XLR
Beide Ausgänge sind gleichzeitig aktiv und gleichzeitig verwendbar.
5
Unsymmetrischer Ausgang RCA
Beide Ausgänge sind gleichzeitig aktiv und gleichzeitig verwendbar.
Nun können Sie die balance reference phono an der Rückseite des Netzteils einschalten.
Die Beleuchtung der „Input A / Input B" Taster gehen an, ebenso die 3 LED auf der Vorderseite
des Netzteils. Das Gerät befindet sich nun im Standby-Modus.
Bitte beachten:
Die Oberseite des Gerätes während des Betriebes nicht abdecken, damit eine ausreichende Luftzufuhr
zur Kühlung gewährleistet ist!
Made in Germany
4
5
3
balance reference
1
2
3
Page / Seite 23
